Дозаторы электронные серии eLINE
| Номер в ГРСИ РФ: | РБ 03 02 4814 12 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "Sartorius Biohit Liquid Handling Oy", Финляндия |
Дозаторы электронные серии eLINE (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4814 12 |
| Наименование | Дозаторы электронные серии eLINE |
| Год регистрации | 2012 |
| Номер сертификата | 7606 |
| Дата регистрации | 2012-01-31 |
| Срок действия | 2017-01-31 |
| Получатель сертификата | фирма "Sartorius Biohit Liquid Handling Oy", Финляндия (FI) |
Производитель / Заявитель
фирма "Sartorius Biohit Liquid Handling Oy"
Адрес: Fin-00880 Laippatie 1, Helsinki
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2215-2012 |
Поверители
Скачать
|
Описание типа РБ 03 02 4814 12 [2012-01-01]
rb-03-02-4814-12_2012-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4814 12 [2012-05-03]
rb-03-02-4814-12_2012-05-03.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы электронные серии eLINE (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Область применения дозаторов - учреждения здравоохранения, научно-исследовательские и производственные лаборатории, химическая, фармацевтическая, микробиологическая промышленность.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном калибровочном цилиндре. Объем дозы дозаторов с варьируемым объемом определяется диаметром поршня и величиной его перемещения, которое регулируется изменением положения поршня программированием с помощью шестикнопочной клавиатуры.
Установленное значение объема дозы дозаторов с варьируемым объемом доз отображается на жидкокристаллическом дисплее, встроенном в ручку дозаторов.
Дозаторы имеют сбрасыватель наконечника, который приводится в действие с помощью отдельной кнопки, расположенной на ручке дозатора.
Место нанесения знака поверки в виде клейм а-наклейки приведено в приложении А настоящего описания типа.
Внешний вид дозаторов приведен на рисунке 1.
eLINE одноканальный eLINE восьмиканальный

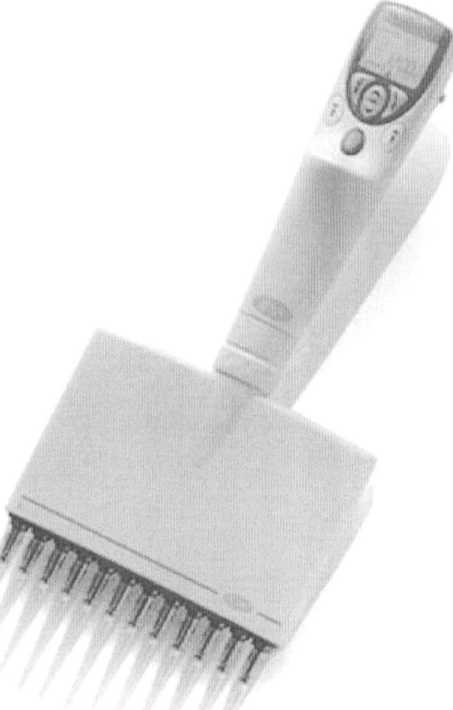

eLINE двенадцатиканальный
Рисунок 1 Дозаторы электронные серии eLINE
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозаторов приведены в таблицах 1,2.
Таблица 1
|
Диапазон дозируемых объемов, мкл |
Диапазон измерений, мкл |
Номинальный объем дозы, мкл |
Дискрет ность установки объемов, мкл |
Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы при доверительной вероятности у = 95, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
eL |
NE (одноканальные) | ||||
|
от 0,2 до 10 |
от 2 до 10 |
2 |
0,05 |
±8,0 |
6,0 |
|
5 |
±4,5 |
3,5 | |||
|
10 |
±1,0 |
1,0 | |||
|
от 5 до 120 |
5 |
0,5 |
±5,0 |
2,0 | |
|
60 |
±1,5 |
1,5 | |||
|
120 |
±1,0 |
1,0 | |||
|
от 10 до 300 |
10 |
1,0 |
±2,5 |
2,0 | |
|
150 |
±1,5 |
1,0 | |||
|
300 |
±1,0 |
1,0 | |||
|
от 50 до 1000 |
50 |
5,0 |
±2,0 |
1,0 | |
|
500 |
±1,0 |
1,0 | |||
|
1000 |
±1,0 |
1,0 | |||
|
от 500 до 5000 |
500 |
10,0 |
±1,0 |
1,0 | |
|
2500 |
±1,0 |
1,0 | |||
|
5000 |
±1,0 |
1,0 | |||
|
eLINE (восьмиканальные) | |||||
|
от 0,2 до 10 |
от 2 до 10 |
2 |
0,05 |
±4,0 |
3,0 |
|
5 |
±2,8 |
2,0 | |||
|
10 |
±1,5 |
1,0 | |||
|
от 5 до 120 |
5 |
0,5 |
±5,0 |
2,0 | |
|
60 |
±1,5 |
1,5 | |||
|
120 |
±1,0 |
1,0 | |||
|
от 10 до 300 |
10 |
1,0 |
±2,5 |
2,0 | |
|
150 |
±1,5 |
1,0 | |||
|
300 |
±1,0 |
1,0 | |||
|
от 50 до 1200 |
50 |
5,0 |
±2,0 |
1,0 | |
|
600 |
±1,0 |
1,0 | |||
|
1200 |
±1,0 |
1,0 | |||
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
eLINE (двенадцатиканальные) | |||||
|
от 0,2 до 10 |
от 2 до 10 |
2 |
0,05 |
±4,0 |
3,0 |
|
5 |
±2,8 |
2,0 | |||
|
10 |
±1,5 |
1,0 | |||
|
от 5 до 120 |
5 |
0,5 |
±5,0 |
2,0 | |
|
60 |
±1,5 |
1,5 | |||
|
120 |
±1,0 |
1,0 | |||
|
от 10 до 300 |
10 |
1Д |
±2,5 |
1,0 | |
|
150 |
±1,5 |
1,0 | |||
|
300 |
±1,0 |
1,0 | |||
|
от 50 до 1200 |
50 |
5,0 |
±2,0 |
1,0 | |
|
600 |
±1,0 |
1,0 | |||
|
1200 |
±1,0 |
1,0 | |||
Таблица 2
|
Наименование |
Дозаторы eLINE |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от плюс 10 до плюс 35 |
|
Диапазон температур окружающей среды при хранении и транспортировании, °C |
от минус 20 до плюс 40 |
КОМПЛЕКТНОТЬ
Комплект поставки:
- дозатор;
- руководство по эксплуатации;
- сменные наконечники;
- смазка;
— методика поверки.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Sartorius Biohit Liquid Handling Oy", Финляндия.
МРБ МП. 2215-2012 "Дозаторы электронные серии eLINE. Методика поверки".
Заключение
Дозаторы электронные серии eLINE соответствуют требованиям документации фирмы "Sartorius Biohit Liquid Handling Oy", Финляндия.
Межповерочный интервал - не более 12 месяцев (для дозаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
