Дозаторы весовые дискретного действия ДВДД

Назначение

Дозаторы весовые дискретного действия ДВДД предназначены для дозирования сыпучих и жидких материалов.

Область применения - технологические процессы в цементной, горнодобывающей, строительной, химической и других отраслях промышленности.

Описание

Принцип действия дозаторов основан на преобразовании с помощью тензометрических датчиков веса дозируемого материала в пропорциональный электрический сигнал. Далее сигнал подается на контроллер, где преобразуется в кодовый сигнал и обрабатывается по заданной программе.

Дозаторы состоят из устройства набора дозы, устройства выгрузки, бункера, сис темы управления, шкаф управления, датчика весового тензометрического, показывающего устройства, персонального компьютера под управлением ОС Windows (далее ПЭВМ) либо сенсорной панели.

Дозаторы предназначены для дозирования жидких («Ж») и сыпучих («С») материалов.

Дозаторы жидких материалов с устройством сброса и набора дозы в виде затвора дискового поворотного изготавливают в 9 модификациях отличающихся наибольшим пределом дозирования.

Дозаторы сыпучих материалов изготавливают в 15 модификациях отличающихся наибольшим пределом дозирования в следующих 4 конструктивных исполнениях:

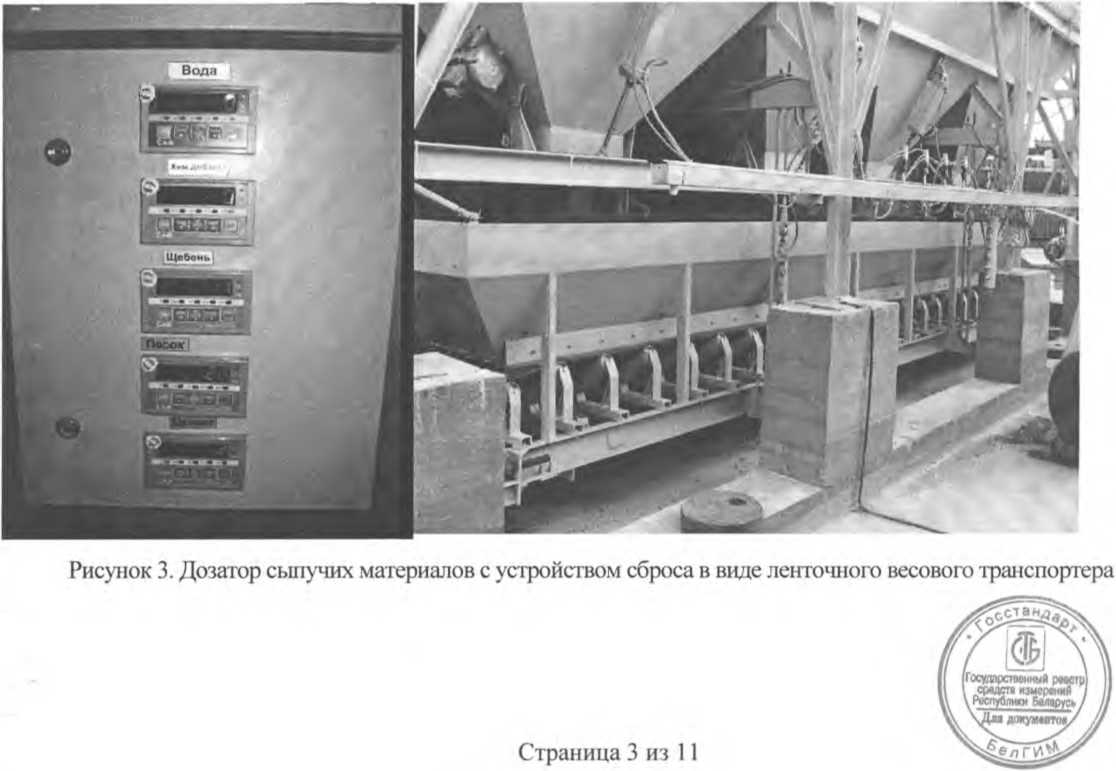

- дозатор с устройством выгрузки в виде ленточного весового транспортера (в обозначение дозатора добавляется буква «Л»);

скиповый дозатор (обозначается буквой «Ск»);

- дозатор предназначенный для дозирования мелкодисперсных материалов (размер зерна < 0,5 мм) с устройством выгрузки в виде затвора дискового поворотного (обозначается как «Мд»);

дозатор предназначенный для дозирования крупнодисперсных материалов зерна свыше 0,5 мм) с устройством выгрузки в виде челюстного затвора (обозначаедсх^д^д^^Л

Все исполнения и модификации дозаторов могут быть многокомпонентн1*мЫ^ЭДЖ"сь/

V \Для документов/

Модификации дозаторов по показывающему устройству:

- CAS CI-1560A (обозначается «1»);

- CAS CI-2001A с ПЭВМ (обозначается «2П»);

- CAS С1-2001А с сенсорной панелью (обозначается «2Сп»).

В дозаторах используются следующие тензодатчики:

- CAS (обозначается «I»); тип SBA, BCL (Корея);

- Тензо-М (обозначается «И»); тип С2Н, С2А. С2 (Россия);

- Zemic (обозначается «III»); тип НЗ (Китай).

Для предотвращения несанкционированного изменения метрологических характеристик дозатора в показывающем устройстве CAS CI-2001A пломбируется калибровочное отверстие; для показывающего устройства CAS CI-1560A изготавливается специальная панель, ограждающая доступ к кнопке показывающего устройства, которая позволяет войти в режим калибровки. Схемы пломбировки и расположения знака поверки указаны в Приложении А.

Доступ в режим калибровки возможен только с показывающего устройства.

Внешний вид дозаторов представлен на рисунках 1 - 4.

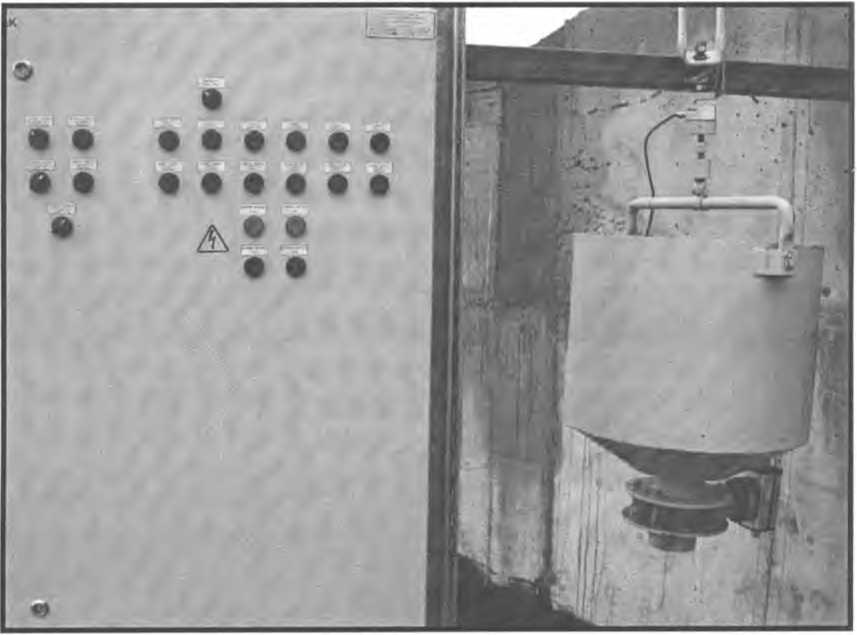

Рисунок 1. Дозатор жидких материалов

1

2

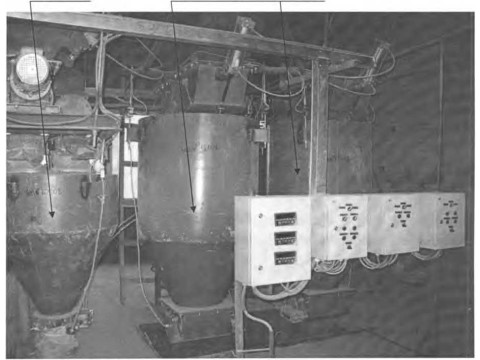

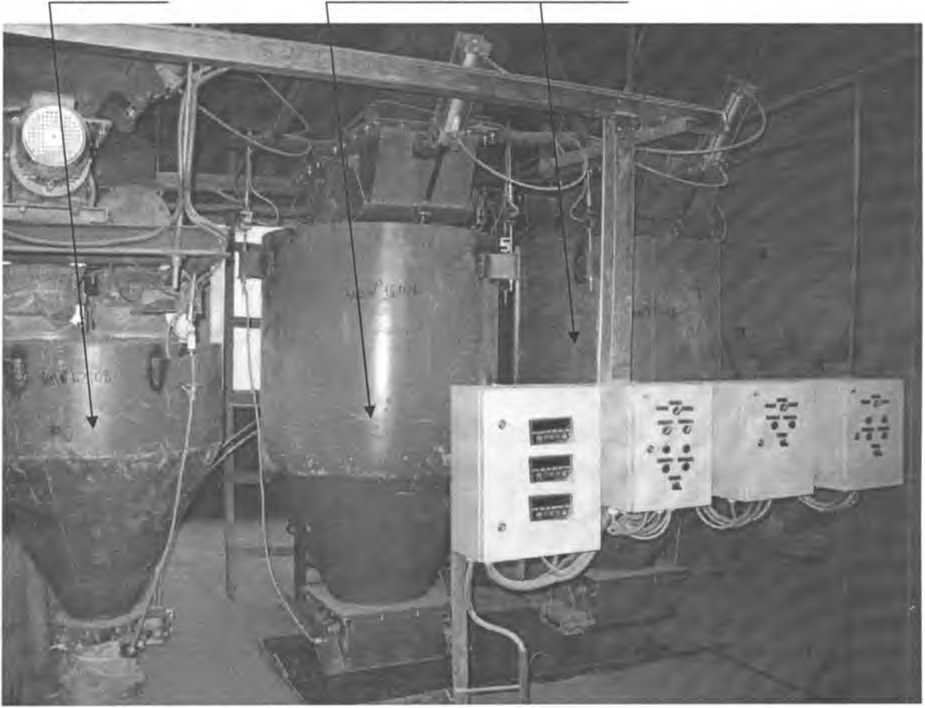

Рисунок 2. Дозатор мелкодисперсных материалов (1) и дозаторы крупнодисперсных материалов (2)

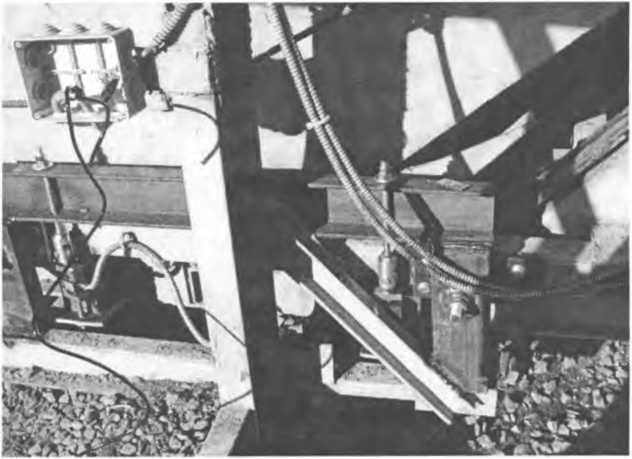

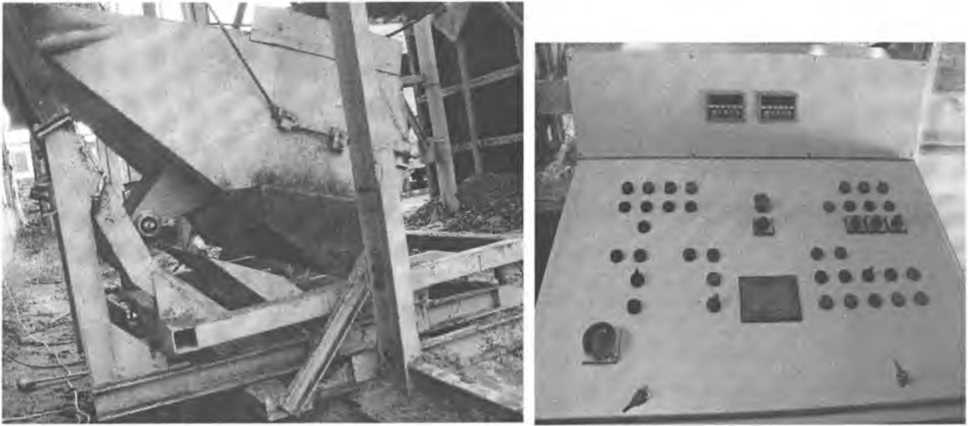

Рисунок 4. Скиповый дозатор

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1-3.

Таблица 1

Пределы допускаемых отклонений действительных значений массы дозы от среднего значения в эксплуатации должны соответствовать удвоенным значениям согласно таблице 1.

Пределы допускаемых отклонений среднего значения массы дозы от номинального значения как при первичной поверке так и при эксплуатации должны соответствовать 0,5 значений пределов допускаемых отклонений действительных значений массы дозы от среднего значения согласно таблице 1.

Напряжение питания, В

от 207 до 253

50±1

300

IP54

Частота напряжения питания, Гц

Потребляемая мощность, В А, не более

Степень защиты оболочек по ГОСТ 14254

Условия эксплуатации:

- диапазон температуры, °C

93 % при те

Республики Велард

ля документов

в

-относительная влажность,

Время выхода дозатора на установленный режим работы, мин, не более Средний срок службы, лет, не менее

Пределы допускаемых погрешностей для весового устройства указаны в таблице 2. Таблица 2

Пределы допускаемой погрешности при эксплуатации не более удвоенного значения ппедело^^^усд каемой погрешности при первичной поверке                                      1 [государей^ pew

------------------1------------------1-------1--------------------1------------------------------------------------------------------------п—I средств измер&йи /

v \ Республики Беларусь /

V \Для документов/

Габаритные размеры и масса дозатора и шкафа управления должны соответствовать значениям, указанным в таблице 3

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на табличку, находящуюся на шкафу управления и бункере дозатора, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

В комплект поставки дозатора входят: Таблица 4 - Комплект поставки дозатора
