Дозаторы пипеточные DragonLab
| Номер в ГРСИ РФ: | РБ 03 07 5639 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "Dragon Laboratory Instruments Limited", Китай |
|
Описание типа РБ 03 07 5639 15 [2015-05-12]
rb-03-07-5639-15_2015-05-12.pdf
|
Скачать |
Дозаторы пипеточные «DragonLab» (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5639 15 |
| Наименование | Дозаторы пипеточные DragonLab |
| Год регистрации | 2015 |
| Номер сертификата | 9624 |
| Дата регистрации | 2015-02-26 |
| Срок действия | 2020-02-26 |
| Получатель сертификата | фирма "Dragon Laboratory Instruments Limited", Китай (CN) |
Производитель / Заявитель
фирма "Dragon Laboratory Instruments Limited"
Адрес: F3, Block 12, No.28 Yuhua Road, Shunyi District, Zone B, Tian Zhu Airport Industrial Park, Beijing 101318, P. R.
Контакты: Tel:86-10-85653451; Fax: 86-10-85653383 E-mail: info@dragon-lab.com http://www.dragon-lab.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2493-2015 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 07 5639 15 [2015-05-12]
rb-03-07-5639-15_2015-05-12.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы пипеточные «DragonLab» (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Дозаторы могут применяться в научно-исследовательских и производственных лабораториях, медицинских учреждениях, учреждениях химической, фармацевтической, микробиологической промышленности, а также в других областях науки и техники.
Описание
Принцип действия дозаторов основан на создании в съемном наконечнике, устанавливаемом на посадочный конус дозатора, разрежения или избыточного давления, в результате чего дозируемая жидкость наполняет наконечник или вытесняется из него. Разрежение или избыточное давление создается за счет перемещения в корпусе дозатора герметично уплотненного поршня. Перемещение поршня в дозаторах варьируемого объема регулируется в пределах диапазона дозирования с помощью регулировочного барабана.
Значение объема дозирования для дозаторов фиксированного объема нанесено на корпус дозатора, для дозаторов варьируемого объема установленное значение объема дозы отображается на отсчетном устройстве счетчика, встроенного в ручку дозатора.
Дозаторы имеют сбрасыватель наконечников, который приводится в действие с помощью кнопки, находящейся в ручке дозатора.
Дозаторы изготавливают следующих модификаций: TopPette, MicroPette, MicroPette Plus, StepMate (Pette).
Дозаторы TopPette, MicroPette, MicroPette Plus подразделяются на:
- одноканальные с варьируемым объемом;
- многоканальные (8-канальные и 12-канальные) с варьируемым объемом;
- одноканальные с фиксированным объемом.
Дозаторы StepMate (Pette) - одноканальные шагового дозированиязг варьируемым объемом. /';>> L-.
Дозаторы MicroPette Plus - автоклавируемые. /Д ’
V.
Внешний вид дозаторов пипеточных «DragonLab», с указанием мест нанесения знака поверки, приведен на рисунках 1 и 2.
ТИТЛ

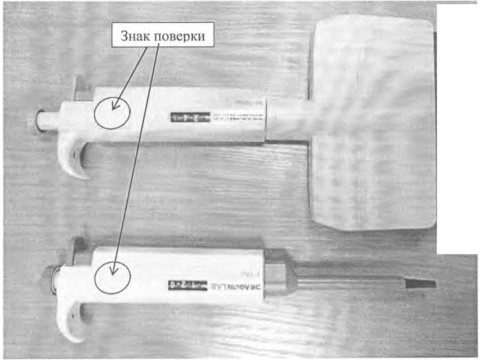

Рисунок 1 - Внешний вид дозаторов TopPette, MicroPette Plus (многоканальный)

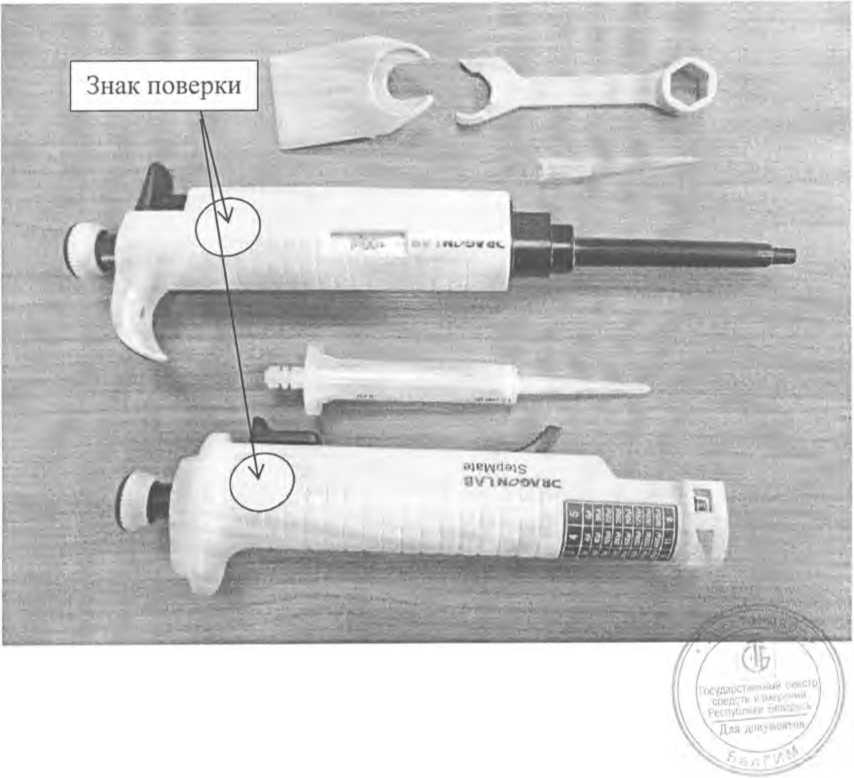

Рисунок 2 - Внешний вид дозаторов MicroPette, StepMate (Pette)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Модификации дозаторов, объемы дозирования (диапазоны объемов дозирования), дискретность установки объема дозирования, пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, пределы допускаемого относительного среднего квадратического отклонения фактического объема дозы, указаны в таблицах 1 и 2.
Таблица 1
|
TopPette, MicroPette, MicroPette Plus | ||||
|
Диапазон объема дозирования, мкл |
Номинальное значение дозируемого объема, мкл |
Дискретность установки объема дозирования, мкл |
Предел допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы при доверительной вероятности 7 = 0,95, % |
|
одноканальные с варьи |
руемым объемом | |||
|
2,0-2,5 |
2 |
0,05 |
±5,0 |
±5,0 |
|
2-10 |
10 |
0,1 |
±2,0 |
±2,0 |
|
5 |
±3,0 |
±3,0 | ||
|
2-20 |
20 |
0,5 |
± 1,8 |
± 1,8 |
|
10 |
±2,4 |
±2,4 | ||
|
2 |
± 6,0 |
± 6,0 | ||
|
5-50 |
50 |
0,5 |
± 1,2 |
±1,2 |
|
25 |
± 1,8 |
± 1,8 | ||
|
5 |
±4,0 |
±4,0 | ||
|
10-100 |
100 |
1 |
± 1,5 |
± 1,5 |
|
50 |
±2,0 |
±2,0 | ||
|
10 |
±3,0 |
±3,0 | ||
|
20-200 |
200 |
1 |
± 1,2 |
±1,2 |
|
100 |
±1,6 |
± 1,6 | ||
|
20 |
±3,0 |
±3,0 | ||
|
50-200 |
200 |
1 |
± 1,2 |
±1,2 |
|
100 |
±1,6 |
± 1,6 | ||
|
50 |
±2,0 |
±2,0 | ||
|
100-1000 |
1000 |
5 |
±1,0 |
± 1,0 |
|
500 |
±1,4 |
± 1,4 | ||
|
100 |
±2,0 |
±2,0 | ||
|
200-1000 |
1000 |
5 |
± 1,0 |
± 1,0 |
|
500 |
±1,4 |
± 1,4 | ||
|
200 |
±1,5 |
±1,5 | ||
|
1000- 5000 |
5000 |
50 |
±0,7 |
±0,7 |
|
2500 |
±0,8 |
±0,8 | ||
|
1000 |
±0,9 |
±0,9 | ||
|
2000- 10000 |
10000 |
100 |
± 1,0 |
± 1,0 |
|
5000 |
±1,1 |
± 1,1 | ||
|
2000 |
±3,0 |
±3,0 | ||
|
8-канальные с варьируемым объемом | ||||
|
2-10 |
10 |
0,1 |
±2,0 |
±2,0 |
|
5 |
±3,0 |
±3,0 | ||
|
5-50 |
50 |
0,5 |
± 1,2 |
± 1,2 |
|
25 |
±1,8 |
± 1,8 | ||
|
5 |
±4,0 |
±4,0 ..... | ||
|
50-300 |
300 |
5 |
±1,2 |
±1,2 \ |
|
150 |
±1,6 |
±1,6 ’ \ | ||
|
50 |
±2,0 |
±2,о , ' : : | ||
|
TopPette, MicroPette, MicroPette Plus | ||||
|
Диапазон объема дозирования, мкл |
Номинальное значение дозируемого объема, мкл |
Дискретность установки объема дозирования, мкл |
Предел допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы при доверительной вероятности у = 0,95, % |
|
12-канальные с варьируемым объемом | ||||
|
2-10 |
10 |
0,1 |
±2,0 |
±2,0 |
|
5 |
±3,0 |
±3,0 | ||
|
5-50 |
50 |
0,5 |
± 1,2 |
± 1,2 |
|
25 |
± 1,8 |
± 1,8 | ||
|
5 |
±4,0 |
±4,0 | ||
|
50-300 |
300 |
5 |
± 1,2 |
± 1,2 |
|
150 |
± 1,6 |
±1,6 | ||
|
50 |
±2,0 |
±2,0 | ||
|
12-канальные с варьируемым объемом | ||||
|
2-10 |
10 |
0,1 |
±2,0 |
±2,0 |
|
5 |
±3,0 |
±3,0 | ||
|
5-50 |
50 |
0,5 |
±1,2 |
±1,2 |
|
25 |
± 1,8 |
± 1,8 | ||
|
5 |
±4,0 |
±4,0 | ||
|
50-300 |
300 |
5 |
± 1,2 |
± 1,2 |
|
150 |
± 1,6 |
± 1,6 | ||
|
50 |
±2,0 |
±2,0 | ||
|
одноканальные с фиксированным объемом | ||||
|
- |
5 |
- |
2,6 |
2,6 |
|
- |
10 |
- |
1,6 |
1,6 |
|
- |
20 |
- |
1,2 |
1,2 |
|
- |
25 |
- |
1,0 |
1,0 |
|
- |
50 |
- |
1,0 |
1,0 |
|
- |
100 |
- |
1,0 |
1,о |
|
- |
200 |
- |
0,8 |
0,8 |
|
- |
250 |
- |
0,8 |
0,8 |
|
- |
500 |
- |
0,6 |
0,6 |
|
- |
1000 |
- |
0,6 |
0,6 |
|
- |
2000 |
- |
0,6 |
0,6 |
|
- |
5000 |
- |
0,6 |
0,6 |
Таблица 2
StepMate (Pette) - одноканальные шагового дозирования с варьируемым объемом
|
№ позиции настрой ки |
Количество ДОЗ |
Объем |
Предел допускаемого относи-тельного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы при доверительной вероятности у = 0,95, % | |
|
наконечника, мл |
дозы, мкл | ||||
|
1 |
48 |
0,5 |
10 |
±5,0 |
±5,0 |
|
1,25 |
25 |
±4,0 |
±4,0 | ||
|
2,5 |
50 |
±4,0 |
±4,0 | ||
|
5 |
100 |
±4,0 |
±4,0 | ||
|
12,5 |
250 |
±3,0 |
±3,0 | ||
|
25 |
500 |
±3,0 | |||
|
50 |
1000 |
±3,0 |
------—7T------- | ||
StepMate (Pette) - одноканальные шагового дозирования с варьируемым объемом
|
№ позиции настрой ки |
Количество ДОЗ |
Объем |
Предел допускаемого относи-тельного отклонения среднего арифметического значения фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы при доверительной вероятности у = 0,95, % | |
|
наконечника, мл |
дозы, мкл | ||||
|
2 |
23 |
0,5 |
20 |
±2,5 |
±2,5 |
|
1,25 |
50 |
±2,0 |
±2,0 | ||
|
2,5 |
100 |
±2,0 |
±2,0 | ||
|
5 |
200 |
±2,0 |
±2,0 | ||
|
12,5 |
500 |
± 1,5 |
±1,5 | ||
|
25 |
1000 |
± 1,5 |
± 1,5 | ||
|
50 |
2000 |
± 1,5 |
± 1,5 | ||
|
3 |
15 |
0,5 |
30 |
±2,5 |
±2,5 |
|
1,25 |
75 |
±2,0 |
±2,0 | ||
|
2,5 |
150 |
±2,0 |
±2,0 | ||
|
5 |
300 |
±2,0 |
±2,0 | ||
|
12,5 |
750 |
± 1,5 |
± 1,5 | ||
|
25 |
1500 |
± 1,5 |
± 1,5 | ||
|
50 |
3000 |
±1,5 |
± 1,5 | ||
|
4 |
И |
0,5 |
40 |
±2,0 |
±2,0 |
|
1,25 |
100 |
± 1,0 |
± 1,0 | ||
|
2,5 |
200 |
± 1,0 |
± 1,0 | ||
|
5 |
400 |
± 1,0 |
± 1,0 | ||
|
12,5 |
1000 |
± 1,0 |
± 1,0 | ||
|
25 |
2000 |
± 1,0 |
± 1,0 | ||
|
50 |
4000 |
± 1,0 |
± 1,0 | ||
|
5 |
8 |
0,5 |
50 |
±2,0 |
±2,0 |
|
1,25 |
125 |
± 1,0 |
± 1,0 | ||
|
2,5 |
250 |
± 1,0 |
± 1,0 | ||
|
5 |
500 |
± 1,0 |
± 1,0 | ||
|
12,5 |
1250 |
± 1,0 |
± 1,0 | ||
|
25 |
2500 |
± 1,0 |
± 1,0 | ||
|
50 |
5000 |
± 1,0 |
± 1,0 | ||
2 Усилие нажатия на кнопку узла дозирования, не более:
- для одноканальных: 25 Н;
- для многоканальных: 50 Н.
3 Габаритные размеры дозаторов (без наконечников), не более:
- одноканальных: 285x85x40 мм;
- многоканальные (8-канальные и 12-канальные): 300x135x40 мм;
- одноканальных шагового дозирования: 280х 105x50 мм.
4 Масса дозаторов (без наконечников), не более:
- одноканальных: 180 г;
- многоканальные (8-канальные и 12-канальные): 360 г;
- одноканальных шагового дозирования: 200 г;
5 Условия эксплуатации дозаторов:
• одноканальных и многоканальных (8-канальные и 12-канальные): от 15 °C до 25 °C;
• одноканальных шагового дозирования: от 5 °C до 40 °C;
- относительная влажность: от 40 % до 85 %;
- атмосферное давление: от 84 до 106,7 кПа.
Знак утверждения типа
Знак утверждения типа наносится на ции дозаторов типографским способом.
титульный лист руководства поУркспйуата-
Комплектность
Комплектность поставки дозаторов TopPette, MicroPette, MicroPette Plus:
|
Дозатор |
1 шт. |
|
Ключ для калибровки дозатора |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Держатель дозатора |
1 шт. |
|
Наконечник |
1 шт. |
|
Сертификат заводского испытания |
1 шт. |
Комплектность поставки дозаторов StepMate (Pette):
|
Дозатор Руководство по эксплуатации Наконечник Сертификат заводского испытания |
1 шт. 1 шт. 1 шт. 1 шт. |
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Dragon Laboratory Instruments Limited», Китай.
ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические требования и методы испытаний».
МРБ МП.<у 0^3 - 2015 «Дозаторы пипеточные DragonLab. Методика поверки».
Заключение
Дозаторы пипеточные DragonLab соответствуют требованиям ГОСТ 28311-89, технической документация фирмы «Dragon Laboratory Instruments Limited», Китай.
Межповерочный интервал - 12 месяцев (для дозаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
РУП «Витебский центр стандартизации, метрологии и сертификации,
210015, г. Витебск, ул. Б. Хмельницкого, 20,
Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008г.
