Дозаторы пипеточные c фиксированным и варьируемым объемом дозирования одно- и многоканальные серии Transferpette S
| Номер в ГРСИ РФ: | РБ 03 07 4075 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "BRAND GMBH + CO KG", Германия |
Дозаторы пипеточные с фиксированным и варьируемым объемом дозирования одно- и многоканальные серии Transferpette S (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4075 15 |
| Наименование | Дозаторы пипеточные c фиксированным и варьируемым объемом дозирования одно- и многоканальные серии Transferpette S |
| Год регистрации | 2015 |
| Номер сертификата | 9843 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | фирма "BRAND GMBH + CO KG", Германия (DE) |
Производитель / Заявитель
фирма "BRAND GMBH + CO KG"
Адрес: Otto-Schott-Strasse, 25, 97861 Wertheim
Контакты: +49 9342 808-0 / +49 9342 808-236 / info@brand.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1931-2009 (извещение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 4075 15 [2009-09-29]
rb-03-07-4075-15_2009-09-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4075 15 [2015-10-30]
rb-03-07-4075-15_2015-10-30.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы пипеточные с фиксированным и варьируемым объемом дозирования одно- и многоканальные серии Transferpette S (далее - дозаторы) предназначены для отбора и дозирования жидкостей.
Область применения -- в научно-исследовательских и производственных лабораториях, а также в учреждениях химической, фармацевтической, микробиологической промышленности и других областях науки и техники.
Описание
Принцип работы дозаторов основан на создании в съемном наконечнике, надеваемом на держатель дозатора, попеременно вакуума и избыточного давления, в результате чего дозируемая жидкость всасывается или сливается в наконечник. Вакуум и избыточное давление создастся при перемещении в корпусе рукоятки герметично уплотненного поршня. Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулировочного барабана. Установленное значение объема дозы отображается на механическом счетчике, встроенном в ручку дозатора.
Дозаторы имеют сбрасыватель наконечников, который приводится в действие с помощью отдельной кнопки, находящейся на ручке дозатора.
В зависимости от внешнего вида дозаторы изготавливаются следующих модификаций: - одноканальные дозаторы Transferpette S с варьируемым объемом дозирования от 2 до 2,5 мкл, от 2 до 10 мкл, от 2 до 20 мкл, от 10 до 100 мкл, от 20 до 200 мкл, от 100 до 1000 мкл, от 500 до 5000 мкл, от 1000 до 10000 мкл;
- одноканальные дозаторы Transferpette S с фиксированным объемом дозирования 10 мкл, 20 мкл, 25 мкл, 50 мкл, 100 мкл, 200 мкл, 500 мкл, 1000 мкл;
- восьмиканальные дозаторы Transferpette S-8 с варьируемым объемом дозирования от 2 до 10 мкл, от 5 до 50 мкл, от 10 до 100 мкл, от 20 до 200 мкл; от 30 до 300 мкл.
Внешний вид дозаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в п описанию типа.

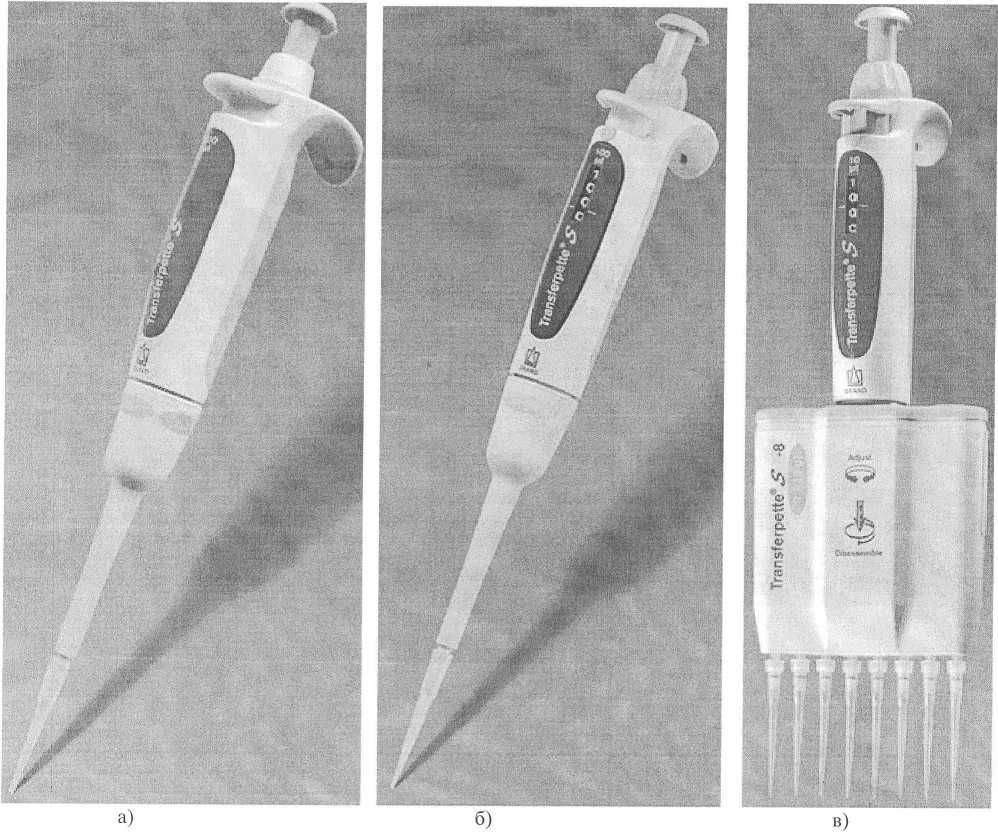

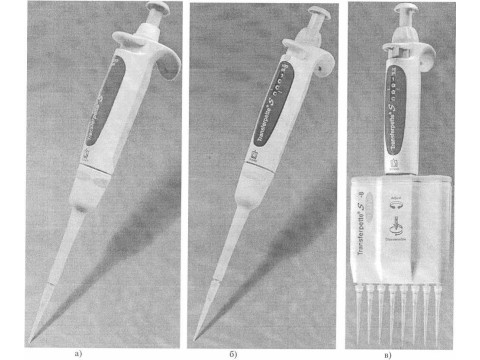

а) дозатор одноканальный Transferpette S с фиксированным объемом дозирования б) дозатор одноканальный Transferpette S с варьируемым объемом дозирования в) дозатор восьмиканальный Transferpette S-8 с варьируемым объемом дозирования
Рисунок 1 - Внешний вид дозаторов
ел
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозаторов приведены в таблицах 1-4.
Таблица 1 - Дозаторы пипеточные с варьируемым объемом дозирования одноканальные серии
Transferpette S ________________________________________________________
|
Диапазон объемов дозирования, мкл |
Дискретность установки объема дозы, мкл |
Пределы допускаемого относительного отклонения среднего арифметического фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % |
|
от 2 до 2,5 |
0,002 |
± 2,5 (2<d<2,5) |
1,5 (2<d<2,5) |
|
± 1,4 (d=2,5) |
0,7 (d=2,5) | ||
|
от 2 до 10 |
0,01 |
± 7,0 (2<d<5) |
4,0 (2<d<5) |
|
± 1,6 (5<d<10) |
1,0 (5<d<10) | ||
|
± 1,0 (d=10) |
0,5 (d=10) | ||
|
от 2 до 20 |
0,02 |
±5,0 (2<d<10) |
2,0 (2<d< 10) |
|
± 1,2(10<d<20) |
0,7 (10<d<20) | ||
|
± 0,8 (d=20) |
0,4 (d=20) | ||
|
от 10 до 100 |
0,1 |
± 3,0 (10<d<50) |
1,0 (10<d<50) |
|
±0,8 (50<d<100) |
0,4 (50<d<100) | ||
|
±0,6 (d=100) |
0,2 (d=100) | ||
|
от 20 до 200 |
0,2 |
± 3,0 (20<d<100) |
0,6 (20<d<100) |
|
± 0,8 (100<d<200) |
0,3 (100<d<200) | ||
|
± 0,6 (d=200) |
0,2 (d=200) | ||
|
от 100 до 1000 |
1 |
± 3,0 (100<d<500) |
0,6 (100<d<500) |
|
± 0,8 (500<d<1000) |
0,3 (500<d<1000) | ||
|
±0,6 (d=1000) |
0,2 (d=1000) | ||
|
от 500 до 5000 |
5 |
± 3,0 (500<d<2500) |
0,6 (500<d<2500) |
|
± 0,8 (2500<d<5000) |
0,3 (2500<d<5000) | ||
|
± 0,6 (d=5000) |
0,2 (d=5000) | ||
|
от 1000 до 10000 |
10 |
± 3,0 (1000<d<5000) |
0,6 (1000<d<5000) |
|
±0,8 (5000<d< 10000) |
0,3 (5000<d<10000) | ||
|
±0,6 (d= 10000) |
0,2 (d=10000) |
Таблица 2 - Дозаторы пипеточные с фиксированным объемом дозирования одноканальные серии Transferpette S
|
Номинальный объем дозы, мкл |
Пределы допускаемого относительного отклонения среднего арифметического фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % |
|
10 |
± 1,0 |
0,5 |
|
20 |
±0,8 |
0,4 |
|
25 |
±0,8 |
0,4 |
|
50 |
±0,8 |
0,4 |
|
100 |
±0,6 |
0,2 |
|
2000 |
±0,6 |
0,2 |
|
500 |
±0,6 |
0,2 |
|
1000 |
±0,6 |
0,2 |
Государственный реестр 1 I средств измерений I II \ Республики Беларусь / Ц \Для документов/ JJ
Таблица 3 - Дозаторы пипеточные с варьируемым объемом дозирования многоканальные серии Transferpette S____________________________________
|
Диапазон объемов дозирования, мкл |
Дискретность установки объема дозы, мкл |
Пределы допускаемого относительного отклонения среднего арифметического фактического объема дозы от номинального, % |
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы, % |
|
от 2 до 10 |
0,01 |
± 8,0 (2<d<5) |
6,0 (2<d<5) |
|
±2,0 (5<d<10) |
2,0 (5<d<l0) | ||
|
± 1,6 (d=10) |
1,0 (d=10) | ||
|
от 5 до 50 |
0,05 |
± 6,0 (5<d<25) |
3,0 (5<d<25) |
|
± 1,4 (25<d<50) |
0,8 (25<d<50) | ||
|
± 0,8 (d=50) |
0,4 (d=50) | ||
|
от 10 до 100 |
0,1 |
± 4,0 (10<d<50) |
2,0 (10<d<50) |
|
± 1,4 (50<d<100) |
0,6 (50<d<100) | ||
|
± 0,8 (d=100) |
0,3 (d=100) | ||
|
от 20 до 200 |
0,2 |
±4,0 (20<d<100) |
1,5 (20<d<100) |
|
± 1,4 (100<d<200) |
0,6 (100<d<200) | ||
|
‘ ± 0,8 (d=200) |
0,3 (d=200) | ||
|
от 30 до 300 |
0,5 |
±3,0 (30<d<150) |
1,5 (30<d<150) |
|
± 1,2 (150<d<300) |
0,6 (150<d<300) | ||
|
± 0,6 (d=300) |
0,3 (d=300) |
Таблица 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность |
20 ±2 до 80% при 25 °C |
|
Условия транспортирования: - температура окружающей среды, °C - относительная влажность |
от плюс 5 до плюс 40 до 98% при 25 °C |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки дозаторов входит:
- дозатор - 1 шт.;
- руководство по эксплуатации - 1 экз.;
- держатель дозатора - 1 шт.;
- упаковка - 1 шт.;
- методика поверки МРБ МП. 1931-2009.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "BRAND GMBH+CO. KG" (Германия).
Методика поверки МРБ МП. 1931-2009 "Дозаторы пипеточные переменного объема
одноканальные ручные Transferpette, Transferpette S. Методика поверки".
ования и
ские
стой 6
ГОСТ 28311-89 "Дозаторы медицинские лабораторные. Общие техничес методы испытаний".
ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские.
условия».
Государственный реестр средств измерений Республики Беларусь
Заключение
Дозаторы пипеточные с фиксированным и варьируемым объемом дозирования одно- и многоканальные серии Transferpette S соответствуют требованиям документации фирмы "BRAND GMBH+CO. KG" (Германия), ГОСТ 28311-89, ГОСТ 20790-93.
Межповерочный интервал - не более 12 месяцев (для дозаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025, действителен до 30.03.2019.
