Дозаторы автоматические весовые непрерывного действия ДЛНД
| Номер в ГРСИ РФ: | РБ 03 02 4365 10 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск |
Дозаторы весовые автоматические непрерывного действия ДЛНД предназначены для измерения и поддержания заданных значений массы дозы сыпучих материалов в единицу времени (производительности).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4365 10 |
| Наименование | Дозаторы автоматические весовые непрерывного действия ДЛНД |
| Год регистрации | 2010 |
| Номер сертификата | 6421 |
| Дата регистрации | 2010-05-28 |
| Срок действия | 2015-05-28 |
| Получатель сертификата | ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "КОНСТРУКТОРСКОЕ БЮРО "ПРИБОР"
Адрес: ул. Купревича, 1, корп. 3, 220141, г. Минск
Контакты: +017-265-93-16 / +017-265-93-06
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.469-2002 |
Поверители
Скачать
|
Описание типа РБ 03 02 4365 10 [2010-09-07]
rb-03-02-4365-10_2010-09-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4365 10 [2010-01-01]
rb-03-02-4365-10_2010-01-01.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы весовые автоматические непрерывного действия ДЛНД предназначены для измерения и поддержания заданных значений массы дозы сыпучих материалов в единицу времени (производительности).
Область применения: технологические процессы производства в цементной, металлургической, химической, горнодобывающей, пищевой и других отраслях промышленности.
Описание
Конструктивно дозатор состоит из ленточного конвейера и шкафа управления. В шкафу управления размещены: управляющее устройство, индикатор, клавиатура и регулируемый частотный привод.
Принцип работы дозаторов основан на непрерывном взвешивании груза, транспортируемого ленточным конвейером, при помощи тензометрических датчиков силы, и измерении скорости движения конвейерной ленты. На основе полученных результатов устройство управления рассчитывает текущую производительность и, при отклонении полученного результата от заданного значения, корректирует скорость движения ленточного конвейера.
Дозаторы изготавливают в четырёх модификациях ДЛНД-1; ДЛНД-2; ДЛНД-3; ДЛНД-4, отличающихся значениями наибольшего предела производительности.
Внешний вид дозатора приведен на рисунке 1.
Схема расположения знака поверки приведена в обязательном приложении А.

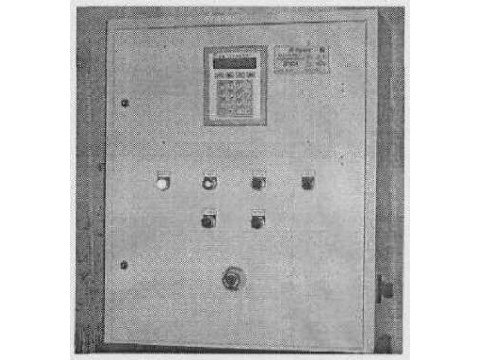

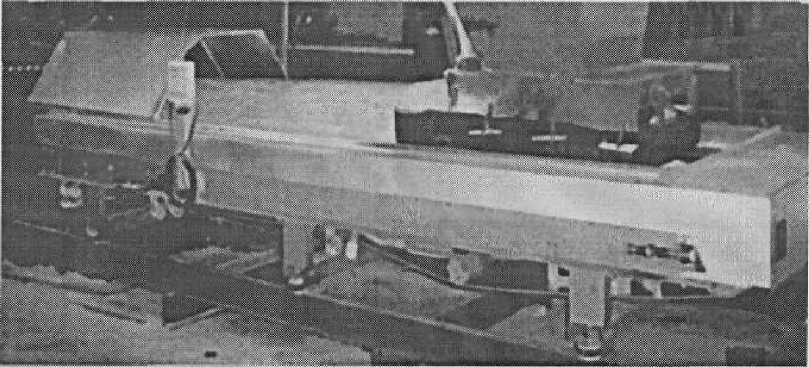

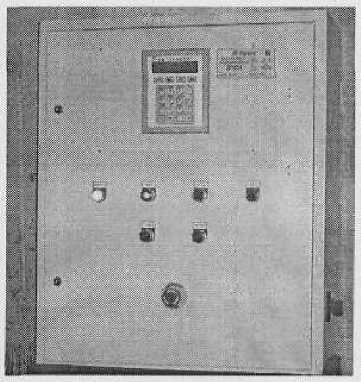

Рисунок 1. Дозатор весовой автоматический непрерывного действия ДЛНД.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозатора приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
ДЛНД -1 |
ДЛНД -1.1 |
ДЛНД -2 |
ДЛНД -2.1 |
ДЛНД -3 |
ДЛНД -3.1 |
ДЛНД -4 |
длнд-4.1 |
|
1. Наибольший предел производительности, т/ч |
40; 63; 100; 125 |
160; 200; 250; 320 |
0,63; 1,6; 2,5; 4,0; 10 |
400; 630; 800 | ||||
|
2. Наименьший предел производительности, т/ч |
4,0; 6,3; 10; 12,5 |
16; 20; 25; 32 |
0,063; 0,16; 0.25; 0,4; 1 |
40; 63; 80 | ||||
|
3. Пределы допускаемой погрешности от наибольшего предела производительности, % |
±1 |
±1,5 |
±1 |
±1,5 |
±1 |
±1,5 |
±1 |
±1,5 |
|
4. Параметры электрического питания: напряжение, В - частота, Гц |
От 340 до 440 От 49 до 51 | |||||||
|
5. Потребляемая мощность ВА, не более |
3000 |
6000 |
1500 |
10000 | ||||
|
б.Диапазон рабочих температур: - для ленточного конвейера, °C - для шкафа управления, °C. |
от минус 10 до плюс 40 от плюс 10 до плюс 40 | |||||||
|
7. Средний срок службы, лет |
10 1 | |||||||
Габаритные размеры ленточного конвейера, шкафа управления и масса ленточного конвейера указанны в таблице 2:
Таблица 2
|
Модификация дозатора |
Габаритные размеры ленточного конвейера, мм, не более* |
Масса ленточного конвейера, кг, не более |
Габаритные размеры шкафа управления, мм, не более**,*** |
|
ДЛНД-1 |
2890x1060x700 |
500 |
800x650x400 |
|
ДЛНД-1.1 |
7560x1460x700 |
1450 | |
|
ДЛНД-2 |
5560x1900x1150 |
1300 | |
|
ДЛНД-2.1 |
7560x2100x1150 |
2150 | |
|
ДЛНД-3 |
1500x660x700 |
350 | |
|
длнд-3.1 |
2600x860x700 |
450 | |
|
ДЛНД-4 |
5560x2500x1750 |
3000 | |
|
ДЛНД-4.1 |
7560x2500x1750 |
3800 | |
|
* допускается изготовление дозаторов с другими габаритными размерами, обеспечивающими совместимость с действующим технологическим оборудованием; * * допускается изготовление шкафа управления в напольном исполнении с габаритными размерами не более 2000x1500x600 мм; * ** допускается, при установке нескольких дозаторов для работы в одной точке технологического процесса, размещать системы управления в едином шкафу с габаритными размерами не более 2000x2000x600 мм. | |||
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на табличку, защищаемую терморсактивным полимером и находящуюся на лицевой панели шкафа управления дозатора, и на титульный лист руководства по эксплуатации и паспорта.
Комплектность
В комплект поставки дозатора входят:
1. Ленточный конвейер - 1 шт.
2. Шкаф управления - 1 шт.
3. Паспорт - 1 шт.
4. Руководство по эксплуатации - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100100852.026-2010 Дозаторы весовые автоматические непрерывного действия ДЛНД.
ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования ».
ГОСТ 8. 469-2002 « Дозаторы автоматические весовые непрерывного действия. Методика поверки ».
Заключение
Дозаторы весовые автоматические непрерывного действия ДЛНД соответствуют требованиям ТУ BY 100100852.026-2010 , ГОСТ 30124-94.
Межповерочный интервал - не более 12 месяцев, для дозаторов, применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГиМ. г. Минск, Старовиленский тракт, 93. Тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0025
