Установки высоковольтные УПУ-23

Назначение

Установки высоковольтные УПУ-23 (далее - установки) предназначены для проверки электрической прочности изоляции напряжением постоянного и переменного тока, для измерения тока утечки изоляции испытываемых объектов по постоянному току, а также для измерения сопротивления защитного заземления с использованием встроенного регулируемого источника переменного тока.

Установки применяются в научно-исследовательских институтах, в процессе разработки и производства радиоэлектронных приборов и электротехнической продукции, в испытательных лабораториях, ремонтных мастерских, на предприятиях.

Описание

Установка представляет собой регулируемый высоковольтный источник напряжения постоянного и переменного тока со встроенными измерителями.

Принцип действия установки основан на преобразовании напряжения переменного тока 230 В от сети питания через повышающий трансформатор в напряжения постоянного и переменного тока, регулируемые автотрансформатором.

Измерение сопротивления осуществляется с помощью встроенного измерителя сопротивления и встроенного регулируемого источника переменного тока.

Внешний вид установки приведен на рисунке 1.

Места нанесения знаков поверки в виде оттиска знака поверки и клейм ОТК указаны в приложении А.

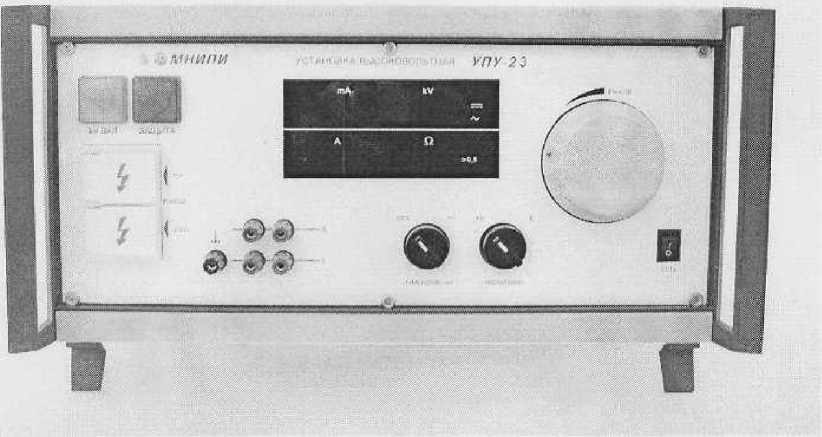

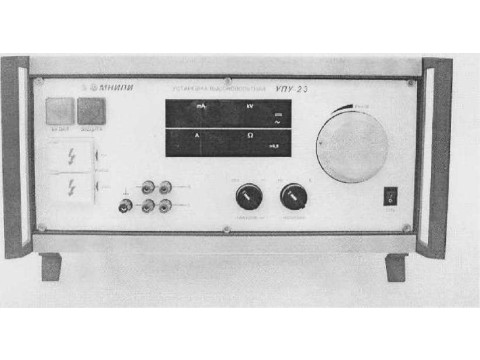

Рисунок I Внешний вид установки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон воспроизведения выходного напряжения постоянного и переменного тока от 0 до 5 кВ.

Пределы допускаемой приведенной погрешности воспроизведения выходного напряжения постоянного и переменного тока ± 3 %.

Ток нагрузки выходного напряжения постоянного и переменного тока не менее 1 мА.

Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения 5 кВ на холостом ходу ± 5 %.

Время пропадания выходного напряжения при срабатывании защиты не более 1 с.

Тока срабатывания защиты нс менее 100 мА.

Диапазон воспроизведения силы переменного тока встроенным источником тока от 10 А до 25 А.

11ределы допускаемой приведенной погрешности воспроизведения силы переменного тока встроенным источником тока ± 5 %.

Диапазон измерения сопротивления защитного заземления от 0,01 Ом до 0,10 Ом при токе 25 А частотой 50 Гц. Диапазон показаний сопротивления защитного заземления от 0,01 Ом до 0,50 Ом при токе 25 А частотой 50 Гц.

Пределы допускаемой приведенной погрешность измерения сопротивления защитного заземления ± 10 % при токе 25 А частотой 50 Гц.

Диапазон измерения тока утечки от 0.1 мА до 20.0 мА.

Пределы допускаемой приведенной погрешности измерения тока утечки ± 5 %.

Время установления рабочего режима не более 15 мин.

Время непрерывной работы в рабочих условиях применения не менее 8 ч при работе в режиме испытания постоянным или переменным напряжением, а при измерении сопротивления защитного заземления в повторно-кратковременном режиме с интервалом 5 мин при сохранении своих технических характеристик в пределах норм.

Питание установки осуществляется от сети переменного тока напряжением (230 ± 23) В частотой (50 ± 0,4) Гц.

Мощность, потребляемая установкой от сети переменного тока напряжением 230 В частотой 50 Гц при токе нагрузки 1 мА и выходном напряжении 5 кВ, не более 600 В-А.

Габаритные размеры установки не более 460x220x480 мм.

Масса установки не более 20 кг.

Установка по устойчивости и прочности при климатических воздействиях соответствует требованиям, установленным для приборов группы 2 ГОСТ 22261-94.

Рабочие условия применения:

- температура окружающего воздуха    от плюс 10 °C до плюс 35 °C;

- относительная влажность воздуха      до 80 % при температуре плюс 25 °C;

- атмосферное давление               от 84 кПа до 106,7 кПа

Предельные условия транспортирования:

- температура окружающего воздуха от минус 50 °C до плюс 50 °C;

- относительная влажность воздуха      до 95 % при температуре плюс 25 °C;

- атмосферное давление                от 84 кПа до 106,7 кПа.

Уровень радиопомех, создаваемых установкой, не превышает значений, установленных СТБ ЕН 55022 для оборудования класса В.

Устойчивость установки к электростатическим разрядам при непосредственном (контактном) воздействии электростатического разряда соответствует испытательному уровню 2 по СТБ МЭК 61000-4-2, критерий качества функционирования В.

Устойчивость установки к динамическим изменениям в цепях электропитания соответствует классу 2 по СТБ МЭК 61000-4-11, критерий качества функционирования В.

Устойчивость установки к наносекундным импульсным помехам соответствует испытательному уровшо 2 по СТБ МЭК 61000-4-4, критерий качества функционирования В.

Устойчивость установки к радиочастотному электромагнитному полю соответствует степени жесткости 2 по СТБ ГОСТ Р 51317.4.3, критерий качества функционирования А.

Устойчивость установки к микросекуидным импульсным помехам большой энергии соответствует 2 классу условий эксплуатации по СТБ МЭК 61000-4-5, критерий качества функционирования В.

Устойчивость установки к кондуктивным помехам, наведенным радиочастотным электромагнитным полем на портах электропитания переменного тока, соответствует степени жесткости 2 по СТБ ГОСТ Р 51317.4.6, критерий качества функционирования А.

Степень защиты оболочки IP20 по ГОСТ 14254-96.

Показатели надежности:

- средняя наработка на отказ не менее 10 ООО ч;

- средний срок службы не менее 5 лет;

- среднее время восстановления работоспособности не более 4 ч.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель установки методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Состав комплекта поставки установки приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и

транспортирования в части воздействия климатических факторов внешней среды».

ли докумеятог.

реестр средств на мере** Республики Беларусь

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно - измерительных приборов и лабораторного оборудования»;

ТУ BY 100039847.081-2009 «Установка высоковольтная УПУ-23. Технические условия».

МРБ МП. 1947-2009 «Установка высоковольтная УПУ-23. Методика поверки».

Заключение

Установки высоковольтные УПУ-23 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002, ТУВУ 100039847.081-2009.

Межповерочный интервал - не более 12 месяцев (для установок, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный цент БелГИМ,

г. Минск, Старовиленский тракт, 93 тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
