Установки для измерения концентрации твердых частиц пробоотборные Gravimat
| Номер в ГРСИ РФ: | РБ 03 09 3843 15 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «SICK AG», Германия |
Установки для измерения концентрации твердых частиц пробоотборные Gravimat (далее - установки) предназначены для измерения концентрации твердых частиц гравиметрическим методом в дымовых и технологических газах, газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3843 15 |
| Наименование | Установки для измерения концентрации твердых частиц пробоотборные Gravimat |
| Год регистрации | 2015 |
| Номер сертификата | 9718 |
| Дата регистрации | 2015-04-30 |
| Срок действия | 2020-04-30 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1868-2008 |
Поверители
Скачать
|
Описание типа РБ 03 09 3843 15 [2017-04-29]
rb-03-09-3843-15_2017-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3843 15 [2009-08-04]
rb-03-09-3843-15_2009-08-04.pdf
|
Скачать |
Описание типа
Назначение
Установки для измерения концентрации твердых частиц пробоотборные Gravimat (далее - установки) предназначены для измерения концентрации твердых частиц гравиметрическим методом в дымовых и технологических газах, газовых смесях.
Область применения: контролирование выбросов пыли, проверка работы пылеочистного оборудования, оценка изменения выбросов, контроль параметров технологического процесса, калибровка оптических приборов измерения запыленности в различных областях хозяйственной деятельности.
Описание
Принцип действия установки основан на гравиметрическом методе определения концентрации пыли. Отбор пробы газа осуществляется изокинетически, т.е. со скоростью основного потока газа. При изокинетическом отборе измеряется скорость основного газового потока, прокачиваемый объем регулируется таким образом, чтобы скорость на входе в пылесборник совпадала со скоростью основного потока. Все частицы пыли, содержащиеся в отобранном объеме, удерживаются в пылесборнике. После проведения измерений пылесборник взвешивается вместе с накопленной в нем пылью.
Внешний вид установок приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде кпейма-накпейки приведена в Приложении к описанию типа. _____

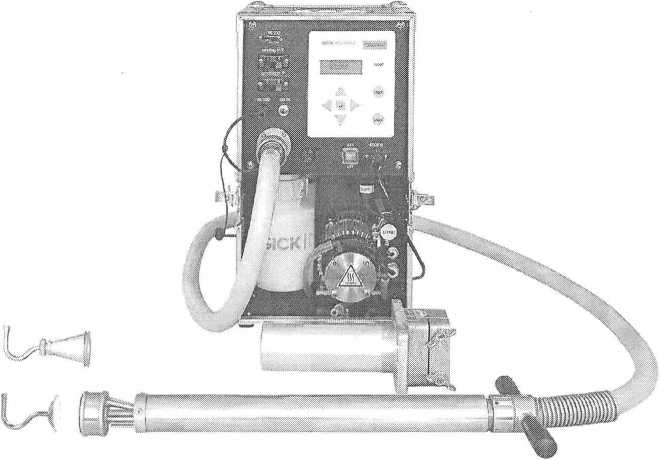

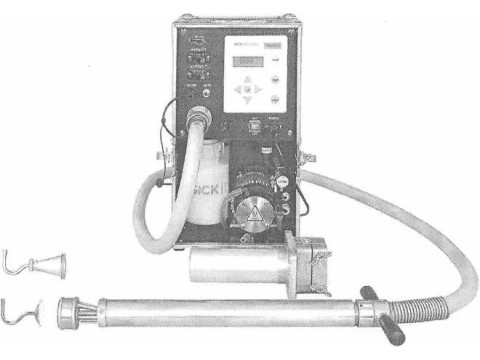

Рисунок 1 - Установки для измерения концентрации твердых частиц пробоотборные Gravimat. Внешний вид.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-4.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерения концентрации, мг/м3: - с пылесборником LC - с пылесборником НС |
от 0,1 до 200 от 50 до 50000 |
|
Диапазон скоростей газа в газоходе, м/с |
от 2 до 48 |
|
Диапазон расходов отбираемой пробы, м3/ч |
от 0,5 до 2,4 |
|
Пределы допускаемой относительной погрешности измерения давления в диапазонах измерения, %: - от 0 до 12,5 гПа - от 0 до 25,0 гПа - от 0 до 12,5 гПа - от минус 70 до плюс 70 гПа - от минус 500 до плюс 100 гПа - от 0,77 до 1,250 кПа |
i+ н- н- н- н- i+ -ь. -х о о о о о о го к) к) к) |
|
Пределы допускаемой относительной погрешности измерения объемного расхода, % от максимального значения расхода |
±4,0 |
|
Номинальное напряжение питания переменного тока, В |
110/230 |
|
Максимальная потребляемая мощность, Вт |
400 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 (IP65) |
|
Габаритные размеры, мм, не более |
555x320x355 |
|
Масса, кг, не более |
24 |
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 50 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации хроматографа типографским способом.
Комплектность
Комплект поставки измерителей указан в таблице 4.
Таблица 2
|
Наименование |
Количество |
|
Установка |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1868-2008 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "SICK AG", Германия.
МРБ МП.1868-2008 "Установки для измерения концентрации твердых частиц пробоотборные Gravimat. Методика поверки".
Заключение
Установки для измерения концентрации твердых частиц пробоотборные Gravimat соответствуют требованиям документации фирмы "SICK AG", Германия, ТР ТС 004/2011 (декларация о соответствии № RU ПЕ.МЛ06.В00169 от 07.03.2017 действительна по 06.03.2022), ТР ТС 020/2011 (сертификат о соответствии № ТС RU С-ОЕ.МЛОб.В.ОООЗЗ от 26.08.2015 действителен по 25.08.2020).
Межповерочный интервал - не более 12 месяцев, для установок, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ Республика Беларусь, г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112.02.1.0.0025
