Расходомеры жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry
| Номер в ГРСИ РФ: | РБ 03 07 3959 15 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "Smith Meter GmbH", Германия |
Расходомеры жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry (далее -расходомеры) предназначены для измерения расхода сырой нефти и других нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3959 15 |
| Наименование | Расходомеры жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry |
| Год регистрации | 2015 |
| Номер сертификата | 9774 |
| Дата регистрации | 2015-06-03 |
| Срок действия | 2020-06-03 |
| Получатель сертификата | фирма "Smith Meter GmbH" (Германия (DE)) корпорации "FMC Technologies Measurement Solutions Inc.", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Smith Meter GmbH" (Германия) корпорации "FMC Technologies Measurement Solutions Inc."
Адрес: Gegentstrasse 1 25474 Ellerbek
Контакты: +49(0)4101-303-0
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Расходомеры метрологически не обеспечены в Республике Беларусь в связи с отсутствием эталонного оборудования для подтверждения метрологических характеристик на рабочей жидкости. |
| Методика поверки | Поверка проводится по МИ 1974-95. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, поверку расходомеров жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry проводить на фирме "Smith Meter GmbH" (Германия) с участием представителя юридического лица, входящего в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 3959 15 [2015-10-29]
rb-03-07-3959-15_2015-10-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3959 15 [2011-03-28]
rb-03-07-3959-15_2011-03-28.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry (далее -расходомеры) предназначены для измерения расхода сырой нефти и других нефтепродуктов.
Область применения - предприятия нефтехимической промышленности при добыче, сбыте, транспортировке нефти и нефтепродуктов.
Описание
Расходомер состоит из винтообразного ротора, вращающегося при прохождении жидкости через прибор. Вращение ротора пропорционально количеству проходящей через расходомер жидкости. Ротор оснащен магнитами на всех лопатках, подающих импульсный сигнал на индукционные датчики, расположенные в выступах датчиков на корпусе. Каждый импульс представляет приращение проходящего через расходомер объема.
Расходомеры MVTM предназначены для измерения расхода сырой нефти и других нефтепродуктов, обладающих относительно широким диапазоном вязкостей.
Расходомеры Guardsman предназначены для применения на наливных эстакадах и трубопроводах для выполнения измерений маловязких нефтепродуктов.
Расходомеры Sentry предназначены для измерений нефти и нефтепродуктов в трубопроводах больших диаметров.
Внешний вид расходомеров представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

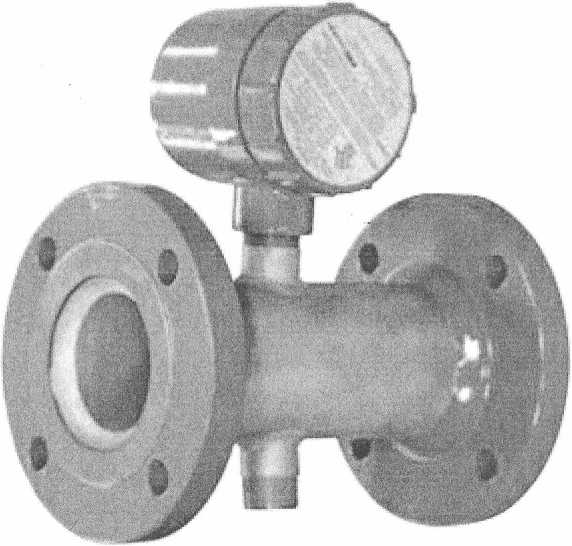

Рисунок 1 Внешний вид расходомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблицах 1-4.
Таблица 1
|
Характеристика |
MVTM | ||||||
|
Диаметр условного прохода DN, мм |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
|
Максимальный расход, м3/ч |
140 |
300 |
640 |
1190 |
1990 |
3020 |
4290 |
|
Минимальный расход, м3/ч |
14 |
30 |
64 |
119 |
199 |
302 |
429 |
|
Пределы допускаемой относительной погрешности, % |
±0,15 | ||||||
|
Максимальное рабочее давление, кПа |
1965 5102 10205 | ||||||
|
Максимальная вязкость, мПа-с |
от 0,3 до 300 | ||||||
|
Диапазон температур при эксплуатации, °C |
от минус 46 до плюс 70 (для расходомеров с магнитоиндукционной катушкой и предусилителем) от минус 46 до плюс 107 (для расходомера с магнитоиндукционной катушкой и предусилителем с 24-дюймовым стояком) | ||||||
|
Габаритные размеры, мм, не более |
254x319 |
305x361 |
356x430 |
406x487 |
508x557 |
610x610 |
813x695 |
|
Масса, кг, не более |
45 |
50 |
111 |
145 |
254 |
340 |
490 |
|
Характеристика |
Guardsman (серия L) | ||||
|
Модели |
LB |
LB |
LJ-H, LJ-V |
LSJ-H, LSJ-V |
LSJ-H, LSJ-V |
|
Диаметр условного прохода DN, мм |
25 |
40 |
50 |
80 |
100 |
|
Максимальный расход, дм3/мин |
300 |
500 |
950 |
2650 |
4500 |
|
Минимальный расход, дм3/мин |
30 |
50 |
95 |
265 |
450 |
|
Пределы допускаемой относительной погрешности1, % |
±0,25 |
±0,25 |
±0,15 | ||
|
Максимальная вязкость, мПа-с |
от 0,3 до 17 | ||||
|
Максимальное рабочее давление, кПа |
1965 5102 | ||||
|
Диапазон температур при эксплуатации, °C |
от минус 29 до плюс 107 для расходомеров с магнитоиндукционной катушкой от минус 29 до плюс 70 для расходомеров с магнитоиндукционной катушкой и предусилителем | ||||
|
Габаритные размеры, мм, не более |
140x23'5 |
152x269 |
165x279 |
254x317 |
305x348 |
|
Масса, кг, не более |
5 |
9 |
11 |
31 |
36 |
|
1 значения даны для жидкости с удельным весом 0,8 и вязкостью 1,5 мПа-с | |||||
Таблица 3
|
Характеристика |
Guardsman (модель G) | ||||
|
Д иаметр условного прохода DN, мм |
40 |
50 |
80 LF |
80 |
100 |
|
Максимальный расход1, м3/ч |
32 |
64 |
96 |
148 |
270 |
|
Минимальный расход1, м3/ч |
3 |
6 |
9 |
14 |
25 |
|
Пределы допускаемой основной относительной погрешности, % |
±0,25 ±0,15 (опция) ±0,10 (опция) | ||||
|
Максимальная вязкость, мПа-с |
от 0,3 до 17 | ||||
|
Максимальное рабочее давление (для температур от минус 28 °C до плюс 38 °C), кПа |
1600 2500 4000 6400 10000 | ||||
|
Диапазон температур при эксплуатации,°C |
для расходомеров с измерительной катушкой от минус 29 до плюс 107 (фланец из углеродистой стали) от минус 40 до плюс 107 (фланец из нержавеющей стали) | ||||
|
для расходомеров с измерительной катушкой и предусилителем от минус 29 до плюс 70 (фланец из углеродистой стали) от минус 40 до плюс 70 (фланец из нержавеющей стали) | |||||
|
для расходомеров предусилителем от минус 29 до плюс 1 от минус 40 до плюс 1 |
с измерительной катушкой и и с 24-дюймовым стояком 70 (фланец из углеродистой стали) 07 (фланец из нержавеющей стали) | ||||
|
Габаритные размеры, мм, не более |
229x302 |
229x327 |
254x302 |
305x339 | |
|
Масса, кг, не более |
18 |
30 |
69 |
72 | |
1 значения даны для жидкости с удельным весом 0,8 и вязкостью 1,5 мПа-с
Для документов
истов 6
государственный реестр средств измерений Республики Беларусь
|
Характеристика |
Sentry | ||||||||
|
Диаметр условного прохода DN, мм |
100 |
150 LF |
150 |
200 |
250 |
300 |
400 |
450 |
500 |
|
Максимальный расход, м3/ч |
240 |
400 |
635 |
1195 |
1910 |
2860 |
4295 |
5565 |
6680 |
|
Минимальный расход, м3/ч |
24 |
40 |
64 |
120 |
191 |
286 |
430 |
557 |
668 |
|
Пределы допускаемой основной относительной погрешности1, % |
±0,15 ±0,10 (опция) ±0,07 (опция) | ||||||||
|
Максимальная вязкость, мПа/с |
от 0,5 до 20 | ||||||||
|
Максимальное рабочее давление, кПа |
Углеродистая сталь: 1965 5102 10205 Нержавеющая сталь: 1896 - 4964 9929 | ||||||||
|
Рабочий диапазон температур, °C |
для расходомеров с измерительной катушкой от минус 29 до плюс 107 (фланец из углеродистой стали) от минус 46 до плюс 107 (фланец из нержавеющей стали) для расходомеров с измерительной катушкой и предусилителем от минус 29 до плюс 70 (фланец из углеродистой стали) от минус 46 до плюс 70 (фланец из нержавеющей стали) для расходомеров с измерительной катушкой и предусилителем с удлинителем от минус 29 до плюс 107 (фланец из углеродистой стали) от минус 46 до плюс 107 (фланец из нержавеющей стали) | ||||||||
|
Габаритные размеры, мм, не более |
305x337 |
356x404 |
356x404 |
406x462 |
610x533 |
762x584 |
1016x669 |
1143x727 |
1270x746 |
|
Масса, кг, не более |
50 |
134 |
111 |
114 |
294 |
340 |
490 |
638 |
686 |
|
1 значения даны для жидкости с удельным весом 0,82 и вязкостью 1 мПа с | |||||||||
Комплектность
Комплект поставки расходомеров жидкости турбинных Smith Meter серии MVTM, Guardsman, Sentry определяется заказом и отражается в спецификации.
Основной комплект включает:
- расходомер;
- комплект монтажных частей;
- руководство по эксплуатации.
Знак утверждения типа
тю ЖсгЖагации
[Государственный oeecrnl \ Республики Беларусь / \Д-™ документов/
Знак Утверждения типа наносится на титульный лист руководств типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Smith Meter GmbH" (Германия) корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты);
МИ 1974-95 «Рекомендация ГСИ. Преобразователи расхода турбинные. Методика поверки».
Заключение
Расходомеры жидкости турбинные Smith Meter серии MVTM, Guardsman, Sentry соответствуют требованиям технической документации фирмы "Smith Meter GmbH" корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ. Аттестат аккредитации № BY/112 02.1.0.0025 г. Минск, Старовиленский тракт, 93, тел. 334-98-13
