Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов AccuLoad III, MicroLoad

Назначение

Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов MicroLoad (далее - преобразователи) предназначены для контроля и управления процессом налива одного продукта через один стояк/рукав. Преобразователи могут работать как автономный прибор или быть частью системы, в составе которой они связаны с системой автоматизации.

Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов AccuLoad III (далее - преобразователи) предназначены для контроля и управления (от одного до шести) стояками, каждый из которых может использоваться для подачи, как основного продукта, так и смеси продуктов

Область применения - контроль при наливе и сливе спиртов, нефтепродуктов, антифриза, смазочных масел, жидкого топлива, растворителей, удобрений, сжиженного нефтяного и природного газа и химикалий на нефтебазах, в технологических установках и резервуарных парках.

Описание

Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов MicroLoad представляют собой микропроцессорный прибор, с возможностью пересчета объема в зависимости от температуры, давления и плотности. Преобразователи выполнены во взрывозащищенном исполнении с маркировками взрывозащиты 1Ех d [ib] ПВ Тб Gb.

Корректировка температуры обеспечивает возможность пересчета объема в случаях отклонений температуры продукта от эталонной температуры. Это свойство используется с помощью термопреобразователя сопротивления PRTD.

Корректировка по давлению обеспечивает возможность пересчета объема наливаемого продукта при изменениях давления с использованием входного сигнала (4 - 20) мА от датчика давления. Это свойство содержит также функции управления в реальном времени для поддержания давления в системе на расходомере на минимально допустимом, определяемом пользователем уровне.

Корректировка по плотности обеспечивает возможность пересчета объема наливаемого

в 5

или

ого

продукта при изменяющихся плотностях. При помощи связей с измерителя Apollo плотность может считываться непосредственно или может быть полу сигнала (4 - 20) мА.

Блок MicroLoad способен управлять четырьмя системами впрыска при

Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов AccuLoad III представляют собой многоканальный, базирующийся на микропроцессоре прибор который конфигурируется в соответствии с конкретным программным обеспечением. Преобразователи выполнены во взрывозащищенном исполнении с маркировками взрывозащиты 1Ех d IIB Тб Gb.

AccuLoad III разработан для управления:

- от одного до шести стояков с основным продуктом (все продукты могут подаваться одновременно).

- от одного до шести стояков; через любой из них может осуществляться последовательный налив до 6 нефтяных или химических продуктов. Все шесть наливных стояков могут осуществлять налив одновременно.

- смешиванием до шести нефтяных продуктов с помощью одного наливного стояка. Все продукты проходят через систему измерения, смешиваются вниз по потоку от системы измерения и подаются через один наливной стояк в транспортную емкость или хранилище.

- смешиванием основных и дополнительных продуктов. Дополнительный продукт измеряется и дозируется с помощью клапана, а основной продукт является свободно проходящим. Второй расходомер и клапан управления находятся вниз по потоку от точки смешивания и производят измерения/контродь расхода смешанного продукта.

AccuLoad III способен управлять четырьмя измерительными системами впрыска присадок.

Внешний вид преобразователей представлен на рисунке 1.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

AccuLoad III

MicroLoad

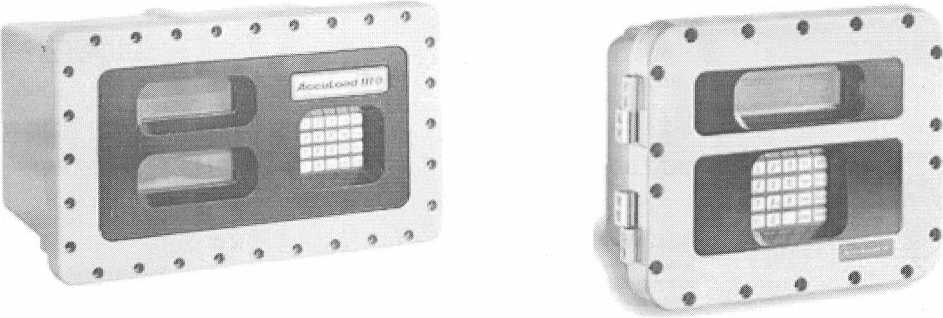

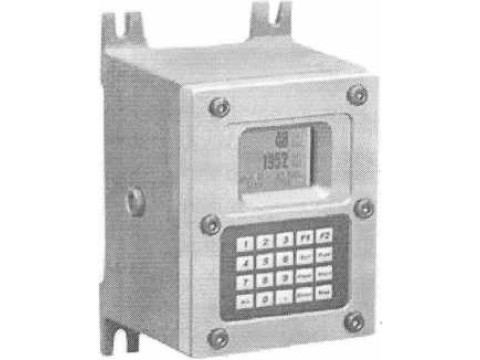

Рисунок 1 Внешний вид преобразователей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики преобразователей приведены в таблице 1.

Таблица 1

Комплектность

Комплект поставки преобразователей измерительно-управляющих для процессов налива и слива нефти и нефтепродуктов AccuLoad III, MicroLoad определяется заказом и отражается в спецификации.

Основной комплект включает:

- преобразователь;

- комплект монтажных частей;

- руководство по эксплуатации;

- методику поверки.

Знак утверждения типа

Знак Утверждения типа наносится на титульный лист руководства типографским способом.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Smith Meter GmbH" (Германия) корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты);

МРБ МП. 1933-2009 «Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов AccuLoad III, MicroLoad. Методика поверки»

Заключение

Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов AccuLoad III, MicroLoad соответствуют требованиям технической документации фирмы "Smith Meter GmbH" корпорации "FMC Technologies Measurement Solution Inc." (Соединенные Штаты).

Преобразователи измерительно-управляющие для процессов налива и слива нефти и нефтепродуктов AccuLoad III, Micro Load соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (Сертификат соответствия № ТС RU C-US.TBO5.B.O1168, срок действия до 08.06.2020).

Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Аттестат аккредитации № BY/112 02.1.0.0025 г. Минск, Старовиленский тракт, 93, тел. 334-98-13
