Анализаторы ртути Юлия-5К
| Номер в ГРСИ РФ: | РБ 03 09 3581 16 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "НПО "Метрология", г. Казань |
Анализаторы ртути "Юлия-5К" (далее анализаторы) предназначены для измерения массовой концентрации общей ртути в жидких, газообразных и твердых пробах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3581 16 |
| Наименование | Анализаторы ртути Юлия-5К |
| Год регистрации | 2016 |
| Номер сертификата | 12239 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2020-07-28 |
| Получатель сертификата | ООО "НПО "Метрология", г. Казань, Российская Федерация (RU) |
Производитель / Заявитель
ООО "НПО "Метрология"
Адрес: ул. Васильченко, д. 1, оф. 244-247
Контакты: +7 843 5 122 196 / +7 843 5 122 204
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по методике 20972-01 МП. |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Татарстан" (аттестат аккредитации - № RA.RU. 311483, шифр поверительного клейма - АМ)(НТК №11-07). |
Поверители
Скачать
|
Описание типа РБ 03 09 3581 16 [2013-01-10]
rb-03-09-3581-16_2013-01-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3581 16 [2016-10-04]
rb-03-09-3581-16_2016-10-04.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы ртути "Юлия-5К" (далее анализаторы) предназначены для измерения массовой концентрации общей ртути в жидких, газообразных и твердых пробах.
Описание
В основу принципа работы анализатора положен непламенный атомно-абсорбционный метод «холодного пара», основанный на измерении поглощения излучения на длине волны 253,7 нм атомами ртути, выделяемыми из анализируемой пробы после восстановления ртути до атомарного состояния.

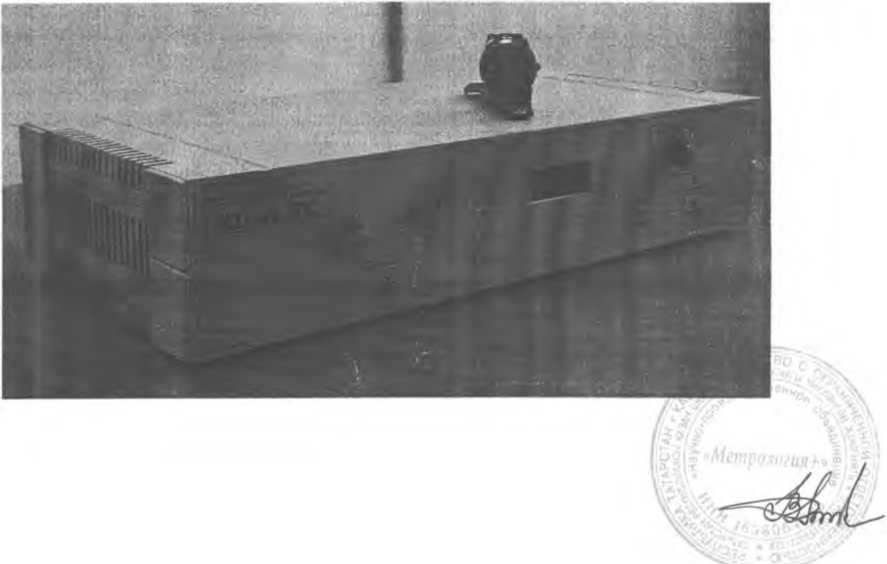

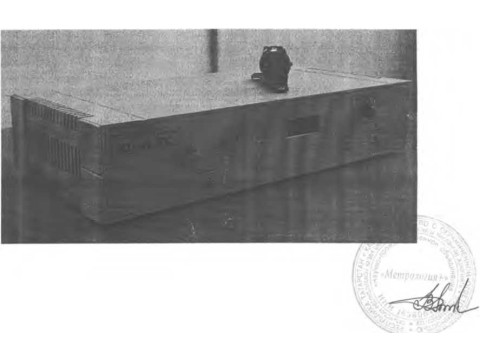

Конструктивно анализатор представляет собой настольный моноблок, включающий источник света (ртутную лампу), кювету, фотоприемник, регистрирующий и газодинамический блоки, стабилизированные источники питания с индикацией результатов измерения в единицах массовой концентрации общей ртути на цифровое табло.
При подаче питания на анализатор через кювету на фотоприемник проходит полная энергия излучения ртутной лампы. При этом величина тока на фотоприемнике максимальна.
Анализируемая проба в виде раствора подвергается предварительной пробоподготовке с целью восстановления всей имеющейся в ней ртути до атомного состояния. После пары ртути подаются потоком воздуха в кювету, где абсорбируются на золотом сорбенте, а затем путем импульсной подачи напряжения на нихромовую спираль концентратора испаряются в измерительную кювету, где они поглощают излучение ртутной лампы, в результате чего величина электрического тока в цепи фотоприемника изменяется пропорционально количеству атомов ртути в потоке воздуха, проходящем через кювету. Фотоприемник преобразует световую энергию в электрический сигнал, поступающий на регистрирующий блок. В регистрирующем блоке осуществляется преобразование и обработка сигнала с выходом информации на цифровое табло в единицах массовой концентрации общей ртути. Количественное определение массовой концентрации общей ртути осуществляется автоматически по градуировочному графику, занесенному в память контролера.
Анализаторы имеют три модификации, которые отличаются диапазонами измерений.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1, таблице 2, таблице 3.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
GAUSS 8.0 |
|
Номер версии (идентификационный номер) ПО |
3.53 |
|
Цифровой идентификатор ПО |
ebc3eae4b965d6be8faee81 c7af3def8 |
|
Другие идентификационные данные, если имеются |
- |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
IDM 2010 АРК with TSP.hex |
|
Номер версии (идентификационный номер) ПО |
10.5 |
|
Цифровой идентификатор ПО |
03F111FE |
|
Другие идентификационные данные, если имеются |
- |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
IDM 2014 АРК external ADC.hex |
|
Номер версии (идентификационный номер) ПО |
14.2 |
|
Цифровой идентификатор ПО |
6E47D89A |
|
Другие идентификационные данные, если имеются |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).
Технические характеристики
1. Диапазоны измерений массовой концентрации ртути, мкг/дм3 от 0,01 до 10,00
2. Пределы допускаемой относительной погрешности анализатора ртути, %
для диапазона от 0,01 до 0,10 мкг/дм3
для диапазона от 0,10 до 1,00 мкг/дм3
для диапазона от 1,0... 10,0 мкг/дм3
3. Объем анализируемой пробы, см3
4. Время одного измерения, мин, не более
5. Потребляемая мощность. В А, не более
6. Время непрерывной работы, ч, не более
7. Время установления рабочего режима, мин. не более
+?з
8. Напряжения электропитания, В 220 _33
9. Частота тока питания, Гц 50 ± 1
10. Отклонение результата измерений массовой концентрации при крайних значениях напряжения питающей сети от результата измерений при номинальном напряжении, %, не более
11. Габаритные размеры, мм, не более
12. Масса анализатора, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °C
10...35
80
84...107
- оз носительная влажность воздуха при температуре 25 °C, %
- атмосферное давление, кПа
Знак утверждения типа
наносится на лицевую панель прибора и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4
|
JYs |
Обозначение изделия |
Наименование изделия |
Кол-во, шт. |
|
1. |
«Юлия-5К» |
Анализатор ртути |
1 |
|
2. |
Кабель для подключения анализатора ртути к ПК |
1 | |
|
3. |
Программа GAUSS 8.0 (на диске) |
1 | |
|
4. |
Видеокурс по обучению работе на анализаторе ртути «Юлия-5К» (на диске) ■ |
1 | |
|
5. |
Сорбент «Чистый воздух» |
2 | |
|
6. |
ШПП-02-10 |
Штатив для пробирок |
1 |
|
7. |
Барботер |
4 | |
|
8. |
ТУ 6-05-1533-85 |
Трубка поливинилхлоридная (внутренний диа-мегр - 4 мм) 50 см |
4 |
|
9. |
Олива с силикагелем |
2 | |
|
10. |
ГСО 8004-93/8006-93 |
Стандартный образец состава водного раствора ртути, ампула |
10 |
|
И. |
Хлорид олова, кг |
0,1 | |
|
Эксплуатационная документация | |||
|
12. |
4215-005-77187300-2010 ПС |
Паспорт |
1 |
|
13. |
4215-002-77187300-2010 РЭ |
Руководство по эксплуатации |
1 |
|
14. |
4215-003-77187300-2010 МП |
Методика поверки |
1 |
|
15. |
4215-004-77187300-2010 ип |
Инструкция по приготовлению поверочных растворов |
1 |
|
16. |
Описание программы GAUSS 8.0 |
1 | |
|
17. |
4215-006-77187300-2010 ПС |
Паспорт на сорбент «Чистый воздух» |
1 |
|
18. |
"4215-007-77187300-2010 С |
Руководство по эксплуатации сорбента «Чистый воздух» |
1 |
|
19. |
Паспорт на ГСО 8004-93/8006-93 |
1 | |
|
20. |
Паспорт на хлорид олова |
1„..... | |
Поверка
осуществляется по документу МП 20972-01 "Инструкция. Анализаторы ртути '*Юлия-5К".
Методика поверки", разработанная и утвержденным ВНИИМ им. Д.И. Менделеева октябре
2000 г. и входящим в комплект поставки. ■ У
При поверке применяют:
- стандартный образец состава водного раствора ионов ртути ГСО 8004-93/8006-93;
- пипетки по ГОСТ 29228-91:
- колбы наливные, цилиндр по ГОСТ 1770-74;
- весы лабораторные общего технического назначения типа ВЛД-200 по ГОСТ Р 53228-2008;
- термометр ртутный стеклянный лабораторный ТЛ-4.4Б-2 по ГОСТ 8.317-78,
пределы измерения от 0 до 55 °C.
Сведения о методах измерений
изложены в разделе р. 7 «Порядок работы» Паспорта.
Нормативные документы
1. Технические условия 4215-001-77187300-2010 ТУ
