Хроматографы газовые серии GC
| Номер в ГРСИ РФ: | РБ 03 09 3403 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "Shimadzu Corporation", Япония |
Хроматографы газовые серии GC (в дальнейшем - хроматографы) предназначены для количественного химического анализа органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3403 19 |
| Наименование | Хроматографы газовые серии GC |
| Год регистрации | 2019 |
| Номер сертификата | 12340 |
| Дата регистрации | 2019-01-31 |
| Срок действия | 2024-01-31 |
| Получатель сертификата | фирма "Shimadzu Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Shimadzu Corporation"
Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan
Контакты: 81(3)3219-5641, 81(3)3219-5710
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1702 - 2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 3403 19 [2013-01-04]
rb-03-09-3403-19_2013-01-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3403 19 [2019-09-30]
rb-03-09-3403-19_2019-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3403 19 [2007-06-28]
rb-03-09-3403-19_2007-06-28.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые серии GC (в дальнейшем - хроматографы) предназначены для количественного химического анализа органических и неорганических веществ.
Область применения - пищевая, фармацевтическая, химическая, биохимическая промышленности, экологический контроль, аналитические лаборатории научноисследовательских институтов и предприятий.
Описание
Принцип действия хроматографов основан на разделении смесей веществ и последующим их детектировании.
Хроматографы газовые серии GC выпускают следующих модификаций:
- GC-2014:
при использовании насадочных колонок:
GC-2014A - без детекторов;
GC-2014AF - с детектором ионизации в пламени (ПИД);
GC-2014ATF - с детектором ионизации в пламени и детектором по теплопроводности (ПИД+ДТП);
GC-2014AT - с детектором по теплопроводности (ДТП);
при использовании капиллярных колонок
GC-2014Asc - без детекторов;
GC-2014AFsc - с детектором ионизации в пламени (ПИД);
при использовании насадочных/капиллярных колонок
GC-2014AF/SPL - с детектором ионизации в пламени (ПИД);
GC-2014ATF/SPL - с детектором ионизации в пламени и детектором по теплопроводности (ПИД+ДТП);
-GC-2010 Plus:
GCMS-QP2010Ultra - с масс-селективным детектором;
GCMS-QP2010SE - с масс-селективным детектором;
BID-2010Plus - с ионизационным детектором барьерного типа;
GCMS-QP2020 - с моноквадрупольным детектором;
GCMS-TQ8040 - с трехквадрупольным детектором;
GCMS-TQ8050 - с трехквадрупольным детектором;
- Nexis GC-2030:
FID-2030 - с детектором ионизации в пламени (ПИД);
TCD-2030 - с детектором по теплопроводности (ДТП);
ECD-2030 - с детектором электронозахватным (ЭЗД);
FPD-2030 - с детектором пламенно-фотометрическим (ПФД);
FTD-2030 - с детектором термоионным (ТИД);
BID - с ионизационным детектором барьерного типа.
Дополнительно могут поставляться автоматический дозатор, пиролизатор, термоди-сорбер.
Программное обеспечение GCsolution, GCMSsolution, LabSolutions GC, LabSolu-tionsDB/CS позволяет осуществлять функции настройки хроматографа, сбора и математической обработки данных.

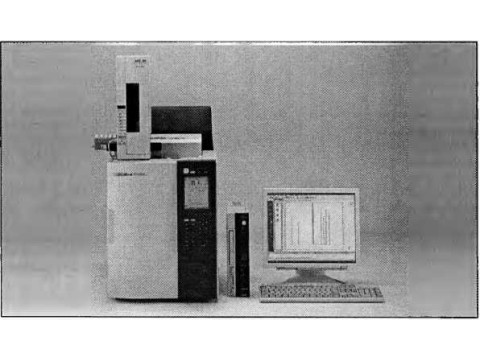

Внешний вид хроматографов приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

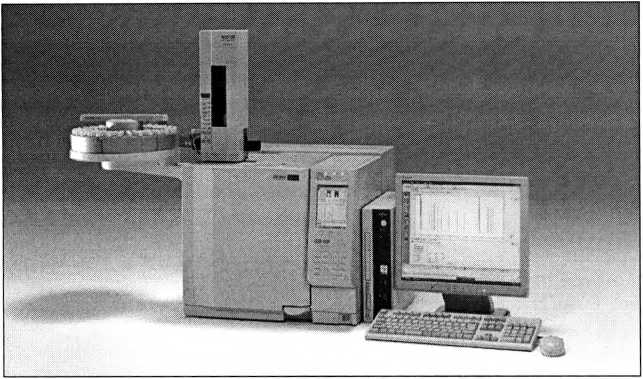

Хроматограф газовый GC-2014

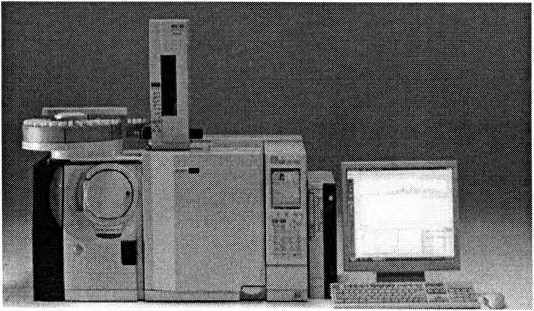

Хроматограф газовый GC-2010 Plus с масс-селективным детектором Рисунок 1 Внешний вид хроматографов

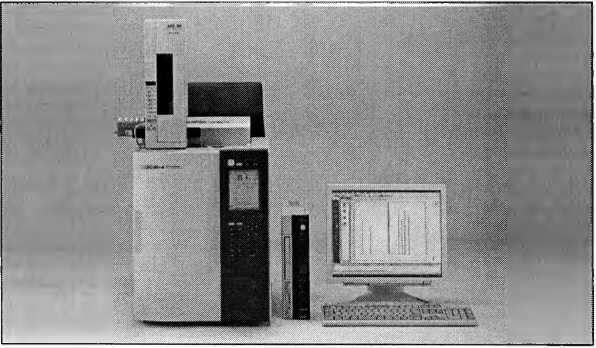

Хроматограф газовый GC-2010
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблицах 1-6.
Таблица 1
|
Характеристика |
Значение | |||||||
|
Тип детектора |
GC-2014 | |||||||
|
при использовании насадочных колонок |
при использовании капиллярных колонок |
при использовании насадочных/капиллярных колонок | ||||||
|
GC-2014A |
GC-2014AF |
GC-2014ATF |
GC-2014AT |
GC-2014ASC |
GC-2014AFSC |
GC-2014AF/SPL |
GC-2014ATF/SPL | |
|
без детекторов |
пид |
ПИД+ ДТП |
ДТП |
без детекторов |
ПИД |
пид |
ПИД+ ДТП | |
|
Предел детектирования, не более |
3 пг С/с (додекан) для ПИД 40000 мВ см3/мг для ДТП | |||||||
|
Чувствительность, не менее |
10-10'3 Ас/гдля N2(n-C16)) для ПИД 74О'3 Ас/гдля Не (п-С16))Для ПИД 800 мВ см3/мг (п-С10) для ДТП | |||||||
|
ОСКО, %, не более - при автоматическом дозировании • по площади пика • по времени удерживания - при ручном дозировании • по площади пика • по времени удерживания |
2 0,5 4 1 | |||||||
|
Диапазон рабочих температур, °C |
от 10 до 35 | |||||||
|
Габаритные размеры, мм, не более |
400x690x607 | |||||||
|
Масса, кг, не более |
48 | |||||||
|
Потребляемая мощность, кВ А, не более |
2,6 | |||||||
|
Номинальное напряжение | питания переменного тока, В |
100/120/230/240 | |||||||
Таблица 2
|
Характеристика |
Значение | |
|
—-------- детектора |
GC-20- |
0 Plus |
|
GCMS-QP2010Ultra масс-селективный |
GCMS-QP2010SE масс-селективный | |
|
Диапазон регистрируемых масс, а.е.м. |
от 1,5 до 1090 |
от 1,5 до 1000 |
|
Максимальная скорость сканирования, а.е.м./с |
20000 |
10000 |
|
ОСКО, %, не более • по площади пика • по времени удерживания |
5 1 | |
|
Соотношение сигнал/шум (режим Scan) ионизация электронным ударом EI положительная химическая ионизация PCI отрицательная химическая ионизация NCI |
500:1 (1 пгдля ОФН, m/z=272, газ-носитель гелий) 300:1 (1 пгдля ОФН, m/z=272, газ-носитель водород) 500:1 ( 100 пгдля бензофенона, m/z=183) 500:1 (100 фгдля ОФН m/z=272) |
600:1 (1 пгОФН, m/z=272) |
|
Диапазон рабочих температур, °C |
от 18 до 28 | |
|
Габаритные размеры, мм, не более |
985x1347x1029 |
860x530x440 |
|
Масса, кг, не более |
85 |
76 |
|
Потребляемая мощность, кВ А, не более |
2,8 |
2,6 |
|
Напряжение питания переменного тока, В |
от 100 до 230 | |
|
Характеристика |
Значение |
|
' _____Тип детектора |
GC-2010 Plus |
|
BID-201 OPIus ионизационный детектор барьерного типа | |
|
Предел детектирования, не более |
1 пгС/с(додекан) |
|
ОСКО, %, не более - при автоматическом дозировании • по площади пика • по времени удерживания - при ручном дозировании • по площади пика • по времени удерживания |
2 0,5 4 1 |
|
Диапазон рабочих температур, °C |
от 10 до 35 |
|
Габаритные размеры, мм, не более |
515x490x640 |
|
Масса, кг, не более |
31 |
|
Потребляемая мощность, кВ А, не более |
2,6 |
|
Номинальное напряжение питания переменного тока, В |
100/115/230 |
Таблица 4
|
Характеристика |
Значение | ||
|
~"~~~—-^Тип детектора |
GC-2010 Plus (масс-селективный) | ||
|
GCMS-QP2020 моноквадрупольный |
GCMS-TQ8040 трехквадрупольный |
GCMS-TQ8050 трехквадрупольный | |
|
Диапазон регистрируемых масс, а.е.м. |
от 1,5 до 1090 |
от 10 до 1090 |
от 10 до 1090 |
|
Максимальная скорость сканирования, а.е.м./с |
20000 | ||
|
ОСКО, %, не более • по площади пика • по времени удерживания |
5 1 | ||
|
Соотношение сигнал/шум (режим Scan) ионизация электронным ударом EI |
2000:1 (1 пгдля ОФН, m/z=272) (газ-носитель гелий) 300:1 (1 пгдля ОФН, m/z=272) (газ-носитель водород) |
1500:1 (1 пгдля ОФН, m/z=272) (газ-носитель гелий) 300:1 (1 пгдля ОФН, m/z=272) (газ-носитель водород) |
2000:1 (1 пгдля ОФН, m/z=272) (газ-носитель гелий) |
|
Соотношение сигнал/шум (режим MRM) ионизация электронным ударом EI положительная химическая ионизация CI |
- |
8000:1 (100 фг для ОФН, m/z=272—>222) (газ-носитель гелий) 200:1 (100 фгдля бензофенона-d 10 m/z=193—>110) (газ-носитель гелий, газ-реагент метан) |
40000:1 (100 фгдля ОФН, m/z=272—>222) (газ-носитель гелий) 5000:1 (1 пг для бензофенона-d 10 m/z=193—>110) (газ-носитель гелий, газ-реагент метан) |
|
Соотношение сигнал/шум (режим SIM) отрицательная химическая ионизация NCI |
- |
400:1 (10 фгдля ОФН, m/z=272) (газ-реагент метан) |
10000:1 (100 фг для ОФН, m/z=272) (газ-носитель гелий) |
|
Диапазон рабочих температур, °C |
от 18 до 28 | ||
|
Габаритные размеры, мм, не более |
985x1347x1029 |
860x530x440 | |
|
Масса, кг, не более |
85 |
76 | |
|
Потребляемая мощность, кВ А, не более |
2,8 |
2,6 | |
|
Напряжение питания переменного тока, В |
от 100 до 230 | ||
|
Характеристика |
Значение | |||||
|
— 1 и-: денгк-пра |
Nexis GC-2030 | |||||
|
FID-2030 |
TCD-2030 |
ECD-2030 |
FPD-2030 |
FTD-2030 |
BID-2030 | |
|
ПИД |
ДТП |
эзд |
ПФД |
тид |
BID | |
|
Предел детектирования, не более |
2 пС/с (додекан) |
20000 мВ см3/мг (декан) |
4 фг/с (гексахлоран-н) |
45 фгР/с (трибутилфосфат) 2 nrS/c (додекан-тиол) |
0,1 nrN/c (азобензол) 0,01 пгР/с (малатион) |
0,8 пгС/с (додекан) |
|
ОСКО, %, не более - при автоматическом дозировании • по площади пика • по времени удерживания - при ручном дозировании • по площади пика • по времени удерживания |
5 0,5 10 1 | |||||
|
Диапазон рабочих температур, °C |
от 10 до 35 | |||||
|
Габаритные размеры, мм, не более |
515x440x530 | |||||
|
Масса, кг, не более |
43.5 | |||||
|
Потребляемая мощность, кВ А, не более |
2,6 | |||||
|
Напряжение питания переменного тока, В |
от 100 до 230 | |||||
Таблица 6
|
Характеристика |
Значение | ||
|
---___Тип детектора |
Nexis GC-2030 (масс-селективный) | ||
|
GCMS-QP2020 NX моноквадрупльный |
GCMS-TQ8040 NX трехквадрупольный |
GCMS-TQ8050 трехквадрупльный | |
|
Диапазон регистрируемых масс, а.е.м. |
от 1,5 до 1090 |
от 10 до 1090 |
от 10 до 1090 |
|
Максимальная скорость сканирования, а.е.м./с |
20000 | ||
|
ОСКО, %, не более • по площади пика • по времени удерживания |
5 1 | ||
|
Соотношение сигнал/шум (режим Scan) ионизация электронным ударом EI положительная химическая ионизация CI |
2000:1 (1 пгдля ОФН, m/z=272) (газ-носитель гелий) 300:1 (1 пгдля ОФН, m/z=272) (газ-носитель водород) 1200:1 (100 пгдля бензофенона m/z=183) (газ-носитель гелий, газ-реагент метан) 120:1 (100 фгдля ОФН m/z=272) (газ-носитель гелий, газ-реагент метан) |
1500:1 (1 пгдля ОФН, m/z=272) (газ-носитель гелий) |
2000:1 (1 пгдля ОФН, m/z=272) (газ-носитель гелий) |
|
Соотношение сигнал/шум (режим MRM) ионизация электронным ударом EI положительная химическая ионизация CI |
18000:1 (110 фгдля ОФН, m/z=272—>222) (газ-носитель гелий) 2000:1 (1 пгдля бензофенона-d10 m/z=193—>110) (газ-носитель гелий, газ-реагент метан) |
40000:1 (100 фгдля ОФН, m/z=272-»222) (газ-носитель гелий) 5000:1 (1 пгдля бензофено-на-сНО m/z=193—>110) (газ-носитель гелий, газ-реагент метан) | |
|
Соотношение сигнал/шум (режим SIM) отрицательная химическая ионизация NCI |
4000:1 (100 фгдля ОФН, m/z=272) (газ-реагент метан) |
10000:1 (100 фгдля ОФН, m/z=272) (газ-носитель гелий) | |
|
Диапазон рабочих температур, °C |
от 18 до 28 | ||
|
Габаритные размеры, мм, не более |
860x540x440 |
940x880x440 |
940x880x440 |
|
Масса, кг, не более |
85 |
110 |
110 |
|
Потребляемая мощность, кВ А, не более |
2,8 |
2,6 | |
|
Напряжение питания переменного тока, В |
от 100 до 230 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации хроматографа типографским способом.
Комплектность
Комплект поставки хроматографа указан в таблице 5. Таблица 5
|
Наименование |
Количество |
|
Хроматограф газовый серии GC |
1 |
|
Программное обеспечение GCsolution, GCMSsolution, LabSolutions GC, LabSolutionsDB/CS |
1 |
|
Упаковка |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1702 - 2012 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Shimadzu Corporation" (Япония).
МРБ МП. 1702 - 2012 "Хроматографы газовые серии GC. Методика поверки".
Заключение
Хроматографы газовые серии GC соответствуют требованиям документации фирмы "Shimadzu Corporation" (Япония), ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU Д-JP.МБ32.В.10932, действительна до 04.04.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
