Системы высокоэффективной жидкостной хромотографии Waters

Назначение

Системы высокоэффективной жидкостной хроматографии Waters (в дальнейшем - системы) предназначены для качественного и количественного химического анализа органических и неорганических смесей веществ.

Системы могут использоваться в химической, нефтехимической, пищевой, фармацевтической промышленности, при контроле питьевых поверхностных и сточных вод.

Описание

Принцип действия систем основан на разделении смесей веществ на компоненты и последующим их детектировании.

Системы Waters позволяют полностью автоматизировать выполнение хроматографического анализа: задание и контроль режимных параметров, регистрация выходных сигналов, обработка результатов измерений и выдача протоколов с результатами анализа.

Системы выполнены в виде блочных конструкций, включающих в себя следующие узлы: насосы, детекторы, термостаты и системы охлаждения, разделительные колонки, блоки ввода проб.

Ввод образцов может осуществляться вручную или с помощью автосамплера.

Системы комплектуются следующими детекторами:

- детектор поглощения ультрафиолетового диапазона 2489;

- диодно-матричный детектор 2998;

- флуоресцентный детектор 2475;

- рефрактометрический детектор 2414;

- масс-спектрометрический детектор Quattro micro;

- испарительным детектором светорассеяния 2424;

- кондуктометрическим детектором 432

Детекторы поглощения ультрафиолетового диапазона 2489 -это высокочувствительные двухволновые детекторы для определения макроколичеств примесей на фоне пиков основных веществ.

Детекторы на диодной матрице 2998 выполняют анализ веществ на нескольких длинах волн одновременно. Регистрация анализируемого компонента одновременно на нескольких длинах волн дает возможность судить о чистоте вещества и идентифицировать очень близкие по своей структуре вещества.

Принцип действия масс-спектрометрических детекторов Quattro Micro основан на измерении отношения массы заряженных частиц материи (ионов) к их заряду. Детектирование пучков с различными отношениями масса/заряд проводят варьированием электрического поля.

Флуоресцентные детекторы 2475 работает в широком диапазоне длин волн. Ряд веществ (витамины, стероиды, сложные органические соединения) обладают способностью светиться под воздействием возбуждающего излучения. Интенсивность люминесценции пропорциональна интенсивности возбуждающего излучения.

Рефрактометрические детекторы 2414 - детекторы универсального типа. Принцип действия основан на измерении изменения показателя преломления растворителя при прохождении в нем молекул пробы.

Принцип действия детектора по светорассеянию (ELSD) основан на измерении рассеяния света микрочастицами анализируемого компонента. Детектор применяется для анализа полимеров, углеводородов, полисахаридов.

Кондуктометрический детектор 432 можно использовать для работы как в одноколоночном так и двухколоночном варианте (вторая колонка - подавляющая). Оригинальная конструкция ячейки (пять электродов) уменьшает уровень шума, что повышает чувствительность детектора и дает возможность анализировать неорганические ионы на уровне миллиардных долей.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Внешний вид системы приведен на рисунках 1-3.

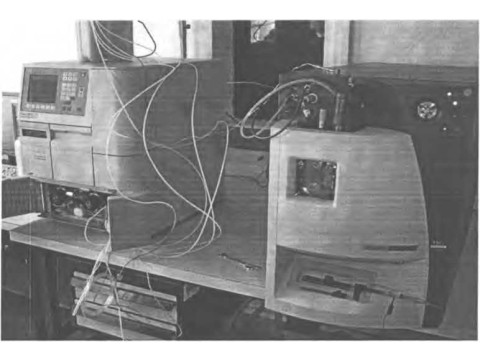

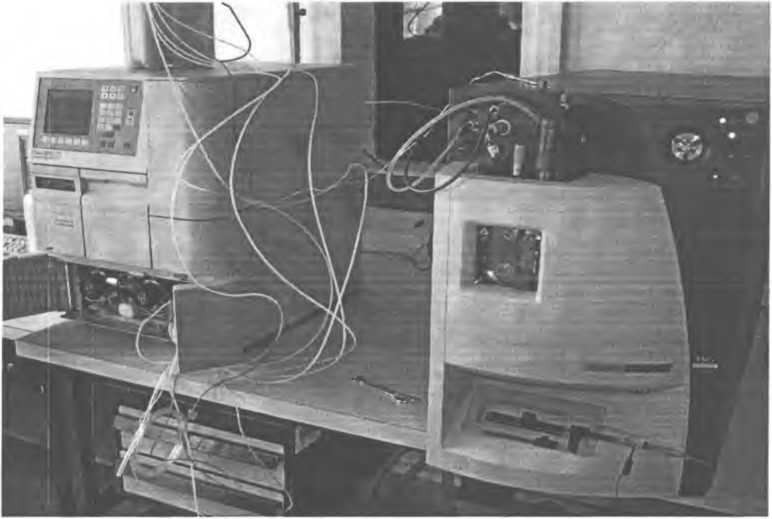

Рисунок 1- хроматографический модуль 2695 (Alliance) и масс-спектрометрический детектор Quattro micro

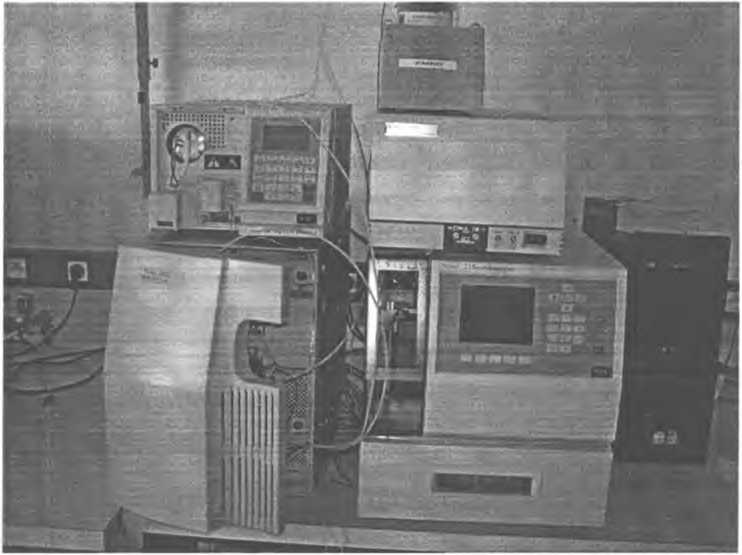

Рисунок 2 - автосамплер 717, градиентный насос 1525, диодно-матричный детектор 2998, флуоресцентный детектор 2475

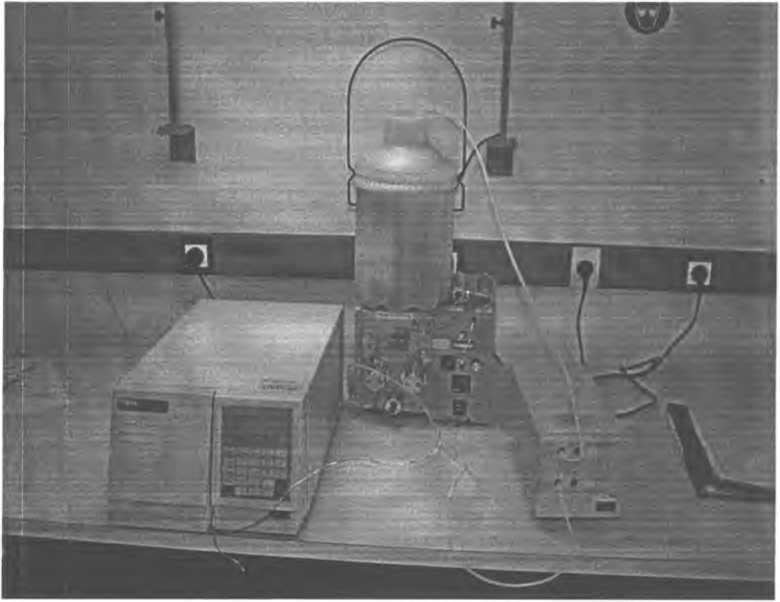

Рисунок 3 - рефрактометрический детектор 2475

Основные технические и метрологические характеристики

детекторы поглощения ультрафиолетового диапазона 2489

масс- спектрометрические детекторы Quattro Micro

детекторы на диодной матрице 2998

рефрактометрические детекторы 2414

Диапазон коэффициента преломления, ед. рефр

от 1,00 до 1,75

±2,5-10’7

±2,5-10’8

1,0

2,0

Дрейф нулевого сигнала за 1 час, ед. рефр/ч., не более

Уровень флуктуационных шумов,ед. рефр., не более

Предел относительного среднего квадратического отклонения выходного сигнала (ОСКО), %:

- по площадям пиков;

- по времени удерживания

Относительное изменение выходного сигнала за 8 часов

непрерывной работы, %, не более

// (Государственный реестр)

Л I средств измерений / \\ \         Берусь Л,

V. VДля          у

флуоресцентные детекторы 2475

Кондуктометрический детектор 432

Испарительный детектор светорассеяния 2424

Знак Утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию системы.

Комплектность

Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.

Основной комплект включает:

-система Waters в составе модуль хроматографический 2965 (Альянс) или насос 417, автосам-плер 2525 и детекторы;

-руководство по эксплуатации;

-методика поверки МРБ МП. 1647-2007 "Системы высокоэффективной жидкостной хроматографии Waters"

-программное обеспечение "MassLynx" и "Empower".

Технические документы

Техническая документация фирмы-изготовителя "Waters" (США).

Методика поверки МРБ МП. 1684-2013 "Системы высокоэффективной жидкостной хроматографии Waters".

Заключение

Системы высокоэффективной жидкостной хроматографии Waters соответствуют технической документации фирмы-изготовителя.

Межповерочный интервал - не более 12 месяцев (для систем, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г.Минск, Старовиленский тракт, 93

тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
