Устройства измерительные параметров релейной защиты РЕТОМ-21.2 (далее -устройства) предназначены:

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 99 5102 13
Наименование	Устройства измерительные параметров релейной защиты РЕТОМ-21.2
Год регистрации	2013
Номер сертификата	8431
Дата регистрации	2013-03-28
Срок действия	2017-07-20
Получатель сертификата	ООО "НПП "ДИНАМИКА", г. Чебоксары, Россия (RU)

Производитель / Заявитель

ООО "НПП "ДИНАМИКА"

Адрес: 428015, Чувашская республика, г. Чебоксары, ул. Анисимова, д. 6

Контакты: (8352) 58-07-13, 45-81-26, info@retom.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по БРГА.441322.040МП.
Признание поверки	Первичная при выпуске из производства: Чувашский ЦСМ (номер реестра - №044, шифр поверительного клейма - АР)(НТК №03-13).

Поверители

Скачать

Описание типа РБ 03 99 5102 13 [2013-05-23]

rb-03-99-5102-13_2013-05-23.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Устройства измерительные параметров релейной защиты РЕТОМ-21.2 (далее -устройства) предназначены:

- для воспроизведения в заданных диапазонах однофазного переменного тока или напряжения сетевой частоты; однофазного переменного тока или напряжения автономной регулируемой частоты, в том числе с возможностью регулирования фазы относительно опорного сигнала; постоянного напряжения или тока;

для измерения с помощью встроенного цифрового мультиметра воспроизводимых устройством токов и напряжений, угла фазового сдвига и частоты, а также внешних сигналов напряжения, тока, угла фазового сдвига и частоты;

- для измерения временных характеристик различных реле и коммутационных аппаратов с помощью встроенного цифрового секундомера.

Описание

Функционально устройство состоит из:

- трех независимых источников напряжения:

- источника 1 оперативного напряжения постоянного тока,

- источника 2 напряжения переменного тока на основе электронного генератора,

- источника 3 напряжения переменного тока на основе автотрансформатора;

- встроенного цифрового измерителя (мультиметра) для измерения напряжений и токов, частоты и угла фазового сдвига, как воспроизводимых устройством, так и от внешних источников;

- встроенного цифрового секундомера.

Устройства применяются для проверки и настройки реле (тока, напряжения, частоты, времени, указательных, промежуточных, и т.д.) и другого электрооборудования релейной защиты в различных отраслях промышленности.

При включении тумблера на выходе одноименного источника появляется напряжение/ток. Для источника 1 регулирование выходного напряжения осуществляется переменным резистором; для источника 2 уровень выходного сигнала устанавливается в цифровом виде; для источника 3 - автотрансформатором. Параметры

срабатывания/отпускания реле измеряются следующим образом: одновременно при коммутации - включении или выключении тумблеров пуска источника 2 или источника 3 и (или) от контактов внешнего (проверяемого) реле - осуществляется пуск секундомера и начинается отсчет времени. Останов секундомера производится от контактов проверяемого реле. В зависимости от выбранного режима секундомера имеется возможность измерения времени срабатывания / возврата контактов реле, длительности замкнутого/разомкнутого состояния контактов, разновременности срабатывания двух контактов, длительности дребезга срабатывания контактов и т.п.

Основными измерительными компонентами устройств являются четыре 16-разрядных АЦП, осуществляющих измерения мгновенных значений (выборок) напряжения или тока. На первых двух выполнены одинаковые схемы измерения напряжения, к которым с помощью коммутатора подведены все входы-выходы

лист №2 всего листов 7 напряжения устройства. На двух других выполнены одинаковые схемы обработки информации с датчиков тока. Выбор каналов также осуществляется с помощью коммутатора. Одновременная обработка четырех сигналов позволяет свести к минимуму погрешность разновременности преобразования аналогового сигнала в цифровой код, влияющую на вычисление фазового угла между сигналами.

Для каждого АЦП имеется буферная память для 4096 выборок сигнала на интервале 320 мс, используемых для дальнейшей цифровой обработки в микроконтроллере, размещенном на плате измерения (ПИ).

Все информация с платы измерения выводится на алфавитно-цифровое табло, размещенное на лицевой панели устройства. Управление устройством осуществляет другой микроконтроллер, размещенный на плате управления (ПУ). Для управления источником 2 имеется третий микроконтроллер, размещенный на плате генерирования (ПГ), таким образом, функции управления и измерения разнесены.

Цифровая обработка позволяет с использованием стандартных математических методов вычислить среднеквадратичное, средневыпрямленное, амплитудное значения параметров напряжения и тока. Для вычисления действующего значения сигнала на частоте 50 Гц используется цифровой полосовой фильтр.

Для вычисления углов фазовых сдвигов применен метод дискретного преобразования Фурье.

Для определения частоты используется цифровой метод вычисления периода сигнала с усреднением за время 320 мс (в диапазоне 45-55 Гц дополнительно используется цифровой полосовой фильтр).

Измерение временных параметров осуществляется путем контроля состояния контактов каждые 0,078 мс (длительность одного такта контроля). Начало отсчета тактов идет от сигнала «Старт», запускающего секундомер. Все моменты изменения состояния контактов, с текущим номером такта, записываются в специальную буферную память. Временные параметры рассчитываются путем анализа данных буферной памяти, с учетом длительности состояния контактов в тактах.

Устройство РЕТОМ-21.2 выполнено в пластиковом ударопрочном корпусе, по бокам и на крышке которого находятся ручки с противоскользящим покрытием. Корпус оснащен дополнительной выдвижной ручкой и двумя краевыми роликами для перемещения. Внутри корпуса установлены электронные компоненты, органы управления находятся на лицевой панели. Для предотвращения несанкционированного доступа к внутренним частям устройства на стык панели и корпус устройства наклеивается голографическая наклейка. Общий вид устройства представлен на рисунке 1.

Программное обеспечение

Характеристики программного обеспечения (ПО) приведены в таблице 1.

Устройства имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно на трех независимых микроконтроллерах, которые используются в платах управления (ПУ), генерирования (ПГ) и измерения (ПИ). Метрологически значимым является только ПО для платы измерения (ПИ), метрологические характеристики устройства определены с его учетом.

Изменение ПО возможно только в заводских условиях. Уровень защиты ПО для ПИ от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.

ПО для ПГ не имеет метрологически значимой части ПО СИ. Изменение ПО возможно только в заводских условиях.

С целью совершенствования функциональных возможностей устройства у потребителя имеется возможность обновления ПО для ПУ, не влияющего на метрологические характеристики СИ, с помощью специальных программных средств, предоставляемых предприятием-изготовителем.

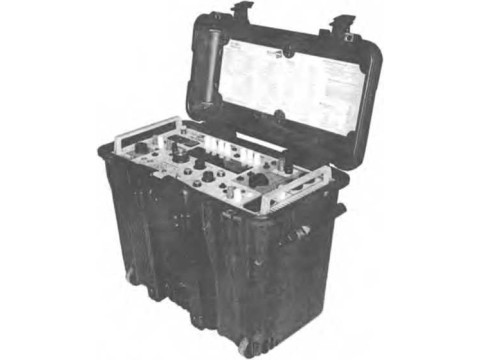

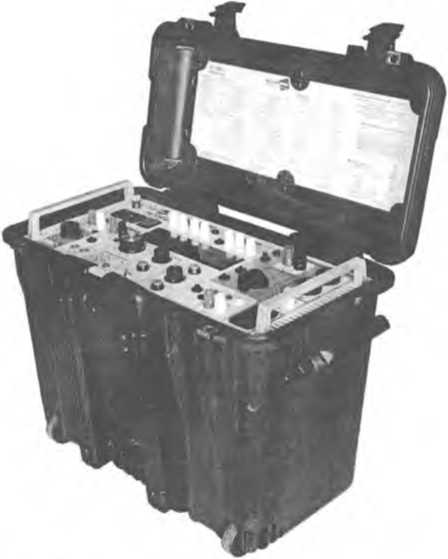

Рисунок 1 - Общий вид устройства измерительного параметров релейной защиты РЕТОМ-21.2

Таблица 1 - Характеристики программного обеспечения (ПО)

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
М икропрограмма для платы измерения (ПИ)	Retom21 Izm_v200.hex	Не ниже 2.0.0	По версии ПО	Не используется

Технические характеристики

Источник 1 (Выход «=U1»):

Род тока	постоянный
Диапазон регулирования выходного напряжения, В	от 176 до 264
Номинальный ток нагрузки, А	1,0
Источник 2 (Выход «~U2»): Род тока	переменный
Диапазоны регулирования выходного напряжения, В	0- 10 0-65 0-250
Сила выходного тока, А, не более (для диапазона регулирования выходного	10 1,5 0,6
напряжения) Диапазоны воспроизводимых частот, Гц	20-45 45-55 55- 1000
Дискретность изменения частоты, Гц, не более	0,5 0,001 0,5

Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

±0,5 ±0,001 ±0,5

Диапазон изменения угла сдвига фаз сигналов напряжения и тока, °

Дискретность изменения угла сдвига фаз, °, не более

Источник 3 (Выходы «~U3», «=U4», «~U5», «~U6»): Род тока:

от 0 до 360 ±0,3

- выходы «~иЗ», «~U5», «~U6»

- выход «=U4»

Частота воспроизводимых сигналов тока и напряжения (частота питающей сети), Гц Диапазоны регулирования напряжения (силы тока) - выход «~U3»

переменный выпрямленный/ постоянный

45-65

от 11 до 500 В (от 0 до 8 А); от 5,5 до 250 В (от 0 до 16 А); от 0,9 до 40 В (от 0 до 100 А);

- выход «=U4»

- выпрямленный ток

- постоянный ток

- выход «~U5»

- длительный режим работы

- кратковременный режим работы (0,5 с)

- выход «~U6»

- длительный режим работы

- кратковременный режим работы (0,5 с)

Встроенный цифровой мультиметр:

Род тока

Минимальное время измерения силы тока, напряжения, мс

Амперметр

Диапазоны измерений силы тока, А:

от 5,4 до 250 В (от 0 до 10 А);

от 7,6 до 350 В (от 0 до 5 А);

от 0 до 10 В (от 0 до 200 А);

от 0 до 10 В (до 700 А)

от 0 до 250 В (от 0 до 6 А);

от 0 до 250 В (до 30 А)

постоянный / переменный 320

- источника 1

- источника 2

- источника 3

0,2-2

0,02-0,2; 0,2-2,0; 2-20 0,05 - 0,5; 0,5 - 5,0; 5 - 50;

7-70; 70-700

Диапазоны измерений силы переменного тока на входе РА, А

Пределы допускаемой основной абсолютной погрешности измерения силы тока, А:

0,01-0,1; 0,1 - 1,0; 1 - 10

- для диапазонов 7 - 70 А, 70 - 700 А

- для остальных диапазонов (кроме диапазонов

0,2 - 2 А, 7 - 70 А, 70 - 700 А)

Пределы допускаемой основной приведенной погрешности измерения силы тока для диапазона 0,2 - 2 А, % Вольтметр

Диапазоны измерений напряжения, В

Пределы допускаемой абсолютной основной погрешности измерения напряжения, В

± (0,01-ХИзм. +0,001-Хк.)

± (0,005 Хизм.±0,0005 Хк.)

0,06-6; 6-600

± (0,005 Хизм. + 0,0005-Хк.)

Частотомер
Диапазоны измерения частоты по входу напряжения,	от 20	от 45	от 55
Гц Пределы допускаемой абсолютной погрешности	до 45	до 55	до 1000
измерения частоты по входу напряжения, Гц Минимально допустимое значение уровня напряжения при измерении частоты, мВ Фазометр Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, ° Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, ° Минимально допустимое значение уровня напряжения при измерении фазы, мВ * Измеряется только в пределах отклонения частоты сети от 45 до 55 Гц, для сигналов основной гармоники	±0,05	±0,005 600 от 0 до 360* ±1,0 600	±0,5
Примечание - В формулах абсолютной погрешности приняты обозначения: Хизм. - измеренное значение; Хк - верхнее значение (предел) диапазона измерений. Встроенный цифровой секундомер:
Диапазоны измерений временных	0-999,9	1,000-	10,00 -
интервалов	мс	9,999 с	99,99 с
Разрешающая способность Пределы допускаемой абсолютной	0,1 мс	0,001 с	0,01 с
погрешности измерения временных интервалов	±0,5 мс;	±0,01 с;	±0,01 с;

Рабочие условия применения:

рабочий диапазон температур, °C

относительная влажность воздуха при 25 °C, не более высота над уровнем моря, м, не более

питание устройства:

от - 20 до ± 50 80% 2000

- частота однофазной сети, Гц - напряжение сети, В

от 45 до 65 от 187 до 264

Габаритные размеры устройств, мм, не более Масса, кг, не более

540x460x300

Знак утверждения типа

Знак утверждения типа наносится при изготовлении паспортной таблички (шильдика) и типографским способом на титульные листы руководства по эксплуатации и паспорта устройств измерительных параметров релейной защиты РЕТОМ-21.2.

Комплектность

В комплект поставки входят:

-	устройство РЕТОМ-21.2	1 шт.
-	кабель сетевой	1 шт.
-	комплект ЗИП согласно ведомости ЗИП БРГА.441322.040 ЗИ
-	паспорт	1 экз;
-	руководство по эксплуатации	1 экз;
•	методика поверки	1 экз.

Поверка

осуществляется в соответствии с документом «Устройства измерительные параметров релейной защиты РЕТОМ-21.2. Методика поверки» БРГА.441322.040 МП, утвержденным ФГУП «ВНИИМС» в апреле 2012 г.

Перечень рекомендуемых средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2 - Основные средства поверки

Наименование типа средства измерения	Тип средства измерений	Диапазон (пределы) воспроизведения/измерения, рабочее напряжение	Основная погрешность (класс точности)
Калибратор универсальный	Н4-11	0,1 мВ-600 В 10 мкА - 50 А	не более ± (0,1% изм. +0,03% пред.)
Вольтметр универсальный	В7-78/1	-U: 100 мВ; 1; 10; 100; 750 В =1: 10; 100 мА; 1;3 А	не более ± (0,06% изм. +300 е.м.р.) не более ± (0,1% изм. +10 е.м.р.)
Амперметр цифровой	СА3010/2	=/~ 1: 50; 100; 200; 500 мА	0,1
Амперметр цифровой	СА3010/3	=/~1: 1; 2,5; 5; 10 А	0,1
Амперметр переменного тока	ЦА8500/2	~1: 2,5; 5; 10; 20; 50 А	0,1
Трансформатор тока измерительный лабораторный	ТТИ-200	50 - 1000 А	± 0,01 %
Измеритель параметров реле	Ф291	10000 мс; 100000 мс	± [0,005+0,004(Хк/х-1)]
Частотомер	GFC-8010H	20-1000 Гц	±(2-10'б+ ед. мл. р.)
Комплекс программнотехнический измерительный	РЕТОМ-51	0 - 360°	± 1,0°
Измеритель разности фаз	Ф2-34	0 - 360°	±(0,1 +F-10‘7)°, где F - частота
Комплект нагрузочных резисторов (с подавленной реактивностью)	Arcol HS	220 Ом, 50 Вт (4 шт.) 1 Ом, 100 Вт (1 шт.)	±5%
