Газоанализаторы СГОЭС

Назначение

Газоанализаторы СГОЭС предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны.

Описание

Газоанализаторы СГОЭС (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.

Принцип действия - оптический абсорбционный.

Способ отбора пробы - диффузионный.

Конструктивно газоанализатор выполнен одноблочным в металлическом корпусе, состоящем из оптикоэлектронного и вводного отсеков. По дополнительному заказу газоанализатор может быть оснащен модулем отображения информации и модулем видеонаблюдения МВЭС, а также устройством обогрева для защиты от образования конденсата и наледи на оптических деталях при эксплуатации на открытом воздухе.

В оптикоэлектронном отсеке находятся источники, приемники излучения и электронная схема. ИК - излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируемая газовая смесь, и, отразившись от зеркала, через то же самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему.

Выходными сигналами газоанализаторов являются:

- показания цифрового дисплея (при наличии модуля отображения информации);

- унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;

- цифровой сигнал, интерфейс RS 485 с протоколом ModBus RTU;

- замыкание и размыкание контактов реле (’’сухой контакт”), срабатывающие при превышении 2-х программно конфигурируемых уровней;

- размыкание и замыкание контактов реле ("сухой контакт”), срабатывающие при неисправности газоанализаторов.

Преобразователи выпускаются в 16 основных исполнениях, отличающихся градуировкой на различные горючие компоненты.

Газоанализаторы выполнены во взрывозащищенном исполнении с видом взрывозащиты "Взрывонепроницаемая оболочка” по ГОСТ Р 51330.1-99, маркировка взрывозащиты lExdIICT4 по ГОСТ Р 51330*0-99.

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66 по ГОСТ 14254-96.

Внешний вид газоанализаторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

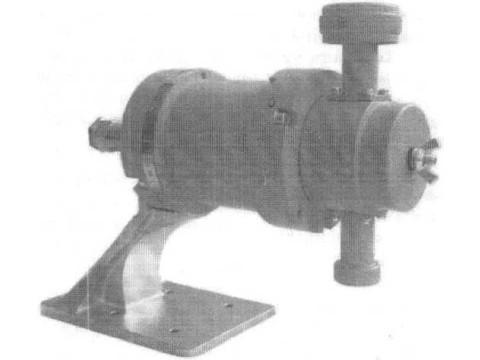

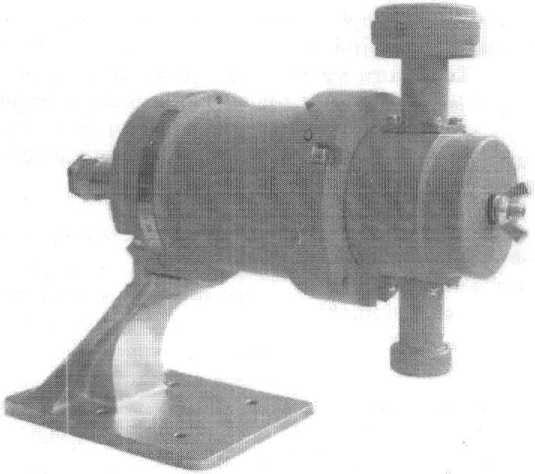

Рисунок 1 - Газоанализаторы СГОЭС, внешний вид (без блока отображения информации)

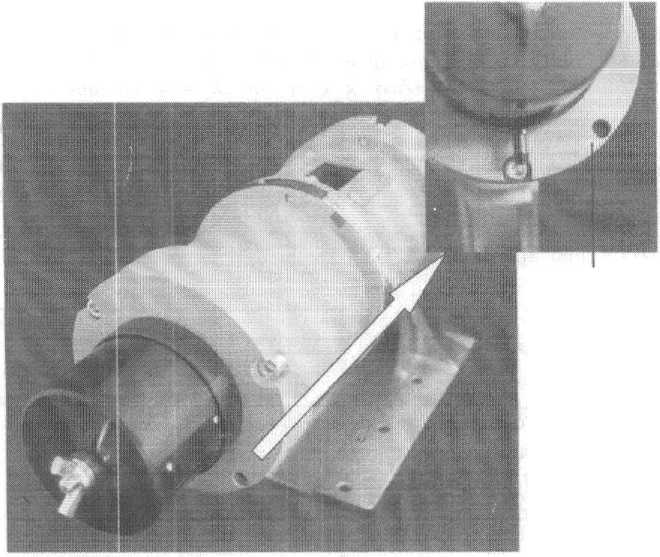

Пломбировочный винт с пломбой и оттиском пломбы

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Газоанализаторы СГОЭС имеют следующие виды программного обеспечения:

1) встроенное (версия 07.10);

2) внешнее.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485.

Внешнее программное обеспечение "SgoGrad.exe” (версии 2.0 и выше) для персонального компьютера под управлением ОС семейства Windows * предназначена для просмотра настроечных параметров и градуировки газоанализаторов, установки пороговых значений срабатывания сигнализации, просмотра результатов измерений в реальном времени. Связь компьютера с газоанализаторами осуществляется по интерфейсу RS-485 (протокол обмена описан в руководстве по эксплуатации газоанализатора).

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Влияние встроенного программного обеспечения газоанализаторов СГОЭС учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этале производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

Внешнее программное обеспечение ‘'SgoGrad.exe” (версии 2.0 и выше) не является метрологически значимым, предназначено для использования в лабораторных условиях и не применяется при выполнении измерений в воздухе рабочей зоны.

Технические характеристики

1 Диапазоны измерений довзрывоопасных концентраций определяемых компонентов доя газоанализаторов приведены в таблице 2.

Таблица 2

2 Диапазон показаний для всех исполнений газоанализатора, % НКПР        от 0 до 100

3 Пределы допускаемой вариации выходного сигнала газоанализатора,

в долях от пределов допускаемой основной погрешности

4 Пределы допускаемой дополнительной погрешности газоанализатора

от изменения температуры окружающей среды на каждые 10 °C в

диапазоне от минус 60 до 85 °C, в долях от пределов допускаемой ос

новной погрешности

5 Номинальное время установления выходного сигнала газоанализатора, с:

- по уровню 0,5 (То,з)

- по уровню 0,9 (То5>

6 Время прогрева газоанализатора, мин, не более

7 Электрическое питание газоанализатора осуществляется постоянным током напряжением, В                                               от 18 до 32

8 Потребляемая мощность, ВА, не более

9 Габаритные размеры газоанализатора, мм, не более:

-высота

- ширина

- длина

10 Масса газоанализатора, кг, не более

11 Средняя наработка на отказ, ч

12 Средний срок службы, лет

Рабочие условия эксплуатации

- диапазон температуры окружающей и анализируемой сред, °C

от минус 60 до 85 до 95 от 84 до 106.7

- относительная влажность при температуре 35 °C, %

- диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность

В комплект поставки газоанализатора входят:

- газоанализатор СГОЭС - 1 шт.;

- руководство по эксплуатации ЖСКФ.413311.002 РЭ - не менее 1 экз. на партию;

- паспорт ЖСКФ.413311.002 ПС;

- МП-242-1147-2011 ’’Газоанализаторы СГОЭС. Методика поверки” - 1 экз.;

- комплект принадлежностей.

Поверка

осуществляется по документу МП-242-1147-2011 "Газоанализаторы СГОЭС. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» "04" апреля 20 И г.

Основные средства поверки:

- ГСО-ПГС состава метан - азот (3883-87), пропан - азот (5328-90, 9142-2008, 9779-2011), бутан - азот (8977-2008, 8978-2008), пентан - воздух (9129-2008, 9130-2008), изобутан - воздух (5905-91), циклопентан - воздух (9246-2008), гексан - воздух (5322-90), этан - воздух (9204-2008), этилен — азот (8987-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 с изм.№№1...6;

- генератор газовых смесей ГГС-ОЗ-ОЗ по ШДЕК.418313.001 ТУ в комплекте с ГСО-ПГС состава пропилен - азот (8976-2008) в баллоне под давлением, выпускаемой по ТУ 6-16-2956-92 с изм. L..6;

- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В (зав. № 01, регистрационный номер РЭ 154-1-132ГП-10).

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы СГОЭС. Руководство по эксплуатации», ЖСКФ.413311.002 РЭ.

Нормативные документы

1 ГОСТР 52136-2003 Газоанализаторы и сигнализаторы горючих газов и ларов электрические. Часть 1. Общие требования и методы испытаний.

2 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы П с верхним пределом диапазона измерений горючих газов до 100 % НКПР.

3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.

6 ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования.

7 ГОСТ Р 51330.1-99 (МЭК 60079-1-99) Электрооборудование взрывозащище шюе. Часть 1. Взрывозащита вида «взрыво непроницаемая оболочка».

8 ГОСТ Р 51330.19-99 (МЭК 60079-20-96) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

9 ГОСТ 8.578-2008 ГСП Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

10 Технические условия ЖСКФ 413311.002 ТУ.

Рекомендации к применению

обеспечение безопасных условий и охраны труда.
