Преобразователи промышленные П-216

Назначение

Преобразователи промышленные П-216 (далее — приборы) предназначенные для преобразования ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, в электрический непрерывный выходной сигнал тока, а так же индикации результатов измерения в цифровой форме на дисплее.

Преобразователи могут быть использованы для непрерывных потенциометрических измерений в технологических водных растворах и пульпах, а также системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства.

Описание

Преобразователи выпускаются следующих исполнений:

П-216.3 — преобразователь со встроенным входным дифференциальным усилителем, имеющим два высокоомных входа, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом постоянного тока.

П-216.4 — преобразователь, состоящий из выносного входного дифференциального усилителя с двумя высокоомными входами и блока преобразования с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом постоянного тока.

П-216.5 — преобразователь со встроенным входным усилителем, имеющим высокоомный вход, с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом постоянного тока.

П-216.6 — преобразователь, состоящий из выносного входного усилителя с высокоомным входом и блока преобразования с индикацией результатов измерения в цифровой форме и выходным унифицированным сигналом постоянного тока.

П-216.7 — преобразователь со встроенным входным усилителем, независимых канала усиления с высокоомными входами, результатов измерения в цифровой форме и выходным уни сигналом постоянного тока.

деюшим два

z ----- , :

'индикацией щироВанным 7 1

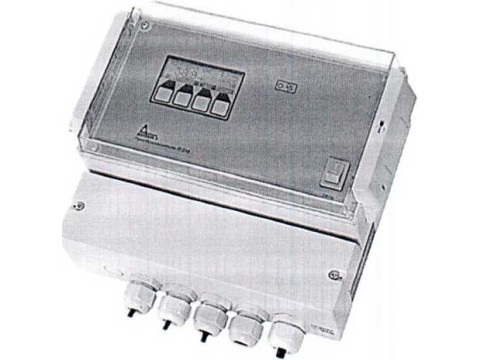

Общий вид преобразователя представлен на рисунке 1.

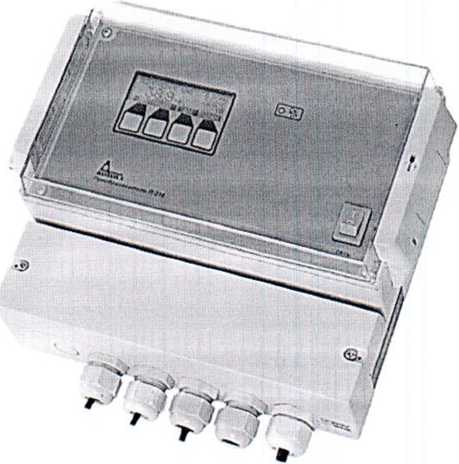

Рисунок 1 — Преобразователь промышленный П-216

Преобразователи, в зависимости от исполнения, обеспечивают преобразование в стандартные выходные сигналы и индикацию на дисплее следующих величин:

- показатель активности ионов водорода pH (режим pH) и ЭДС электродной системы (режим mV) - исполнения П-216.3, П-216.4;

- показатель активности одновалентных и двухвалентных ионов рХ (режим рХ) и ЭДС электродной системы - исполнения П-216.5, П-216.6;

- показатель активности pNa (режим рХ) и массовая концентрация сХ ионов натрия (режим сХ) и ЭДС электродной системы первого канала - исполнения П-216.7.

Для исполнения П-216.7 первый канал усиления предназначен для подключения электродной системы измеряющей pNa; второй канал усиления предназначен для подключения электродной системы измеряющей pH.

Преобразователи всех исполнений обеспечивают индикацию на дисплее температуры анализируемой среды (режим t), а исполнений П-216.7, кроме того — величины pH анализируемой среды и ЭДС электродной системы.

В зависимости от номинального значения питающего напряжения преобразователи выпускаются в двух исполнениях: на 230 В и на 36 В (по требованию заказчика).

Схема опломбирования от несанкционированного доступа и схема нанесения на преобразователи знака поверки приведены в приложении А.

Пломба от несанкционированного доступа на преобразователи наносится на винт, соединяющий крышку с основанием корпуса, а на усилителях на винт с обратной стороны крышки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазоны показаний (измерений) преобразователей по дисплею и цены единиц

младшего разряда (дискретности) приведены в таблице 1.

Таблица 1

2 Поддиапазоны преобразователей, соответствующие нормирующим значениям аналоговых выходных сигналов для режимов измерения:

а) Режим рХ (pH)

Верхний предел поддиапазона Хв, рХ (pH), определяется выражениями

Хв = Хн + Xn, при

Хв = Хн- Xn, при

Хв > Хн

Хв<Хн’

(1)

где Хн - нижний предел (начальное значение) поддиапазона, устанавливается в пределах от минус 20,00 до плюс 20,00 рХ (pH) с дискретностью 0,01 рХ (pH);

Xn — ширина поддиапазона, равная разности между верхним и нижним пределами поддиапазона, выбирается из ряда: 1,00; 1,50; 2,00; 2,50; 5,00; 10,00; 15,00; 20,00 рХ (pH).

б) Режим mV

Верхний предел поддиапазона Хв, мВ, определяется выражением (1), где нижний предел поддиапазона Хн устанавливается в пределах от минус 3000 до плюс 2000 мВ с дискретностью 1 мВ, ширина поддиапазона Xn выбирается из ряда: 100; 150; 200; 250; 500; 750; 1000; 1500; 2000 мВ.

в) Режим сХ

от 0 до 10 мкг/л (мг/л);

от 0 до 100 мкг/л (мг/л);

от 0 до 1 мг/л.

3 Пределы допускаемых значений основной преобразователей по показаниям дисплея должны быть:

±0,02 рХ (pH) - в режиме рХ (pH);

±2 мВ — в режиме mV;

±0,5 °C - в режиме t.

абсолютной погрешности

4 Предел допускаемого значения основной относительной преобразователей по показаниям дисплея в режиме сХ должен быть ±2,5 %.

погрешности

погрешности

5 Предел допускаемого значения основной приведенной преобразователей по выходным сигналам должен быть:

±1,0 % — в режиме рХ (pH) при XN < 5 рХ (pH), режиме mV при Xn < 250 мВ (кроме исполнений П-216.7) и в режиме сХ (для исполнений П-216.7);

±0,5 % — в режиме рХ (pH) при XN > 5 рХ (pH) и в режиме mV при Xn > 250 мВ.

6 Номинальная статическая характеристика У, мА, преобразователей определяется уравнением

у = — \Хном-Хн) + Ун,                  (2)

Xn

где Yn — ширина диапазона изменения информативного параметра выходного сигнала постоянного тока, равная разности между его верхним и нижним пределами, мА;

Xn — ширина диапазона измерения информативного параметра входного сигнала, мВ, рХ (pH), сХ;

Хном — номинальное значение информативного параметра входного сигнала, мВ, рХ (pH), сХ;

Хн - нижний предел поддиапазона измерения информативного параметра входного сигнала, на который настроен преобразователь, мВ, рХ (pH), сХ;

Ун - нижний предел изменения выходного сигнала, численно равный:

4 мА - для выходного сигнала (4 - 20) мА;

0 мА - для выходного сигнала (0 — 5) мА.

7 Пределы изменения абсолютных значений выходных сигналов постоянного тока преобразователей:

- по постоянному току от 0 до 5 мА для нагрузок с сопротивлением не более 2 кОм — выходной сигнал (0 — 5) мА;

- по постоянному току от 4 до 20 мА для нагрузок с сопротивлением не более 500 Ом - выходной сигнал (4 — 20) мА.

8 Питание преобразователей осуществляется от сети однофазного переменного тока частотой (50 ±0,5) Гц и напряжением (230'”,) В или, по требованию заказчика, (36*’,64) В. Потребляемая мощность при номинальном напряжении питания для исполнений со встроенным входным усилителем должна быть не более 7 В-A, с вынесенным - нс более 12В-А.

9 Габаритные размеры и масса преобразователей (составных частей преобразователей) должны соответствовать таблице 2.

Таблица 2

,сс

1ИЯ,

•О,

10 Средняя наработка на отказ преобразователей с учетом технического обсл регламентируемого эксплуатационной документацией для нормальных услой£ 20000 ч.                '                                              / /

11 Среднее время восстановления работоспособности преобразователей - не более 2 ч.

12 Средний срок службы преобразователей 10 лет.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса преобразователя методом печати лазерным принтером на металлизированной пленке с последующим ламинированием и на титульный лист формуляра типографским способом.

Комплектность

Комплект поставки преобразователей должен соответствовать таблице 3.

Таблица 3

Примечания

1 Формуляр включает методику поверки.

2 В комплект поставки преобразователей исполнений П-216.4-36В, П-216.6-36В входят блоки преобразования БП-216.4-36В, БП-216.6-36В соответственно.

ОБЕСПЕЧЕНИЕ ПОВЕРКИ И ПРОСЛЕЖИВАЕМОСТИ ПЕРЕДАЧИ ЕДИНИЦЫ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ

Поверка осуществляется в соответствии с методикой поверки МРБ.МП 2487-2015 Преобразователи промышленные типа П-216. Методика поверки.

Основные средства поверки:

компаратор напряжений РЗООЗ (диапазон напряжения от 0 до 10 В, класс точности 0,01).

Прослеживаемость передачи единицы физической величины (Вольт) осуществляется через действующую поверочную схему по ГОСТ 8.027 до национального эталона (В) — НЭ РБ 10-02.

Нормативные документы

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

ТУ РБ 400067241.004-2003 Преобразователи промышленные П-216. Технические

условия.

МРБ.МП 2487-2015

Преобразователи промышленные типа П-216.

Заключение

Преобразователи промышленные П-216 соответствует ТУ РБ 400067241.004-2003, ГОСТ 12997-84.

Межповерочный интервал - 12 месяцев.

Государственные контрольные испытания проведены испытательным центром Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.1.0.1751 от 30.05.2014)

Юридический адрес: ул. Лепешинского, 1, 246015, г. Гомель,

Телефон: +375 232 26-33-01, Факс: +375 232 26-33-00

E-mail: mail@gomelcsms.bv
