Анализаторы влажности "ЭЛВИЗ-2" (модификации "ЭЛВИЗ-2", "ЭЛВИЗ-2С")
| Номер в ГРСИ РФ: | РБ 03 09 1821 14 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО НПП "ЭЛИЗА", р.п. Краснообск, Новосибирская обл. |
Анализаторы влажности «ЭЛВИЗ-2» (далее - влагомеры) предназначены для экспрессного измерения влажности, твердых монолитных, сыпучих, пастообразных, волокнистых материалов, водных суспензий и неводных жидкостей в лабораторных условиях термогравиметрическим методом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 1821 14 |
| Наименование | Анализаторы влажности "ЭЛВИЗ-2" (модификации "ЭЛВИЗ-2", "ЭЛВИЗ-2С") |
| Год регистрации | 2014 |
| Номер сертификата | 9240 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2017-10-12 |
| Получатель сертификата | ООО НПП "ЭЛИЗА", пос. Краснообск Новосибирской обл., Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛИЗА"
Адрес: 630501, р.п.Краснообск, Новосибирский р-н, Новосибирской обл., а/я 231
Контакты: 8-(383)-348-47-63 / eliza@npp-eliza.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь в полном объеме при измерении влажности зерна и зернопродукгов; для остальных веществ и материалов метрологически обеспечены по пунктам 7.4.1, 7.4.2 МП 33-243-2006 только при определении инструментальной составляющей погрешности анализатора; по пунктам 7.4.3, 7.4.4, 7.4.5 МП 33-243-2006 метрологически обеспечены при наличии МВИ, узаконенных к применению в Республике Беларусь в установленном порядке согласно ПМГ 44-2001. |
| Методика поверки | Поверка проводится по МП 33-243-06, утвержденной в 2006 г. |
| Признание поверки | Первичная при выпуске из производства: Новосибирский ЦСМС (шифр поверительного клейма - НН), Уральский УНИИМ (шифр поверительного клейма: до 1998 г. - К, с 1999 г. - С)(НТК №09-07). |
Поверители
Скачать
|
Описание типа РБ 03 09 1821 14 [2008-04-07]
rb-03-09-1821-14_2008-04-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 1821 14 [2014-09-15]
rb-03-09-1821-14_2014-09-15.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы влажности «ЭЛВИЗ-2» (далее - влагомеры) предназначены для экспрессного измерения влажности, твердых монолитных, сыпучих, пастообразных, волокнистых материалов, водных суспензий и неводных жидкостей в лабораторных условиях термогравиметрическим методом.
Области применения: сельское хозяйство, пищевая, химическая, фармацевтическая отрасли промышленности, производство строительных материалов.
Описание
Влагомеры реализуют термогравиметрический метод измерения влажности, основанный на высушивании пробы с известной исходной массой, взвешивании остатка и вычислении относительного изменения массы.
Влагомеры содержат следующие функциональные узлы:
- взвешивающее устройство;
- микропроцессорный блок управления;
- инфракрасную сушилку.
Влагомеры выпускаются в двух модификациях в зависимости от комплектации встроенными весами: «ЭЛВИЗ-2» и «ЭЛВИЗ-2С». Модификации отличаются метрологическими характери сти кам и.
Влагомеры выполняют следующие функции:
- вычисление массовой доли влаги в навесках измеряемых объектов с отображением результата на цифровом индикаторе;
- оценку изменения массы навески в процессе измерения;
- определение момента окончания процесса высушивания навески по постоянной массе;
- воспроизведение в сушильной камере режимов сушки, задаваемых программой или оператором, и индикацию режимов сушки на цифровом индикаторе;
- индикацию текущего времени от начала включения режима сушки, выдачу звукового сигнала в момент окончания измерения.
Внешний вид влагомеров представлен на рисунке 1.

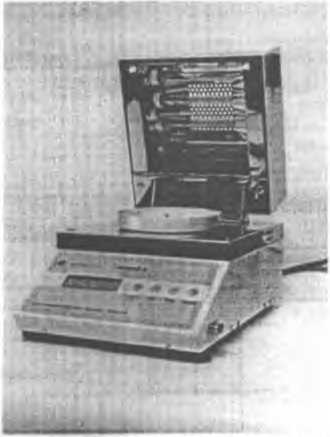

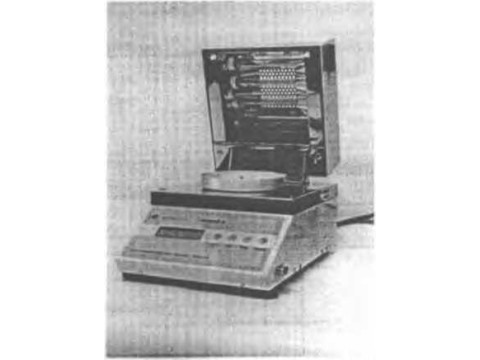

Рисунок 1. Внешний вид влагомеров.
Программное обеспечение
Идентификационные данные метрологически значимой части программного обеспечения (ПО) указаны в таблице.___________________________________________________
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное |
W6022m6e.asm |
бе |
- |
- |
Встроенное ПО (микропрограмма) реализовано аппаратно и метрологические характеристики нормированы с его учётом. Микропрограмма заносится в программируемое постоянное запоминающее устройство и недоступна потребителю.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение ха |
рактеристики |
|
«ЭЛВИЗ-2» |
«ЭЛВИЗ-2С» | |
|
Диапазон измерения влажности (массовой доли влаги), % |
от 0 до 100 |
от Одо 100 |
|
Пределы допускаемой абсолютной инструментальной погрешности, % |
±0,2 |
±0,1 |
|
Диапазон значений погрешностей измерения влажности (массовой доли влаги), в зависимости от анализируемого материала, %* |
от 0,2 до 1,5 |
от 0,1 до 1,5 |
|
Пределы допускаемой абсолютной погрешности взвешивающего устройства, г |
±0,01 |
± 0,005 |
|
Масса измеряемой пробы, г |
от 3 до 10 |
от 2 до 30 |
*- значения погрешности измерения влажности (массовой доли влаги) для конкрет
ного вида материала указывается в методике выполнения измерений (МВИ), входящей в комплект поставки анализатора в соответствии с его назначением.
Условия эксплуатации, при которых обеспечиваются нормированные метрологические характеристики:
температура окружающего воздуха 20 ± 5 °C
относительная влажность 65 ± 15 %
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели влагомера.
Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Влагомер |
1 шт. |
Модификация в соответствии с заказом | |
|
Тарелочки для навесок |
5 шт. | ||
|
Руководство по эксплуатации |
ЭЛ001.00.00.000-РЭ |
1 экз. | |
|
Методика поверки |
ЭЛ001.00.00.000-МП МП №33-243-06 |
1 экз. | |
|
Паспорт |
ЭЛ001.00.00.000-ПС |
1 экз. | |
|
Диски для навесок |
3* шт. |
* поставляются в соответствии с назначением влагомера и прилагаемыми МВИ | |
|
МВИ на конкретные группы продуктов |
Количество в зависимости от назначения влагомера | ||
|
Вставка плавкая 2,0 А, 250 В |
2 шт. | ||
|
Вставка плавкая 0,5 А, 250 В |
2 шт. |
Поверка
осуществляется в соответствии с документом МП 33-243-06 «ГСИ. Анализаторы влажности «ЭЛВИЗ-2». Методика поверки», разработанным и утверждённым ГЦИ СИ ФГУП «УНИИМ» в 2006 г.
Основные средства поверки:
- образцовая вакуумно-тепловая установка УВТО по ГОСТ 8.480-82 - гири по ГОСТ 7328-2001.
Сведения о методах измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 29027-91 «Влагомеры твердых и сыпучих веществ. Общие технические требования и методы испытаний».
2. ТУ 4215-001-52853551-00 «Анализатор влажности «ЭЛВИЗ-2». Технические условна».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
