Преобразователи измерительные "ПРИЗ"

Назначение

Преобразователи измерительные «ПРИЗ» предназначены для измерений выходных сигналов первичных измерительных преобразователей и преобразований результатов измерений в значения соответствующих им физических величин (температуры, давления, расхода и количества измеряемой среды).

Описание

Принцип работы преобразователей основан на измерении входных сигналов постоянного тока, сопротивления, частоты и количества импульсов (выходных сигналов первичных измерительных преобразователей) и преобразовании результатов измерений в значения соответствующих им физических величин.

Измерительная информация посредством сигнала в стандарте интерфейса RS-485 представляется на внешние устройства, поддерживающие протокол обмена Modbus RTU или Modbus ASCII.

В зависимости от количества каналов измерений входных сигналов преобразователи имеют модификации, указанные ниже.______________________________________________

Преобразователи всех модификаций, при их применении в системах автоматического регулирования, обеспечивают совместную работу с дополнительными устройствами (модулями расширения, модулями ввода/вывода), обеспечивающими прием и передачу сигналов управления.

Преобразователи всех модификаций, кроме ПРИЗ-З, имеют два конструктивных исполнения:

- исполнение К (корпусное), степень защиты IP55 по ГОСТ 14254;

- исполнение Д (DIN-реечное), степень защиты IP20 по ГОСТ 14254.

Преобразователи модификации ПРИЗ-З имеют конструктивное исполнение Д, при этом на DIN-рейке вместе с преобразователем допускается установка модулей ввода/вывода сигналов управления.

Питание преобразователей исполнения К осуществляется от сети переменного частотой 50 Гц тока напряжением 220 В, преобразователей исполнения Д - от источников постоянного тока с номинальным напряжением 5 В.

Внешний вид преобразователей различных модификаций и конструктивных исполнений приведен на рисунках 1-3.

Рисунок 1. Преобразователи ПРИЗ-1 и ПРИЗ-2 в Рисунок 2. Преобразователь ПРИЗ-З конструктивном исполнении Д

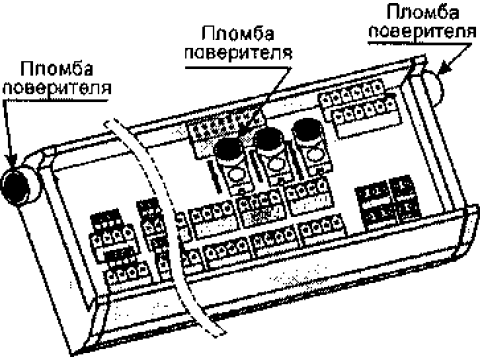

Рисунок 3. Преобразователи ПРИЗ-1 и ПРИЗ-2 в конструктивном исполнении К (без верхней крышки корпуса)

В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, приведенные на рисунках 1-3.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (ПО), разделенное на метрологически значимую и незначимую части. Контроль целостности метрологически значимой части ПО осуществляется расчетом контрольной суммы исполняемого кода.

Основные функции, реализуемые метрологически значимой частью ПО: инициализация внешнего и внутреннего АЦП, считывание и цифровая фильтрация кодов АЦП, преобразование кодов в значения измеряемых величин, запись и хранение калибровочных коэффициентов, расчет контрольной суммы (КС) ПО и представление номера и КС.

Основные функции, реализуемые метрологически не значимой частью ПО: работа с интерфейсом, преобразование данных для передачи по интерфейсу, сервисные функции.

Идентификационные данные ПО преобразователей приведены ниже.

Метрологические характеристики преобразователей определены с учетом их ПО.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений - С по

МИ 3286-2010.

Технические характеристики

Диапазоны измерений входных сигналов и пределы допускаемых значений

погрешностей при их измерении соответствуют значениям, указанным в таблице 1. Таблица 1

’'Для входных сигналов, представленных дискретным изменением амплитуды напряжения. 2:1 Для входных сигналов, представленных дискретным изменением сопротивления.

Примечания:

1. Здесь и далее пределы допускаемых значений погрешностей нормированы в рабочих условиях эксплуатации преобразователей по интерфейсному сигналу и по показаниям измеряемых величин, представленных посредством программного обеспечения «Ассистент».

2. Здесь и далее «X» - вторая цифра (1 или 2) в обозначении модификации.

Диапазоны измерений разности сопротивлений, измеренных по двум каналам, и пределы допускаемых значений абсолютной погрешности при измерении соответствуют значениям, указанным в таблице 2.

Таблица 2. Характеристики преобразователей ПРИЗ-1-Х, ПРИЗ-1-Х-Ф и ПРИЗ-2-Х.

Ri и Rj - значения сопротивлений, измеренных по i-ому и j-ому каналу измерений, Ом (I < i j _

Диапазоны измерений температуры, значения которой пропорциональны сопротивлению термопреобразователей, и пределы допускаемых значений абсолютной погрешности при измерении соответствуют значениям, указанным в таблице 3.

Таблица 3. Характеристики преобразователей ПРИЗ-1-Х-Ф и ПРИЗ-1 -Х-Ф-Т.

Диапазон измерений разности температур, измеренных по двум каналам, и пределы допускаемых значений абсолютной погрешности при измерении соответствуют значениям, указанным в таблице 4.

Таблица 4. Характеристики преобразователей ПРИЗ-1-Х-Ф.

Диапазон измерений величины Y (расхода, температуры, давления, разности давлений, или др. величины), значения которой пропорциональны входному току, и пределы допускаемых значений приведенной погрешности при измерении соответствуют значениям, указанным в таблице 5.

Таблица 5

I - выходной ток датчика, мА;

1Н- ток, соответствующий нижнему пределу диапазона измерений YH датчика, мА;

1в-ток, соответствующий верхнему пределу диапазона измерений Y„ датчика, мА.

Примечание - Характеристики, указанные в таблицах 5-7, приведены только для преобразователей ПРИЗ-1-Х-Ф и ПРИЗ-1-Х-Ф-Т.

Диапазон измерений величины Y (расхода, электрической мощности или др. величины), значения которой пропорциональны частоте входного сигнала, и пределы допускаемых значений относительной погрешности при измерении соответствуют значениям, указанным в таблице 6.

Таблица 6

F - частота выходного сигнала датчика, Гц;

В - вес (цена) импульса, ед. величины.

Диапазон измерений величины Y (объема, массы, количества электроэнергии или др. величины), значения которой пропорциональны количеству входных импульсов, и пределы допускаемых значений абсолютной погрешности при измерении соответствуют значениям, указанным в таблице 7.

Таблица 7

Преобразователи обеспечивают свои технические характеристики при изменении напряжения питания в диапазоне:

- от 4,25 до 5,5 В для преобразователей в исполнении Д;

- от 187 до 242 В для преобразователей в исполнении К.

Преобразователи обеспечивают свои технические характеристики при воздействии на них в рабочих условиях эксплуатации следующих внешних воздействующих факторов:

а) температуры окружающего воздуха в диапазоне от минус 10 до 55 °C;

б) относительной влажности воздуха до 95 % при температуре 35 °C;

в) атмосферного давления в диапазоне от 84 до 106,7 кПа;

г) переменного частотой 50 Гц магнитного поля с напряженностью до 400 А/м;

д) вибрации частотой (10-55) Гц с амплитудой смешения до 0,35 мм.

Масса и габаритные размеры не превышают значений, указанных ниже.

Средняя наработка на отказ 80000 ч.

Средний срок службы 15 лет.

Знак утверждения типа

наносится на лицевую панель преобразователей в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по документу РБЯК.408843.058 МП «Преобразователи измерительные «ПРИЗ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 апреля 2008 г.

Перечень эталонов и вспомогательного оборудования, применяемых при поверке:

- стенд СКС6. ТУ 4217-023-23041473-98 (Госреестр № 17564-09);

- адаптер АПС70. Паспорт РАЖГ.426477.031 ПС;

- комплект соединителей. Паспорт РБЯК.408880.058 ПС;

- компьютер с программным обеспечением «Ассистент-Поверка»;

- адаптер (преобразователь) интерфейса «RS485/RS232».

Сведения о методах измерений

Методика измерений приведена в документе РБЯК.408843.058 РЭ «Преобразователи измерительные «ПРИЗ». Руководство по эксплуатации».

Нормативные документы

ТУ 4217-058-15147476-2008. «Преобразователи измерительные «ПРИЗ». Технические условия».

Рекомендации к применению

осуществление торговли и товарообменных операций

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
