Задатчики разрежения Метран-503 Воздух
| Номер в ГРСИ РФ: | РБ 03 04 2245 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Задатчики разрежения Метран-503 Воздух (далее - задатчики) предназначены для точного воспроизведения единицы давления в области разрежения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 2245 14 |
| Наименование | Задатчики разрежения Метран-503 Воздух |
| Год регистрации | 2014 |
| Номер сертификата | 9250 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2018-07-11 |
| Получатель сертификата | ЗАО "ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО "ПГ "МЕТРАН"
Адрес: Комсомольский пр., 29, г. Челябинск, 454138
Контакты: (351)741-46-51, 798-85-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 1553.000.00 РЭ (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА)(НТК №09-09). |
Поверители
Скачать
|
Описание типа РБ 03 04 2245 14 [2014-09-16]
rb-03-04-2245-14_2014-09-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 2245 14 [2009-11-19]
rb-03-04-2245-14_2009-11-19.pdf
|
Скачать |
Описание типа
Назначение
Задатчики разрежения Метран-503 Воздух (далее - задатчики) предназначены для точного воспроизведения единицы давления в области разрежения.
Описание
Принцип действия задатчиков основан на динамическом взаимодействии конического поршня с потоком воздуха, втекающего в сопло, в котором поршень самоцентрируется и само-уравновешивается.
На подвеску поршня навешиваются грузы. Вес установленного в сопло поршня с подвесками и грузами преобразуется в пневматическое высокостабильное выходное давление, которое подается на вход поверяемого средства измерения давления.
При смене грузов автоматически изменяется выходное давление задатчика пропорционально изменению веса.
Питание задатчика Метран-503 Воздух обеспечивается вакуумным насосом.
Задатчик выполнен в виде настольного прибора с ручным наложением грузов. В состав задатчика входит вакуумный насос и укладка с набором грузов.

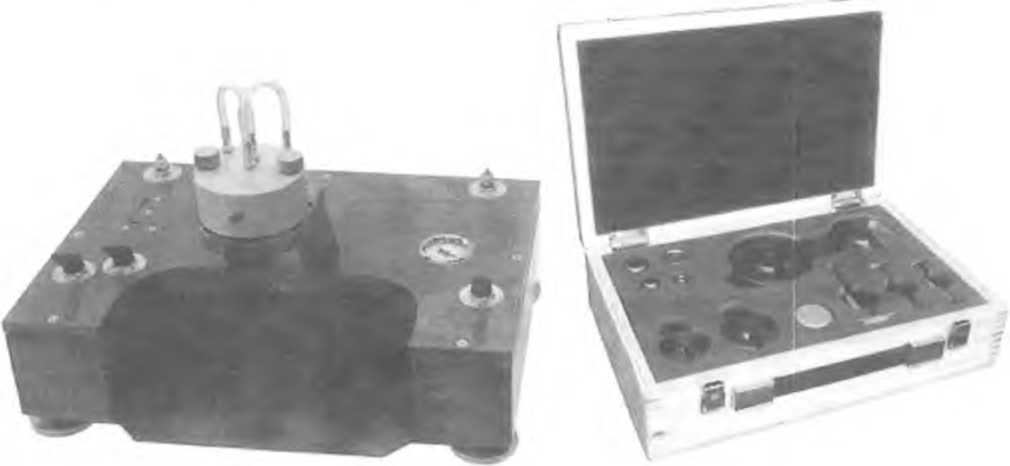

Внешний вид задатчиков представлен на рисунке 1.
Рисунок 1 - Общий вид задатчиков
Технические характеристики
Технические и метрологические характеристики задатчика представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение характеристик |
|
Диапазон воспроизведения давления, кПа |
от - 0,25 до - 63 |
|
Дискретность воспроизведения давления, кПа - в диапазоне от - 0,25 до - 2,5 кПа (при работе с поршнем 0,25 кПа и подвеской 0,25 кПа) - в диапазоне от - 0,8 до - 63 кПа (при работе с поршнем 0,8 кПа и подвесками 0,8 кПа и 1,8 кПа) |
0,05 0,1 |
|
Пределы допускаемой абсолютной погрешности задатчика в диапазоне от - 0,25 до - 4 кПа, Па - для класса точности 0,02 - для класса точности 0,05 |
±(0,4+10^-Рн) ±2 |
|
Пределы допускаемой относительной погрешности задатчика в диапазоне от - 4 до - 63 кПа, % от номинального значения воспроизводимого давления Рн - для класса точности 0,02 - для класса точности 0,05 |
±0,02 ±0,05 |
|
Питание задатчика обеспечивается вакуумным насосом с предельным остаточным давлением, кПа (мм рт.ст.), не более |
2(15) |
|
Габаритные размеры (длина х ширина х высота), мм, не более - задатчика Метран-503 Воздух - укладки |
390x278x280 334x234x91 |
|
Масса, кг, не более - задатчика Метран-503 Воздух - укладки |
9,5 5,5 |
|
Среднее время наработки на отказ, ч |
8000 |
|
Средний срок службы, лет, не менее |
8 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт.ст.) |
от 15 до 35 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
наносится типографическим способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим или другим способом на табличку, прикрепленную к задатчику.
Комплектность
Комплектность поставки задатчика представлена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Задатчик разрежения Метран-503 Воздух |
1 шт. |
|
Укладка задатчика разрежения (с набором грузов) |
1 шт. |
|
Вакуумный насос |
1 шт. |
|
Фильтр |
1 шт. |
|
Пневмошланг |
1 шт. |
|
Трубка полиэтиленовая ТРЕ 6/4 |
3 м |
|
Штуцер (к вакуумному насосу) |
1 шт. |
|
Фитинг 1511 6/4-1/4 |
1 шт. |
|
Комплект переходных штуцеров: MlOxl/MlOxl M10xl/M20xl,5 М10х1/К1/4 MlOxl/Kl/2 |
1 шт. 1 шт. 1 шт. 1 шт. |
|
Прокладка |
1 шт. |
|
Кольцо 012-015-19-2-4 ГОСТ 9833-73/ГОСТ 18829-73 |
1 шт. |
|
Болт M6xl0-6g.58 ГОСТ 7508 |
1 шт. |
|
Шайбы |
3 шт. |
|
Заглушка |
1 шт. |
|
Фильтрующий элемент 100-3521135-01 |
1 шт. |
|
Кольцо 030-035-30 ГОСТ 9833-73/ ГОСТ 18829-73 |
1 шт. |
|
Кольцо 006-009-19 ГОСТ 9833-73/ ГОСТ 18829-73 |
2 шт. |
|
Руководство по эксплуатации 1553.000.00 РЭ |
1 экз. |
|
Методика поверки 1553.000.00 РЭ Приложение В |
1 экз. |
|
Паспорт 1553.000.00 ПС |
1 экз. |
|
Свидетельство о поверке |
1 экз. |
|
Таблица масс грузов |
1 экз. |
Поверка
осуществляется по документу 1553.000.00 РЭ (Приложение В) «Задатчик разрежения Метран-503 Воздух. Методика поверки», согласованному с ГЦИ СИ ФГУ «Челябинский ЦСМ» в 2008 г.
Основные средства поверки:
- микроманометр переносный компенсационный с концевыми мерами длины ПМКМ с пределами измерений от 0,1 до 4 кПа, класса точности 0,01 по ТУ 50.388-83;
- пневматический грузопоршневой манометр серии Т фирмы Pressurements с пределами измерений от минус 3 до минус 100 кПа, класса точности 0,01;
- весы лабораторные специального I и высокого II классов точности с верхними пределами измерений 20 г, 200 г и 1 кг по ГОСТ 24104-2001;
- гири граммовые и миллиграммовые эталонные Ег и Fi по ГОСТ 7328-2001.
Сведения о методах измерений
приведены в соответствующем разделе руководства по эксплуатации на задатчик.
Нормативные документы
1) ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
2) ТУ 4381-003-36897690-2003 «Задатчик разрежения Метран-503 Воздух».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
