Индикаторы часового типа с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | РБ 03 01 5475 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод" (ЧИЗ), г. Челябинск |
|
Описание типа РБ 03 01 5475 14 [2014-10-20]
rb-03-01-5475-14_2014-10-20.pdf
|
Скачать |
Индикаторы часового типа с ценой деления 0,01 мм (далее индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5475 14 |
| Наименование | Индикаторы часового типа с ценой деления 0,01 мм |
| Год регистрации | 2014 |
| Номер сертификата | 9267 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2019-01-17 |
| Получатель сертификата | ООО "НПП "ЧИЗ", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ООО "НПП "ЧИЗ"
Адрес: 454008, г. Челябинск, Свердловский тракт, 38
Контакты: (351)791-17-83; 268-99-01; 268-99-02
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2192-92. |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЧИЗ" (номер реестра - №1225, шифр поверительного клейма - ВДЧ)(НТК №08-14). |
Поверители
Скачать
|
Описание типа РБ 03 01 5475 14 [2014-10-20]
rb-03-01-5475-14_2014-10-20.pdf
|
Скачать |
Описание типа
Назначение
Индикаторы часового типа с ценой деления 0,01 мм (далее индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Применяются в лабораторных и цеховых условиях в различных областях п ромышленности.
Описание
Индикаторы часового типа с ценой деления 0,01 мм в зависимости от диапазона измерений выпускаются следующих модификаций: ИЧ 02, ИЧ 05, ИЧ 10, ИЧ 25.
Индикатор состоит из корпуса со встроенным передаточным механизмом, шкалой, стрелкой и измерительного стержня.
Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы снабжены вращающимся циферблатом для установки на «0». Могут оснащаться устройством стопорящим циферблат, регулируемыми маркерами допуска, ушком в качестве дополнительного крепления.
Внешний вид индикаторов представлен на рисунках I, 2.

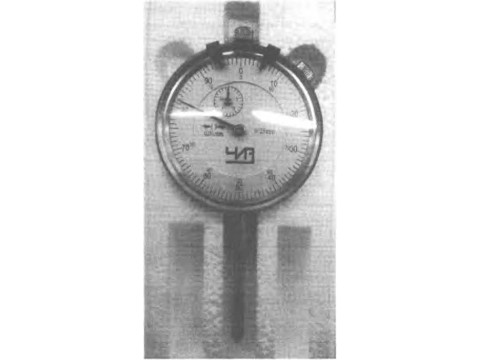

Рисунок 1 - Индикато]

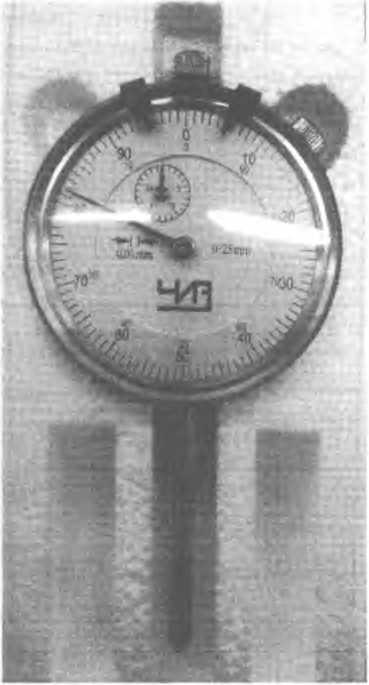

Рисунок 2 - Индикатор часового типа ИЧ 25
Технические характеристики
Основные метрологические характеристики индикаторов приведены в таблице 1.
Габаритные размеры и масса индикаторов приведены в таблице 2.
Таблица 1
|
Модификация |
Диапазон измерений, мм |
Измерительное усилие, Н |
Колебание измерительного усилия при прямом ходе, Н |
Наибольшая разность погрешностей индикатора на всем диапазоне измерений, мкм | |
|
Класс точности 0 |
Класс точности 1 | ||||
|
ИЧ 02 |
0-2 |
1,5 |
0,4 |
10 |
12 |
|
ИЧ 05 |
0-5 |
0,6 |
12 |
16 | |
|
ИЧ 10 |
0-10 |
15 |
20 | ||
|
ИЧ 25 |
0-25 |
3,0 |
1,8 |
22 |
30 |
Таблица 2
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм. не более |
|
ИЧ 02 |
0,150 |
120x60x50 |
|
ИЧ 05 |
0,150 |
120x60x50 |
|
ИЧ 10 |
0,150 |
120x60x50 |
|
ИЧ 25 |
0.250 |
200x80x50 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 °C;
Относительная влажность воздуха не более 80 % при температуре 25 °C;
Средний срок службы - не менее 3 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на циферблат (либо оборотную сторону) методом тампопечати.
Комплектность
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Индикатор часового типа с ценой деления 0,01 мм |
1 шт. |
По заказу |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. |
Поверка
проводится согласно МИ 2192-92 «ГСИ. Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки».
Основные средства поверки:
-прибор ППИ-4 (ПМИ-25, ППИ-50), либо приспособление с микрометрической головкой МГ-25.
Сведения о методах измерений
содержатся в паспорте средства измерения.
Нормативные документы
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия»;
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне РЮ’9 + 50 м и длин волн в диапазоне 0,2 + 50 мкм».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
