Измерители-регуляторы технологические ИРТ 5500
| Номер в ГРСИ РФ: | РБ 03 10 5481 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
|
Описание типа РБ 03 10 5481 14 [2014-11-19]
rb-03-10-5481-14_2014-11-19.pdf
|
Скачать |
Измерители-регуляторы технологические ИРТ 5500 (далее по тексту - ИРТ) предназначены для измерения, контроля и регулирования температуры и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току, а также в частотные (числоимпульсные) электрические сигналы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5481 14 |
| Наименование | Измерители-регуляторы технологические ИРТ 5500 |
| Год регистрации | 2014 |
| Номер сертификата | 9273 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2018-06-13 |
| Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по НКГЖ.411618.014РЭ (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №08-14). |
Поверители
Скачать
|
Описание типа РБ 03 10 5481 14 [2014-11-19]
rb-03-10-5481-14_2014-11-19.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы технологические ИРТ 5500 (далее по тексту - ИРТ) предназначены для измерения, контроля и регулирования температуры и других неэлектрических величин, преобразованных в электрические сигналы силы, напряжения постоянного тока и активное сопротивление постоянному току, а также в частотные (числоимпульсные) электрические сигналы.
Описание
ИРТ представляют собой многофункциональные микропроцессорные измерительные приборы, функционирующие как в автономном режиме, так и под управлением компьютерной программы через интерфейс RS-232 или RS-485.
Принцип действия ИРТ основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через последовательный интерфейс.
На табло ИРТ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ИРТ.
ИРТ предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0...5, 0...20 или 4...20 мА, с частотными входными сигналами 0...1000 Гц (10000 Гц), с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока до 100 мВ и сопротивления постоянному току до 320 Ом.
ИРТ для конфигураций с преобразователями встроенными измерительными (ПВИ) преобразовывают сигналы ТС, ТП, преобразователей с унифицированными выходными сигналами, а также с частотными выходными сигналами в унифицированные сигналы силы постоянного тока 0...5, 0...20 или 4...20 мА.
В ИРТ встроены стабилизаторы напряжения [с выходными значениями напряжений (24±0,48) В] для питания внешних устройств.
ИРТ осуществляют функцию сигнализации и автоматического регулирования контролируемых параметров с использованием пропорционально-дифференциального закона (ПИД), пропорционально-дифференциально-дифференциального закона (ПДД) и возможностью вывода управляющего воздействия на любые реле и ПВИ.
ИРТ осуществляют автоматическую настройку ПИД и ПДД-регулирования, что обеспечивает оптимальную настройку системы регулирования непосредственно на объекте.
Зависимость измеряемой величины от входного сигнала ИРТ, а также зависимость выходного сигнала ПВИ от входного может быть линейная, с функцией усреднения (демпфирования), а для конфигураций с входными унифицированными электрическими сигналами также и с функцией извлечения квадратного корня.
ИРТ обеспечивают возможность дополнительной обработки значений измеряемых величин. Зависимость измеряемых величин от входного сигнала может быть представлена в виде следующих математических функций: .
- полиномиальной;
- кусочно-линейной.
В зависимости от конструктивного исполнения Ий^йфёют мода^кации, перечисленные
в таблице 1.
КОПИЯ ВЕРНА
А - В, K0i
Д 0В г. ? Е НН J С То i
Таблица 1
|
Шифр модификации |
Конструктивное исполнение | ||||||
|
Кол-во измерительных каналов |
Наличие виртуального канала* |
канала |
Наличие функции регистрации параметров во времени |
Кол-во | |||
|
входного |
выходного |
реле |
выходов управления оптосим и-сторами | ||||
|
ИРТ 5501ZM1 |
1 |
- |
АЦП |
ПВИ |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М2 |
2 |
+ |
АЦП + АЦП |
- |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501 /М3 |
1 |
- |
частотный |
ПВИ |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ5501/М4 |
2 |
+ |
частотный + АЦП |
ПВИ |
- |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5502/М1 |
2 |
+ |
АЦП + АЦП |
ПВИ |
- |
4 |
0 |
|
2 |
2 | ||||||
|
ИРТ 5502/М2 |
2 |
+ |
АЦП + АЦП |
ПВИ + ПВИ |
- |
4 |
0 |
|
2 |
2 | ||||||
|
ИРТ 5501/М1-Р |
1 |
- |
АЦП |
ПВИ |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/М2-Р |
2 |
+ |
АЦП + АЦП |
- |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ 5501/МЗ-Р |
1 |
- |
частотный |
ПВИ |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ5501/М4-Р |
2 |
+ |
частотный + АЦП |
ПВИ |
+ |
3 |
0 |
|
2 |
1 | ||||||
|
1 |
2 | ||||||
|
ИРТ5502/М1-Р |
2 |
+ |
АЦП + АЦП |
ПВИ |
4 |
0 | |
|
2 |
2 | ||||||
|
ИРТ 5502/М2-Р |
2 |
+ |
АЦП + АЦП |
ПВИ + ПВИ |
+ |
4 |
0 |
|
2 |
2 | ||||||
Примечания
1 * - Канал, предназначенный для обработки или повторного отображения параметров, регистрируемых
измерительными каналами.
2 - Знак «-» означает отсутствие конструктивного элемента, знак «+» - его наличие.
ИРТ имеют следующие исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех»;
- повышенной надежности для эксплуатации на объектах АС и ОЯТЦ с добавлением в их шифре индекса «А».

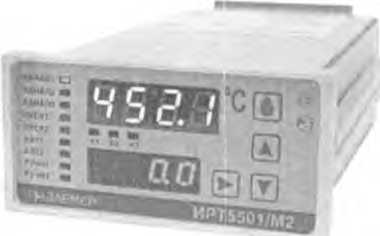

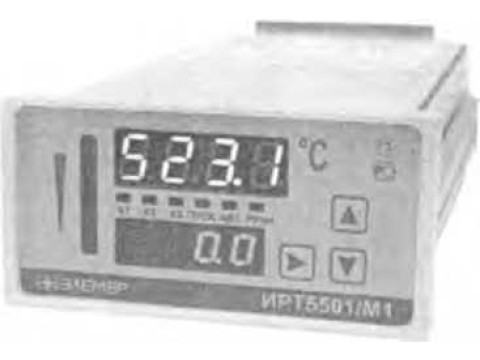

Фотографии общего вида измерителей-регуляторов технологических ИРТ 5500 представлены на рисунке 1.
ИРТ 5501/М1 (-Р), ИРТ 5501/МЗ (-Р)
ИРТ 5501/М2 (-Р). ИРТ 5501/М4 (-Р)
ИР Г 5502/М1 (-Р), ИРТ 5502/М2 (-Р)
Рис. 1
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Основные метрологические характеристики |
Тип первичного преобразователя | |||
|
Измеряемая величина |
Диапазон |
Пределы допускаемой основной приведенной погрешности относительно НСХ, /», %, (класс точности) для индекса заказа | ||
|
А |
В | |||
|
Температура |
-50...+200 °C |
±(0,15 + *) |
±(0,25 + •) |
50М, 53М (Гр. 23), 5011.4611 (Гр. 21) |
|
±(0,1 +*) |
±(0.2+ *) |
100М. ЮОП.РПОО | ||
|
-100...+600 сс -200...+600 °C*** |
±(0,1 + ♦)** |
±(0,2+ *)•* |
50П, ЮОП.РПОО | |
|
-50... + 180 °C |
±(0,1 + *) |
±(0.2+ *) |
NilOO | |
|
-50...+ 1100 °C |
±(0,15+ *) |
±(0,25 + *) |
ТЖК(З) | |
|
-50...+600 °C |
TXK(L) | |||
|
-50...’1300 °C |
ТХА(К) | |||
|
0...+1700 °C |
mn(R) | |||
|
ТПП(Б) | ||||
|
+300...+ 1800 °C |
ТПР(В) | |||
|
0...+2500 °C |
TBP(A-l) | |||
|
0...+ 1800 °C |
ТВР(А-2) | |||
|
О...+ 18ОО°С |
ТВР(А-З) | |||
|
-50...-1000 °C |
ТХКн(Е) | |||
|
-50...-400 °C |
ТМКн(Т) | |||
|
-50. ..+1300 °C |
TNN(N) | |||
|
Напряжение |
0... 100 мВ |
+(0,1 + *) |
±(0,2 + *) |
с унифицированным выходным сигналом |
|
0...75 мВ | ||||
|
Ток |
0...20 мА |
±(0,075 + *) |
±(0,15 + *) | |
|
4...20 мА | ||||
|
0...5 мА |
+(0,1 +*) |
±(0,2 + *) | ||
|
Сопротивление |
0...320 Ом | |||
|
Частота |
0...1000 Гц 0... 10000 Гц |
±(0,1 + *), +(0,05 + *)***, ±(0,02+ *)***, ±(0,01 + *)*** |
±(0,1 +*) |
с частотным (числоимпульсным) выходным сигналом |
Примечания
1 * Одна единица последнего разряда, выраженная в процентах от нормирующего значения.
2 ** За исключением поддиапазона (-50...+200) °C.
3 *** По отдельному заказу.
4 Для унифицированных сигналов с корнеизвлекающей зависимостью основная погрешность определена в диапазонах: 2... 100; 1,5...75 мВ; 0,4...20; 4,32...20; 0,1...5мА.
Предел допускаемой дополнительной погрешности ИРТ, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, не превышает 0,5 предела допускаемой основной погрешности.
Предел допускаемой дополнительной погрешности ИРТ для конфигурации с ТП, вызван
ной изменением температуры их свободных концов, °C :
Питание ИРТ осуществляется:
- от сети переменного тока частотой, Гц: от 40 до 100
и напряжением, В: от 90 до 249
при номинальных значениях - частоты, Гц:
и напряжения, В:
Потребляемая мощность, В-A, не более:
Габаритные размеры, мм, не более:
- передняя панель ИРТ 5501 96 х 48,
ИРТ 5502 96 х 96;
- монтажная глубина
- вырез в щите для ИРТ 5501 88 х 46,
для ИРТ 5502 88 х 88.
Масса не более 1 кг.
Средняя наработка на отказ не менее 30000 ч.
Средний срок службы не менее 10 лет.
Рабочие условия эксплуатации:
- диапазон температур окружающего воздуха, °C: от минус 10 до плюс 50 °C.
Маркировка взрывозащиты ИРТ 5501Ех, ИРТ 5502Ех [Exia]IIC.
Знак утверждения типа
Знак утверждения типа наносится на таблички, расположенные на передних панелях измерителей-регуляторов технологических ИРТ 5500, фотоспособом, на руководство по эксплуатации НКГЖ.411618.014РЭ - типографским способом.
Комплектность
Комплектность приведена в таблице 3.
Таблица 3 - Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1. |
Измеритель-регулятор технологический ИРТ 550 /М |
НКГЖ.411618.014 |
Состав и количество - в соответствии с заказом | |
|
2. |
Комплект монтажных частей и принадлежностей | |||
|
3. |
Программное обеспечение | |||
|
4. |
Руководство по эксплуатации |
НКГЖ.411618.014РЭ | ||
|
5. |
Паспорт |
НКГЖ. 411618.014ПС |
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.411618.014РЭ, согласованным ФГУП «ВНИИФТРИ» 28.01.2008 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (диапазон воспроизведения сопротивления: от 0 до 180 Ом, от 180 до 320 Ом, ПГ: ±0,015 Ом, ±0,025 Ом; диапазон воспроизведения температуры (ТС): от минус 200 до плюс 200 °C; от плюс 200 до плюс 600 °C, ПГ: ±0,03 °C, ±0,05 °C; диапазон воспроизведения температуры (ТП): от минус 210 до плюс 1300 °C; от плюс 1200 до плюс 2500 °C; ПГ: ±0,3 °C, ±2,5 °C; диапазон воспроизведения напряжения: от минус 10 до плюс 100 мВ, ПГ: ±(7-10'5 • |U| + 3) мкВ; диапазон воспроизведения и измерений тока: от 0 до 25 мА, ПГ: ±(10'4 •! + 1)мкА).
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации НКГЖ.411618.014РЭ.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4210-074-13282997-07. Измерители-регуляторы технологические ИРТ 5500. Технические условия.
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; осуществление деятельности в области использования атомной энергии; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
