Приборы для измерения геометрических параметров многофункциональные "Константа К5", "Константа К6"
| Номер в ГРСИ РФ: | РБ 03 01 5482 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ООО "КОНСТАНТА", г. Санкт-Петербург |
|
Описание типа РБ 03 01 5482 14 [2014-10-20]
rb-03-01-5482-14_2014-10-20.pdf
|
Скачать |
Приборы для измерения геометрических параметров многофункциональные «Константа К5», «Константа Кб» (далее - приборы «Константа К5», приборы «Константа Кб») предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5482 14 |
| Наименование | Приборы для измерения геометрических параметров многофункциональные "Константа К5", "Константа К6" |
| Год регистрации | 2014 |
| Номер сертификата | 9274 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2018-06-24 |
| Получатель сертификата | ЗАО "КОНСТАНТА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "КОНСТАНТА"
Адрес: 198095, г. Санкт-Петербург, а/я 89
Контакты: (812)252-94-78
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 2512-0016-2012. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "КОНСТАНТА" (номер аттестата аккредитации - №РОСС RU.0001.310036, шифр поверительного клейма - ГДМ)(НТК №08-14). |
Поверители
Скачать
|
Описание типа РБ 03 01 5482 14 [2014-10-20]
rb-03-01-5482-14_2014-10-20.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения геометрических параметров многофункциональные «Константа К5», «Константа Кб» (далее - приборы «Константа К5», приборы «Константа Кб») предназначены для:
измерений толщины неферромагнитных покрытий на ферромагнитных основаниях;
измерений толщины диэлектрических покрытий на электропроводящих неферромагнитных основаниях;
измерений толщины покрытий электролитического никеля на ферромагнитных основаниях;
измерений электропроводящих неферромагнитных покрытий на электропроводящих ферро- и неферромагнитных основаниях;
измерений толщины диэлектрических и электропроводящих неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов;
измерений толщины диэлектрических покрытий на внутренней поверхности труб из неферромагнитных материалов;
измерений глубины пазов;
индикации температуры воздуха, температуры поверхности металла, влажности воздуха, точки росы.
Приборы «Константа Кб» также предназначены для:
измерений толщины покрытий электролитического никеля на неферромагнитных основаниях и гальванических покрытий на ферромагнитных основаниях;
измерений толщины электропроводящих неферромагнитных покрытий на неферромагнитных основаниях;
измерений удельной электрической проводимости материалов.
Описание
Работа приборов «Константа К5», приборов «Константа Кб» при измерении толщины покрытий основана на вихретоковом фазовом, вихретоковом параметрическом и импульсном индукционном принципах получения первичной информации, при измерении удельной электрической проводимости материалов - на вихретоковом фазовом принципе получения первичной информации.
Приборы «Константа К5», приборы «Константа Кб» состоят из блока обработки информации и преобразователей.
Блок обработки информации заключен в корпус, на верхней крышке которого расположена клавиатура, а на торцевой поверхности - разъем для подключения преобразователей. На блоке обработки информации расположен дисплей, на котором отображаются результаты измерений.
Питание осуществляется от двух аккумуляторных батарей или элементов питания, устанавливаемых в расположенный в нижней части блока обработки информации батарейный отсек.
Измерение толщины покрытий выполняется с помощью преобразователей:
ИДОК, ИД0/90, ИД1, ИД 1-0,3, ИД2, ИДЗ, ИД4, ИД5, ДАО, ДА1, ДА2 - неферромагнитных покрытий на ферромагнитных основаниях;
ПДО, ПД1, ПД2, ПДЗ, ПД4, ПД5, ПД6 - диэлектрических покрытий на электропроводящих неферромагнитных основаниях;
ФД1 - электролитического никеля на ферромагнитных основаниях;
ФДЗ-1,8, ФДЗ-0,2 - электропроводящих неферромагнитных покрытий на
электропроводящих ферро- и неферромагнитных основаниях;
Of«КСИh/TAH 1 А" «; Лист № 2
/irA / J всего листов 7
/ДА / дя: /*/
I/ ЛУ'а'//
ИДОТ, ИД1Т, ИД21, ИДЗГ - диэлектрических и электропроводящих неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов;
ПДОТ, ПД1Т, ПД2Т - диэлектрических покрытий на внутренней поверхности труб из
неферромагнитных материалов.
ИД1ЬП - покрытий электролитического никеля на неферромагнитных основаниях и гальванических покрытий на ферромагнитных основаниях;
ПДГ - электропроводящих неферромагнитных покрытий на неферромагнитных
основаниях.
Измерение глубины пазов обеспечивается преобразователем ДШ.
Индикация температуры воздуха, влажности воздуха, точки росы обеспечивается преобразователем ДВТР.
Индикация температуры поверхности металла обеспечивается преобразователем КД.
Индикация температуры металла, температуры воздуха, влажности воздуха, точки росы обеспечивается преобразователем ДКУ.
Измерение удельной электрической проводимости материалов выполняется преобразователями ФД2, ПФ-ИЭ-4-Ti, ПФ-ИЭ-4-Br, ПФ-ИЭ-4-А1, ПФ-ИЭ-4-Cu, ПФ-ИЭ-бэ-Ti, ПФ-ИЭ-бэ-Br. ПФ-ИЭАв-бэ, ПФ-ИЭ-6э-Си.

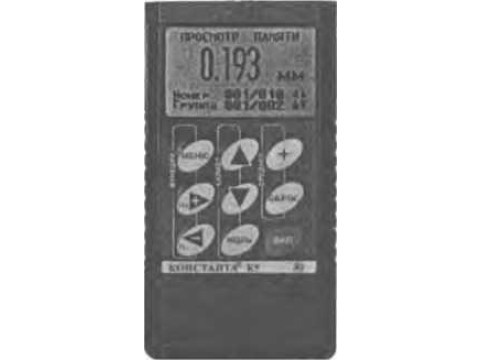

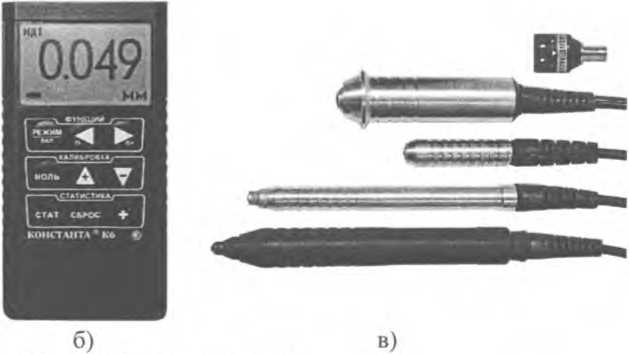

Внешний вид приборов «Константа К5», приборов «Константа Кб» и преобразователей представлен на рисунке 1.
а)
Рисунок 1 - Внешний вид
а) прибор «Константа К5», б) прибор «Константа Кб», в) преобразователи
Программное обеспечение
Приборы «Константа К5», приборы «Константа Кб» имеют встроенное программное обеспечение DM К56 (далее - ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идеен-тификатор прог-рамммного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
DM К56 |
Ver. 6.6 DM |
Ver. 6.6 DM |
0x6480 |
CRC16 (0x11021) |
Защита ПО от непреднамеренных и пре «С» по МИ 3286-2010.
Лист № 3 всего листов 7 х изме иии соответствует уровню
Метрологические и технические xapaKTepiicrnKH ' ^J^^i ^
1. Диапазон измерений и пределы допускаемой основной абсолютной погрешности
измерений толщины покрытий, габаритные размеры преобразователей приведены в таблице 2.
Таблица 2
|
Тип преобразователя |
Диапазон измерений толщины покрытий, мм |
Пределы допускаемой основной абсолютной погрешности измерений толщины покрытий, мм |
Г абарит-ные размеры, мм, не более |
|
1 |
2 |
3 |
4 |
|
ИДОК |
0-0,3 |
±(0,01h’+0,001) |
08x115 |
|
ИД0/90 |
0-0,3 |
±(0,01h+0,001) |
20x8x128 |
|
ИД 1-0,3 |
0-0,3 |
±(0,01h+0,001) |
09x65 |
|
ИД1 |
0-2 |
±(0,015h+0,001) в поддиапазоне от 0 до 1 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1 мм до 2 мм включ. |
09x65 |
|
ИД1№ |
0-0,04** 0-0,3*** |
±(0,02h+0,001) |
09x65 |
|
ИД2 |
0-3 |
±(0,01511+0,001) в поддиапазоне от 0 до 1,5 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1,5 мм доЗ мм включ. |
013x69 |
|
идз |
0-6 |
±(0,015h+0,005) в поддиапазоне от 0 до 4 мм включ. ±(0,02h+0,005) в поддиапазоне свыше 4 мм до 6 мм включ. |
013x69 |
|
ИД4 |
0-8 |
±(0,015h+0,005) в поддиапазоне от 0 до 5 мм включ. ±(0,02h+0,005) в поддиапазоне свыше 5 мм до 8 мм включ. |
015x79 |
|
ИД5 |
0-10 |
±(0,015h+0,005) в поддиапазоне от 0 до 7 мм включ. ±(0,02h+0,005) в поддиапазоне свыше 7 мм до 10 мм включ. |
023x88 |
|
ДАО |
0-50 |
±(0,03h+0,l) |
30x40x86 |
|
ДА1 |
0-70 |
±(0,03h+0,l) |
35x35x165 |
|
ДА2 |
0-120 |
±(0,05h+0,l) |
35x35x205 |
|
ИДОТ |
0-0,3 |
±(0,01h+0,001) |
18x15x100 |
|
ИД1Т |
0-2 |
±(0,015h+0,001) в поддиапазоне от 0 до 1 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1 мм до 2 мм включ. |
09x40 |
|
ИД2Т |
0-3 |
±(0,015h+0,001) в поддиапазоне от 0 до 1,5 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1,5 мм до 3 мм включ. |
09x40 |
|
ИДЗТ |
0-6 |
±(0,015h+0,010) в поддиапазоне от 0 до 4 мм включ. ±(0,02h+0,010) в поддиапазоне свыше 4 мм до 6 мм включ. |
015x46 |
|
пдо |
0-0,5 |
±(0,01h+0,001) |
019x89 |
|
пдг |
0-0,04 |
±(0,02h+0,001) |
019x89 |
|
ПД1 |
0-2 |
±(0,01 h+0,001) |
019x84 |
|
ПД2 |
0-15 |
±(0,015h+0,010) в поддиапазоне от 0 до7,5 мм включ. ±(0,02h+0,010) в поддиапазоне свыше 7,5 мм до 15 мм включ. |
019x84 |
|
пдз |
0-30 |
±(0,015h+O,O5O) в поддиапазоне от 0 до 20 мм включ. ±0,02h в поддиапазоне свыше 20 мм до 30 мм включ. |
023x88 |
|
ПД4 |
0-70 |
±(0,015h+0,1) в поддиапазоне от 0 до 40 мм включ. ±0,02h в поддиапазоне свыше 40 мм до 70 мм включ. |
060x51 |
|
ПД5 |
0-90 |
±(0,015h+0,3) в поддиапазоне от 0 до 60 мм включ. ±0,02h в поддиапазоне свыше 60 мм до 90 мм включ. |
090x61 |
Лист № 4 всего листов 7 :ние таблицы 2
|
1 |
2 |
------------У - У 3 -У /----- ------ |
4 |
|
ПД6 |
0-120 |
±(0,015h+0,3) в пО^^^^^жВ-У 0 до 60 мм включ. ±0,02h в поддиапазоне сЕПШе 60 мм до 120 мм включ. |
0128x61 |
|
пдот |
0-0,5 |
±(0,01h+0,001) |
22x21x120 |
|
ПД1Т |
0-2 |
±(0,01h+0,001) |
015x46 |
|
ПД2Т |
0-12 |
±(0,015h+0,010) в поддиапазоне от 0 до 7,5 мм включ. £(0,02h+0,010) в поддиапазоне свыше 7,5 мм до 12 мм включ. |
015x45 |
|
ФДЗ-1,8 |
0-0,05 |
±(0,02h+0,001) |
013x125 |
|
ФДЗ-0,2 |
0-0,12 |
±(0,02h+0,001) |
013x125 |
|
ФД1 |
0-0,3 |
±(0,02h+0,001) |
013x125 |
измеряемая величина в мм;
для покрытий электролитического никеля на неферромагнитных основаниях;
- для гальванических покрытий на ферромагнитных основаниях.
2. Диапазон измерений и пределы допускаемой основной абсолютной погрешности
* h -
** _
***
измерений глубины пазов, габаритные размеры преобразователя приведены в таблице 3.
Таблица 3
|
Тип преобразователя |
Диапазон измерений глубины пазов, мм |
Пределы допускаемой основной абсолютной погрешности измерений глубины пазов, мм |
Г абаритные размеры, мм, не более |
|
дш |
0-0,3 |
±(0,02h+0,001) |
020x90 |
3. Диапазон показаний температуры и влажности, габаритные размеры преобразователей приведены в таблице 4.
Таблица 4
|
Тип преобразователя |
Диапазон показаний температуры, °C |
Диапазон показаний влажности, % |
Габаритные размеры, мм, не более | |
|
воздуха |
металла | |||
|
ДВТР |
-10-+70 |
- |
5-90 |
017x32 |
|
ДКУ |
-40-+85 |
019x74 | ||
|
кд |
- |
- |
019x74 | |
4. Диапазон измерений и пределы допускаемой относительной погрешности измерений удельной электрической проводимости материалов в условиях эксплуатации от минус 10 °C до плюс 40°С и габаритные размеры преобразователей приведены в таблице 5.
Таблица 5
|
Тип преобразователя |
Диапазон измерений удельной электрической проводимости материалов, МСм/м |
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости материалов, % |
Г абаритные размеры, мм, не более |
|
1 |
2 |
3 |
4 |
|
ФД2 |
0,5 - 60 |
±7 в поддиапазоне от 0,5 МСм/м до 5 МСм/м включ. ±3 в поддиапазоне свыше 5 МСм/м до 60 МСм/м включ. |
013x120 |
|
ПФ-ИЭ-4-Ti |
0,5-5 |
±2 |
013x120 |
|
ПФ-ИЭ-4-Br |
2-16 |
±2 |
013x120 |
|
ПФ-ИЭ-4-А1 |
7-40 |
±2 |
013x120 |
|
ПФ-ИЭ-4-Cu |
25-59 |
±2 |
013x120 |
|
ПФ-ИЭ-бэ-Ti |
0,5-5 |
±3 |
013x120 |
5. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины покрытий при изменении температуры от минус 10 °C до плюс 15 °C и от плюс 25 °C до плюс 40 °C приведены в таблице 6.
Таблица 6
|
Тип преобразователя |
Пределы допускаемой дополнительной абсолютной погрешности измерений толщины покрытий, мм |
|
1 |
2 |
|
ИДОК |
±(0,01h’+0,001) |
|
ИД0/90 |
±(0,01h+0,001) |
|
ИДОТ |
±(0,02h+0,002) |
|
ИД1-0.3 |
±(0,01h+0,001) |
|
ИД1 |
±(0,015h+0,001) в поддиапазоне от 0 до 1 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1 мм до 2 мм включ. |
|
ИД1№ |
±(0,02h+0,001) |
|
ИД2 |
±(0,015h+0,001) в поддиапазоне от 0 до 1,5 мм включ. ±(0,02h+0,001) в поддиапазоне свыше1,5 мм до 3 мм включ. |
|
идз |
±(0,015h+0,005) в поддиапазоне от 0 до 4 мм включ. ±(0,02h+0,005) в поддиапазоне свыше 4 мм до 6 мм включ. |
|
ИД4 |
±(0,015h+0,005) в поддиапазоне от 0 до 5 мм включ. ±(0,02h+0,005) в поддиапазоне свыше 5 мм до 8 мм включ, |
|
ИД5 |
±(0,015h+0,005) в поддиапазоне от 0 до7 мм включ. ±(0,02h+0,005) в поддиапазоне свыше 7 мм до 10 мм включ. |
|
ДАО |
±(0,03h+0,l) |
|
ДА1 |
±(0,03h+0,l) |
|
ДА2 |
±(0,05h+0,l) |
|
ИДОТ |
±(0,01h+0,001) |
|
ИД1Т |
±(0,01511+0,001) в поддиапазоне от 0 до 1 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1 мм до2 мм включ. |
|
ИД2Т |
±(0,015h+0,001) в поддиапазоне от 0 до 1,5 мм включ. ±(0,02h+0,001) в поддиапазоне свыше 1,5 мм до 3 мм включ. |
|
идзт |
±(0,015h+0,010) в поддиапазоне от 0 до 4 мм включ. ±(0,02h+0,010) в поддиапазоне свыше 4 мм до 6 мм включ. |
|
пдо |
±(0,01h+0,001) |
|
пдг |
±(0,02h+0,001) |
|
ПД1 |
±(0,01h+0,001) |
|
ПД2 |
±(0,015h+0,010) в поддиапазоне от 0 до 7,5 мм включ. ±(0,02h+0,010) в поддиапазоне свыше 7,5 до15 мм включ. |
|
пдз |
±(O,O15h+O,O5O) в поддиапазоне от 0 до 20 мм включ. ±0,02h в поддиапазоне свыше 20 мм до 30 мм включ. |
|
ПД4 |
±(0,015h+0,l) в поддиапазоне от 0 до 40 мм включ. ±0,02h в поддиапазоне свыше 40 до 70 мм включ. |
|
ПД5 |
±(0,015h+0,3) в поддиапазоне от 0 до 60 мм включ. ±0,02h в поддиапазоне свыше 60 мм до 90 мм включ. |
|
ПД6 |
±(0,015h+0,3) в поддиапазоне от 0 до 60 мм включ. ±0,02h в поддиапазоне свыше 60 мм до 120 мм включ. |
|
ИДОТ |
±(0,01h+0,001) |
Лист № 6 всего листов 7 )^К/ГАН IА» jg|j________Продолжение таблицы 6
|
1 |
// ■ Ы |
|
ПД1Т |
.......ждао,оо1) |
|
ПД2Т |
±(0,015Ь+б’М^^»^5^^пазоне от 0 до 7,5 мм включ. ±(0,02h+0,010) в поддиапазоне свыше 7,5 мм до 12 мм включ. |
|
ФДЗ-1,8 |
±(0,02h+0,001) |
|
ФДЗ-0,2 |
±(0,02h+0,001) |
|
ФД1 |
±(0,02h+0,001) |
6. Пределы допускаемой дополнительной абсолютной погрешности измерений глубины
пазов при изменении температуры от минус 10 °C до плюс 15 °C и от плюс 25 °C до плюс 40 °C
приведены в таблице 7.
Таблица 7
|
Тип преобразователя |
Пределы допускаемой дополнительной абсолютной погрешности измерений глубины пазов, мм |
|
ДШ |
±(0,02h+0,001) |
7. Масса блока обработки информации, кг, не более: 0,25.
8. Габаритные размеры блока обработки информации, мм, не более 122x60x22.
9. Масса преобразователей приведена в таблице 8.
Таблица 8
|
Тип преобразователя |
Масса, кг, не более |
|
ИД0/90, ИДОК, ИД0Т, ИД1,ИДЗ,ИД1Т,ИД1№, ФД1,ФД2, ФДЗ-1,8, ФДЗ-0,2, КД |
0,03 |
|
ИД2, ИД2Т, ПД0, ПДГ |
0,05 |
|
ИДЗ, ИДЗТ, ИД4, ИД5, ПДЗ, ДШ, ДВТР |
0,06 |
|
ПД1, ПД1Т, ПД2, ПД2Т |
0,04 |
|
ПД4, ПД5, ПД6, ДАО |
0,2 |
|
ДА1 |
0,4 |
|
ДА2 |
0,6 |
|
ПФ-ИЭ-4-Ti, ПФ-ИЭ-4-Br, ПФ-ИЭ-4-А1, ПФ-ИЭ-4-Cu, ПФ-ИЭ-бэ-Ti, ПФ-ИЭ-бэ-Вг, ПФ-ИЭАв-бэ, ПФ-ИЭ-6э-Си |
0,03 |
10. Средний срок службы, лет
11. Наработка на отказ, ч
12. Напряжение питания, В от 2,4 до 3,2.
13. Потребляемая мощность, мВт, не более
14. Условия эксплуатации:
- диапазон температуры окружающего воздуха, °C от -10 до + 40;
- относительная влажность воздуха, % до 80.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на верхнюю крышку блока обработки информации.
Комплектность
Комплектность приборов «Константа К5», приборов «Константа Кб» представлена в таблице 9.
Таблица 9
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
2 |
3 |
|
1 |
Прибор «Константа К5» или прибор «Константа Кб»* |
1 |
|
2 |
Образец ферромагнитного основания* |
1 |
|
3 |
Образец неферромагнитного основания* |
1 |
|
4 |
Футляр |
1 |
/
всего листов 7
;ние таблицы 9
|
1 |
3 | |
|
5 |
Руководство по эксй^адгцц^^^й''' |
1 |
|
6 |
Методика поверки МП 2'512-6'016-2012 |
1 |
* Прибор «Константа К5» или прибор «Константа Кб» может быть укомплектован любым из преобразователей и образцами основания. Количество и тип преобразователей и образцов оснований по требованию заказчика.
Поверка
осуществляется по документу МП 2512-0016-2012 «Приборы для измерения геометрических параметров многофункциональные «Константа К5», «Константа Кб». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г. Основными средствами поверки являются: меры толщины покрытий МТ (№ 50316-12), эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ 9038-90, меры толщины покрытий типа МП на МО, МП на НТО, НТП на НТО, НТП на МО (№ 34825-07), государственные стандартные образцы удельной электрической проводимости ГСО 3447-3458, ГСО 3435-3446, ГСО 1395-1412, ГСО 4529-4536.
Сведения о методах измерений
Методика измерений приведена в документах:
1. УАЛТ.133.ООО.ООРЭ - «Приборы для измерения геометрических параметров
многофункциональные «Константа К5». Руководство по эксплуатации», 2012 г.
2. УАЛТ.134.000.00РЭ - «Приборы для измерения геометрических параметров
многофункциональные «Константа Кб». Руководство по эксплуатации», 2012 г.
Нормативные документы
Р50.2.006-2001 - «Государственная поверочная схема для средств измерений толщины покрытий в диапазоне толщины от 1 до 20000 мкм»;
ТУ 4276-034-27449627-12 - «Приборы для измерения геометрических параметров
многофункциональные «Константа К5, «Константа Кб». Технические условия», 2012 г.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Смотрите также
