Вибростенды переносные ВЗВ
| Номер в ГРСИ РФ: | РБ 03 06 4797 14 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Вибростенды |
| Производитель / заявитель: | ООО "НПФ "ВИБРОН", г. Москва |
Вибростенды переносные ВЗВ (далее вибростенды) предназначены для воспроизведения колебаний размаха виброперемещения, среднего квадратического значения виброскорости и виброускорения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 4797 14 |
| Наименование | Вибростенды переносные ВЗВ |
| Год регистрации | 2014 |
| Номер сертификата | 9286 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2019-01-24 |
| Получатель сертификата | ООО "НПФ "ВИБРОН", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "НПФ "ВИБРОН"
Адрес: пер. Барыковский, д. 4, стр. 2, офис №114, 119034, г. Москва
Контакты: Тел.: 8 (495) 513-11-25, 8 (495) 513-10-32;
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 4277-002-95218262-2007 РЭ (2008 г.). |
Поверители
Скачать
|
Описание типа РБ 03 06 4797 14 [2012-02-27]
rb-03-06-4797-14_2012-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 4797 14 [2014-10-24]
rb-03-06-4797-14_2014-10-24.pdf
|
Скачать |
Описание типа
Назначение
Вибростенды переносные ВЗВ (далее вибростенды) предназначены для воспроизведения колебаний размаха виброперемещения, среднего квадратического значения виброскорости и виброускорения.
Описание
Вибростенд состоит из электродинамического возбудителя механических колебаний, вибропреобразователя, генератора, усилителя мощности и блока измерения.
Работа вибростенда основана на электродинамическом принципе. Корпус возбудителя колебаний крепится к основанию вибростенда. Возбуждение колебаний осуществляется от внутреннего генератора, вырабатывающего выходной сигнал с тремя фиксированными частотами (45; 64 и 79,6 Гц). Выходной сигнал генератора через усилитель мощности поступает на катушку возбуждения, располагающуюся в зазоре магнитопровода возбудителя. Колебания подвижного стола, соединенного с катушкой, возникают вследствие взаимодействия магнитного поля постоянного магнита и переменного магнитного поля катушки. На подвижном столе возбудителя установлен пьезоэлектрический вибропреобразователь, вырабатывающий электрический сигнал, пропорциональный виброускорению. Сигнал вибропреобразователя поступает на вход измерительного блока, по индикаторному устройству которого производится отсчет параметров воспроизводимых механических колебаний (размах виброперемещения, среднее квадратическое значение виброскорости или виброускорения и частота).
Измерительный блок снабжен отсчетным устройством с цифровой индикацией и клавиатурой, позволяющей выбирать вид измеряемого параметра вибрации и пределы измерения.
Вибростенд может работать в диапазоне частот от 30 до 1000 Гц.
Вибростенды выпускаются в трех исполнениях: ВЗВ-1, ВЗВ-1М и ВЗВ-1 М2, которые различаются техническими характеристиками.

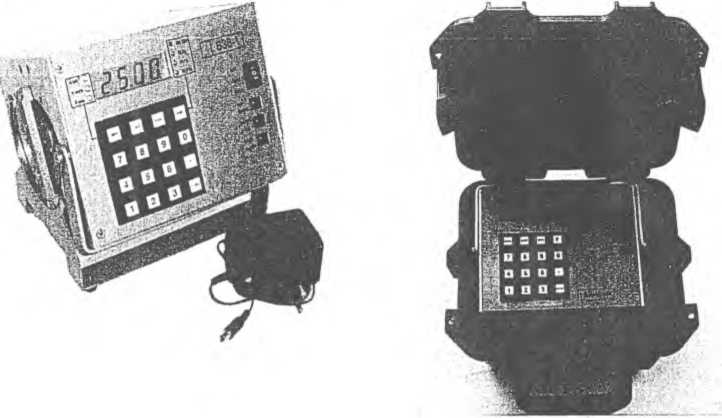

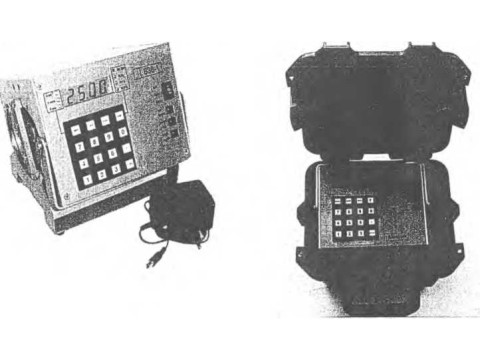

Внешний вид вибростендов переносных ВЗВ-1, ВЗВ-1М и ВЗВ-1М2 приведен на рисунке 1.
Рисунок 1- Внешний вид вибростендов переносных ВЗВ-1^3В-Ш^и B3B-LM2
ВРИО Зам. ген. директора Бударина Е.М.
поп. №1 от 09.01.2014г.
Технические характеристики
Диапазон рабочих частот, Гц:
|
от внешнего генератора для ВЗВ-1 от встроенного генератора ВЗВ-1М и ВЗВ-1М2 Фиксированные частоты воспроизводимой вибрации, Гц Масса поверяемого датчика, кг, не более: для вибростендов ВЗВ-1 и ВЗВ-1 М для вибростенда ВЗВ-1 М2 Диапазоны измерения СКЗ виброускорения при нагрузке 0,125 кг для вибростендов ВЗВ-1 и ВЗВ-1 М, м/с2: на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц Диапазоны измерения СКЗ виброускорения при нагрузке 0,125 кг для вибростенда ВЗВ-1М2, м/с": на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц на частоте 100 Гц на частоте 500 Гц на частоте 1000 Гц Диапазоны измерения СКЗ виброскорости при нагрузке 0,125 кг для вибростендов ВЗВ-1 и ВЗВ-1 М, мм/с: на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц Диапазоны измерения СКЗ виброскорости при нагрузке 0,125 кг для вибростенда ВЗВ-1 М2, мм/с: на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц на частоте 100 Гц на частоте 500 Гц на частоте 1000 Гц Диапазоны измерения размаха виброперемещения при нагрузке 0,125 кг для вибростендов ВЗВ-1 и ВЗВ-1М, мкм: на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц |
от 30 до 1000 от 30 до 1000 45; 64; 79,6 0,125 0,300 от 1 до 10 от 1 до 15 от 1 до 12 от 2 до 70 от 2 до 105 от 2 до 80 от 2 до 60 от 2 до 28 от 2 до 16 от 2 до 50 от 1 до 40 от 1 до 30 от 2 до 250 от 2 до 260 от 2 до 160 от 2 до 100 от 1 до 9 от 1 до 2,5 от 20 до 350 от 20 до 262 от 20 до 135 Ro, ве?НА ЗРИО загл. ген. директора ^Ударина Е.м. Ai от09.01.2014г |
Диапазоны измерения размаха виброперемещения при нагрузке 0,125 кг для вибростенда ВЗВ-1М2, мкм:
|
на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц на частоте 100 Гц на частоте 500 Гц |
от 20 до 2500 от 20 до 1800 от 20 до 900 от 10 до 450 от 3 до 8 |
|
Пределы допускаемой основной относительной погрешности измерения параметров вибрации, % |
±3 |
Пределы допускаемой основной абсолютной погрешности измерения частоты вибрации, Гц, не более:
|
на фиксированных частотах 45; 64; 79,6 Гц в диапазоне частот от 30 до 1000 Гц (для вибростендов ВЗВ-1М и ВЗВ-1М2) |
±0,03 ±0,1 |
Коэффициенты нелинейных искажений, %, не более:
|
на фиксированных частотах 45, 64, 79,6 Гц (для вибростендов ВЗВ- 1 иВЗВЛМ) в диапазоне частот от 30 до 1000 Гц (для вибростенда ВЗВ-1М2) |
±5 ±1 |
|
Относительные коэффициенты поперечных колебаний вибростола (по ускорению), %, не более на частоте 45 Гц на частоте 64 Гц на частоте 79,6 Гц |
8 6,5 6 |
Напряжение питания, В:
|
от аккумуляторной батареи от внешнего источника постоянного тока |
6 от 12 до 15 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % по уровню по частоте |
±0,2 ±0,02 |
|
Условия эксплуатации: диапазон температур, °C относительная влажность воздуха при температуре 25 °C, %, до |
от минус 5 до 40 90 |
|
Габаритные размеры, мм, не более |
205 х148 Х160 |
|
Масса (с футляром), кг, не более |
7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус вибростенда с помощью трафарета черной несмываемой краской.
КОПИЯ ВЕРНА ВРИСНЗам. ген. директора ьудзрина Е.М.
• ■ ■ . .01 от 09.01.2014г.
Комплектность
Вибростенд ВЗВ 1 шт.
Подставка поворотная 1 шт.
Футляр 1 шт.
Сетевой адаптер 1 шт.
Аккумулятор по заказу
Ручка съемная 1 шт.
Шпилька крепежная М 5x9 1 шт.
Планка фиксирующая 1 шт.
Розетка кабельная 2 шт.
Отвертка 1 шт.
Подушка пенополиуретановая 1 шт.
Подставка плоская 1 шт.
Эквивалент нагрузки 125 г для ВЗВ-1 и ВЗВ-1М 1 шт.
Эквивалент нагрузки 300 г для ВЗВ-1М2 1 шт.
Руководство по эксплуатации с Методикой поверки 1 экз.
Паспорт 1 экз.
Поверка
осуществляется по разделу «Методика поверки» Руководства по эксплуатации 4277-002-95218262-2007 РЭ «Вибростенды переносные ВЗВ», утвержденному ГТТИ СИ ФГУП «ВНИИМС» 11 ноября 2008 г.
Основные средства поверки: вибропреобразователь ускорения модели 8305 (Госреестр СИ № 14923-09) с усилителем заряда с погрешностью преобразования не более 0,5 %.
Сведения о методах измерений
Руководство по эксплуатации «Вибростенды переносные ВЗВ» 4277-002-95218262-2007 РЭ, раздел 10.
Нормативные документы
1 Рекомендация «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10’1 + 2-104 Гц» МИ 2070-90
2 Технические условия ТУ 4277-002-95218262-2007 «Вибростенды переносные ВЗВ».
Рекомендации к применению
Выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
Другие Вибростенды
