Калибраторы давления портативные Метран 502-ПКД-10П

Назначение

Калибраторы давления портативные Метран 502-ПКД-10П (далее - калибраторы) предназначены для измерения и воспроизведения избыточного давления жидкостей и газов, а также разрежения газов.

Описание

Принцип действия калибратора состоит в измерении давления с помощью тензопреоб-разователя, расположенного в модуле давления. При воздействии измеряемого давления на выходе модуля возникает электрический сигнал, пропорциональный давлению. Аналого-цифровой преобразователь, расположенный в электронном блоке калибратора, преобразует величину электрического сигнала в цифровой код, который передаётся в микроконтроллер электронного блока.

Конструкция калибратора - модульная, основными элементами являются внешний модуль давления и электронный блок. Электронный блок выполнен в виде портативного прибора в пластмассовом корпусе, на лицевой панели которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей, на верхней торцевой панели-разъём для подключения модуля давления, на боковой панели-разъём для подключения блока электропитания. С одним электронным блоком может работать 14 модулей давления с различными диапазонами измерений.

Электропитание калибратора осуществляется от внутреннего аккумулятора, расположенного в электронном блоке или от сетевого блока питания.

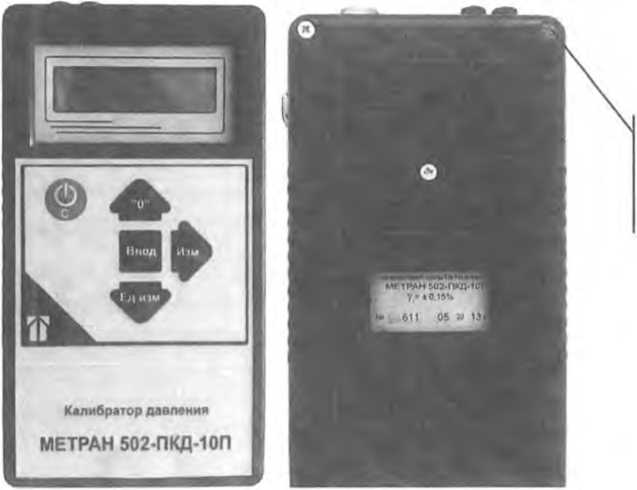

Внешний вид калибраторов представлен на рисунке 1.

Место размещения защитной пломбы

Рисунок 1 - Общий вид калибраторов

Программное обеспечение

Программное обеспечение (ПО) калибраторов имеет следующие идентификационные данные, приведенные в таблице 1.

Защита калибратора от преднамеренного изменения ПО обеспечивается нанесением клейм (пломб) на корпус прибора (см. рисунок 1).

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений модулей давления калибратора и предельные допустимые давления приведены в таблице 2.

Таблица 2 - Диапазоны измерений модулей давления калибратора и предельные допустимые давления

Окончание таблицы 2

Пределы допускаемой основной приведенной погрешности (у), %.........................................± 0,15.

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от температуры (20 ± 2)°С, %..................................± 0,5-у.

Время установления рабочего режима, мин, не более

Напряжение электропитания калибратора, В:

• от сетевого блока питания постоянного тока

• от внутреннего аккумулятора

Электропитание сетевого блока питания от сети переменного тока:

• напряжением, В

• частотой, Гц.................................................................................................................50 ±1.

Мощность, В-А, не более

Степень защиты от воздействий окружающей среды:

• модулей давления.........................................................................................................IP 54;

• электронного блока......................................................................................................IP 50.

Масса в комплекте с 14 модулями давления без источника давления, кг, не более

в том числе:

• электронный блок

• модуль давления

• блок питания

• аккумулятор

Габаритные размеры, мм, не более

• модулей давления

- диаметр корпуса

- длина корпуса

- длина присоединительного кабеля

• электронного блока

- длина

- ширина

- высота

Средняя наработка на отказ, ч

Средний срок службы, лет

Условия эксплуатации:

• температура окружающего воздуха, °C.............................................................от 0 до 50;

• относительная влажность воздуха при температуре 35 °C, %.................................до 80;

. атмосферное давление, кПа..........................................................................от 84 до 106,7.

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также фотохимическим способом на табличку электронного блока калибратора.

Комплектность

Комплект поставки приведен в таблице 3.

_____Таблица 3__

Окончание таблицы 3

Поверка

Осуществляется по документу 1556.000.00 МИ «Калибраторы давления портативные Метран 502-ПКД-10П. Методика поверки», согласованному с ГЦИ СИ ФГУ «Челябинский ЦСМ» в декабре 2008 г.

Основное оборудование, необходимое для поверки:

- грузопоршневые манометры избыточного давления МП-2,5; МП-6; МП-60; МП-600, класс точности 0,02;

- калибраторы давления пневматические: Метран-504 Воздух-П, класс точности 0,02; Метран-505 Воздух-1, класс точности 0,02;

- манометр абсолютного давления МПА-15, с пределом допускаемой основной погрешности ±6,65 Па в диапазоне от 0 до 20 кПа; ±13,3 Па в диапазоне от 20 до 133 кПа; ±0,01 % в диапазоне от 133 до 400 кПа;

- барометр образцовый переносной БОП-1М-3 с ВПИ 280 кПа, с пределом допускаемой погрешности измерения абсолютного давления не более ±10 Па в диапазоне от 0,5 до 110 кПа и 0,01% от измеряемого значения в диапазоне от 110 до 280 кПа;

- задатчик разрежения Метран-503 Воздух, класс точности 0,02;

- калибраторы давления Метран-501-ПКД-Р, класс точности 0,05.

Сведения о методах измерений

приведены в соответствующем разделе руководства по эксплуатации на калибраторы.

Нормативные документы

1) ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2) ГОСТ 8.017-79 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

3) ГОСТ 8.107-81 «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 х 10'8 до 1 х 103 Па».

4) Технические условия ТУ 4212-003-51453097-2008 «Калибраторы давления портативные Метран 502-ПКД-10П».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
