Блоки автоматического титрования БАТ-15.2МП

Назначение

Блоки автоматического титрования БАТ-15.2MII (далее - приборы), предназначены для автоматического управления процессом потенциометрического титрования рас i воров и его окончанием.

11риборы имеют возможность управлять химическими реакциями в ручном режиме ти грования.

Описание

Приборы используются совместно с универсальным лабораторным рН-метром-милливолыметром (иономером), имеющим аналоговый выход «0 — 2 В» (например, иономеры И-160 и аналоги), в качестве установки для автоматического потенциометрического титрования. предназначенной для применения в лабораюриях научно-исследовательских учреждений и предприятий различных отраслей экономики, а также в учебном процессе.

11ринцип действия

Напряжение, пропорциональное ЭДС электродной системы, с выхода иономера поступаем на вход приборов, не сравнивается с напряжением, установленным задатчиком конечной точки титрования. Разность напряжений поступает на вход прот рам м но-регул и ру тощего устройства (11РУ) приборов. Выходной сигнал ИРУ коммутирует подачу напряжения па обмотку электромагнитного клапана в соответствии с iipoi раммой. установленной задатчиками приборов. При отсутствии напряжения якорь клапана пережимает эластичную трубку, перекрывая подачу титранта из микробюретки в измерительную ячейку с анализируемым раствором. При наличии напряжения якорь отпускает трубку, обеспечивая подачу титранта. При достижении напряжения с выхода иономера заданного значения питание на клапан нс подается, подача титранта прекращается и ти трование завершается.

После завершения титрования по шкале микробюретки фиксируется объем титранта, израсходованный на титрование дозированной пробы вещества. По расходу титранта на завершение реакции с определяемым ионом или соединением определяется конценгртГция анагщзируе-мого вещества или друт не параметры в соответствии с задачей конкретнот о /ттДхгваттйя'.^т^акжс оценивается точность и сходимость результатов титрования.              ('

Прибор, стеклянная микробюретка (далее - микробюретка) и электромагнитный клапан (далее - клапан), входящие в комплект поставки, составляют комплекс, обеспечивающий:

- установку параметров и программы процесса титрования (прибор);

- дозирование проб, подачу титрующего раствора по заданной программе и измерение его расхода на одно титрование (микробюретка);

- прерывание подачи титрующего расi вора по заданной программе (клапан).

Общий вид прибора приведен на рисунке I.

Пломбирование от несанкционированного доступа производи гея заливкой пломбировочной мастикой по 5М0.050.122 ТИ одного из винтов, соединяющих крышку с основанием корпуса, расположенного на нижней крышке прибора, с последующим нанесением описка поверительно-го клейма (рисунок 2). Па лицевую панель прибора наносится клеймо - наклейка (рисунок 1). в эксплуатационном документе оттиск поверительного клейма.

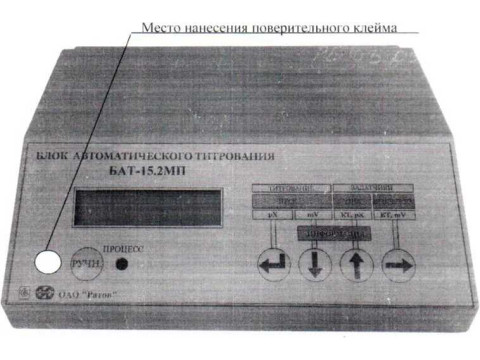

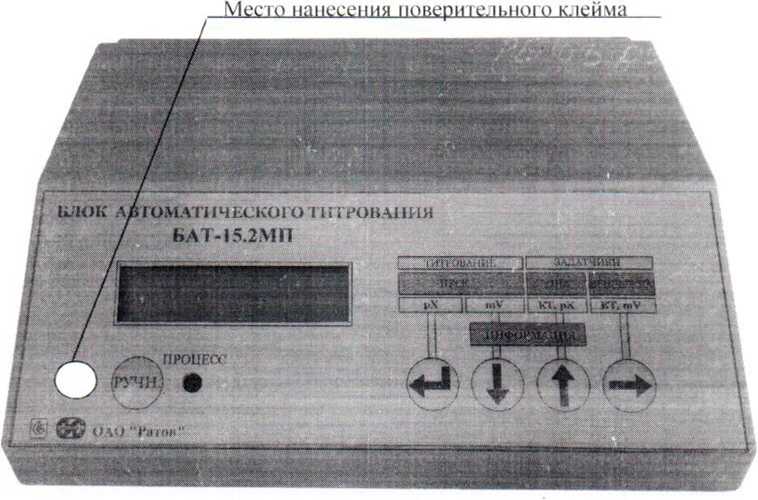

Рисунок 1 Общий вид прибора

Пломба

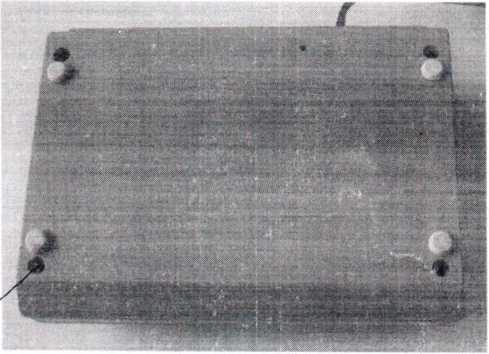

Рисунок 2 Схема пломбирования прибора от несанкционированного/достуиа4'

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Приборы сохраняют работоспособность в следующих рабочих условиях применения:

- температура окружающего воздуха                  от 10 °C до 35 °C;

- относительная влажность окружающего воздуха

при температуре 25 °C                              80 %;

- атмосферное давление                              от 70 до 106,7 кПа

(от 537 до 800 мм рт.ст.)

2 Питание приборов осуществляется от однофазной сети переменного тока частотой (50 + 0,5) Гц напряжением (230 ± 23) В.

3 Мощность, потребляемая приборами при номинальном значении напряжения питания, не превышает 14 В-А.

4 Габаритные размеры приборов не более 210x155x80 мм.

5 Масса приборов не более 1 кг.

6 В приборах предусмотрены следующие режимы работы:

- режим автоматического титрования;

- режим ручного титрования.

7 Микробюретка для титрования имеет следующие характеристики:

- номинальная вместимость - 10 см3;

- дискретность отсчета объема дозирования (цена деления) - 0,02 см3;

- пределы допускаемой абсолютной погрешности - ±0,02 см3.

8 Приборы имеют следующие выходы для подсоединения внешних устройств:

«КЛАПАН» - для подсоединения клапана;

«ВЫХОД» - для подсоединения электронной автоматической бюретки или других исполнительных механизмов (выход гальванически развязан со входом).

Уровни выходных сигналов:

- на выходе «КЛАПАН» - не менее 6 В при подключенном клапане;

- на выходе «ВЫХОД» - от 10 до 15 В при нагрузке 2 кОм при открытом клапане.

9 Время установления рабочего режима должно быть не более 30 мин.

10 Продолжительность непрерывной работы приборов не менее 8 ч. Время перерыва до повторного включения 30 мин.

11 Диапазоны и дискретность установки параметров титрования, диапазоны показаний, цены

единиц младшего разряда дисплея соответствуют приведенным в таблице 1.

Таблица 1

Примечание - Диапазоны показаний величины рХ и окислительно-восстановительного, потен-циала совпадают с диапазонами показаний конечной точки титрования.

12 Пределы допускаемых значений основных абсолютных погрешностей показаний дисплея, установки напряжения конечной точки титрования, основных относительных погрешностей установки параметров процесса автоматического титрования соответствуют приведенным в таблице 2.

Таблица 2

Погрешность установки зоны импульсной подачи раствора в интервале, соответствующем значениям Kz от 0 до 0,01, не нормируется.

13 Зона нечувствительности приборов по входу не более 0,5 мВ.

14 Дрейф нуля приборов по входу не более:

а) 0,5 мВ - за 8 ч непрерывной работы в нормальных условиях;

б) 0,5 мВ - при изменении напряжения питания на ±23 В от номинального значения (230 В);

в) 0,5 мВ на каждые 10 °C - при отклонении температуры окружающего воздуха от номинального значения (20 °C) до любого значения от 10 °C до 35 °C.

15 Дополнительные погрешности установки напряжения конечной точки титрования, обусловленные изменением внешних влияющих величин, % от установленного значения, не превышают:

а) 0,1 - при изменении напряжения питания на ±23 В от номинального значения (230 В);

б) 0,2 на каждые 10 °C - при отклонении температуры окружающего воздуха от нормального значения (20 °C) до любого значения в пределах от 10 °C до 35 °C.

16 Пределы допускаемых значений основной относительной погрешности автоматического титрования, выполняемого на установке, состоящей из прибора (с микробюреткой и клапаном) и универсального рН-метра-милливольтметра (иономера), не превышают ±1 %.

Сходимость результатов титрования не более 0,5 %.

17 Средняя наработка на отказ приборов для нормальных условий - 6000 ч.

18 Среднее время восстановления работоспособного состояния приборов 1 ч.

19 Средний срок службы приборов 8 лет.

20 Электрическое сопротивление изоляции цепей приборов при температуре окружающего воздуха (20 ± 5) °C и относительной влажности от 30 % до 80 % не менее:

а) входных и выходных цепей:

- 40 МОм - между выходом (соединитель «ВЫХОД») и общей точкой источника питания;

- 40 МОм - между общей точкой источника питания и корпусом прибора;

б) цепи сетевого питания:

- 200 МОм - между цепью, подключаемой непосредственно к сети питания (далее - цепь питания) и корпусом приборов.

21 Температура внешних поверхностей корпуса приборов и органов управления при нормаль

ном применении не превышают 70 °C.

22 Степень защиты приборов по ГОСТ 14254 - IP 20.

Знак утверждения типа

Знак утверждения типа наносится на передние панели корпуса приборов методом печати лазерным принтером на самоклеящейся пленке с последующим ламинированием и на титульный лист эксплуатационного документа типографским способом.

Комплектность

Комплект поставки прибора соответствует таблице 3 .

Таблица 3

ОБЕСПЕЧЕНИЕ ПОВЕРКИ И ПРОСЛЕЖИВАЕМОСТИ ПЕРЕДАЧИ ЕДИНИЦЫ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ

Поверка осуществляется в соответствии с методикой поверки МП.ГМ 014-98 «Блоки автоматического титрования БАТ-15.2МП». Методика поверки.

Основные средства поверки:

- калибратор напряжения типа РЗООЗ, диапазон измерения от 0 до 10 В, класс точности 0,01;

- лабораторный pH-метр, диапазон измерений от минус 1 до 14 pH, выходное напряжение от 0 до 2 В;

- термометр ртутный ТЛ-4, диапазон измерения от 0 °C до 55 °C, цена деления 0,1 °C.

Прослеживаемость передачи единицы физической величины (Вольт) осуществляется через действующую поверочную схему по ГОСТ 8.027 до национального эталона (В) - НЭ РБ 10-02.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ТУ 25.05.2262-77 Блоки автоматического титрования БАТ-15.2МП. Технические условия.

МП. ГМ 014 - 98 Блоки автоматического титрования БАТ-15.2МП. Методика поверки.

Заключение

Блоки автоматического титрования БАТ-15.2МП соответствуют требованиям ТУ 25.05.2262-77

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.

Государственные контрольные испытания проведены испытательным центром Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 1.1751 от 30.05.2014)

Юридический адрес: 246015, г. Гомель, ул. Лепешинского, 1, тел. +375 232 2,6-33-01 E-mail: mail@gomelcsms.by
