Анализаторы автоматические фракционного состава нефтепродуктов "АФСА"

Назначение

Анализаторы автоматические фракционного состава нефтепродуктов "АФСА" (далее - анализаторы) предназначены для определения зависимости температуры кипения светлых нефтепродуктов и сырой нефти от количества отгона по ГОСТ 2177-99, СТБ ИСО 3405-2003 при атмосферном давлении в лабораторных условиях.

Область применения-промышленные предприятия и научно-исследовательские лаборатории.

Описание

Принцип действия анализаторов основан на измерении температуры кипения нефтепродукта и объёма отгона при заданных программным путём скоростях выпаривания и автоматическом поддержании заданных программно температурах охлаждающей бани и приёмной камеры.

Анализатор состоит из корпуса, блока управления, узла нагрева, охлаждающего устройства и приемной камеры.

Анализаторы изготавливают в двух модификациях:

"АФСА" - анализатор автоматический фракционного состава нефтепродуктов под управлением ПЭВМ, подключаемого к анализатору через интерфейсный порт RS-232)

"АФСА-С" - анализатор автоматический фракционного состава нефтепродуктов со встроенной панелью оператора с сенсорным экраном.

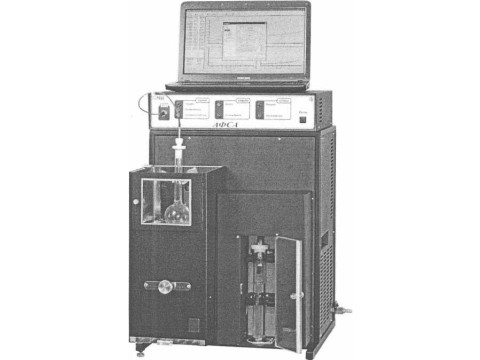

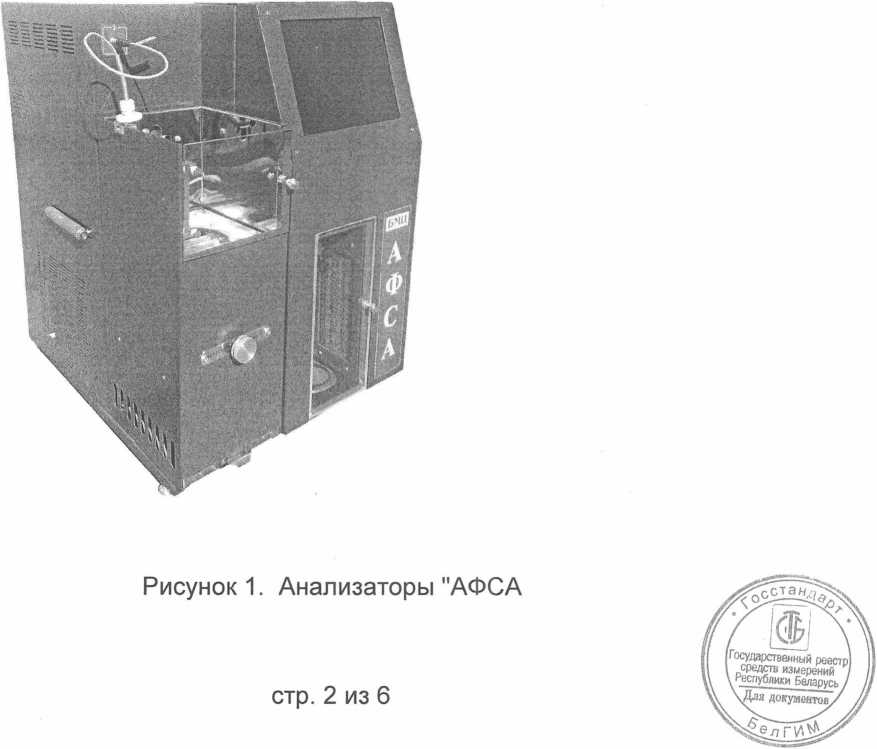

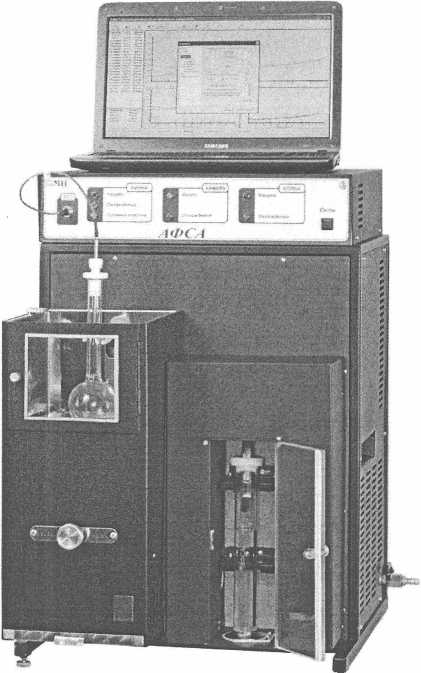

Внешний вид анализаторов приведен на рисунке 1.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

Основные технические и метрологические характеристики

Диапазон задания температур разгонки нефтепродуктов, °C...............от 0 до 400

Диапазон измерений температур разгонки нефтепродуктов, °C...........от 20 до 360

Пределы допускаемой абсолютной погрешности при измерении температуры кипения нефтепродукта, °C

Пределы допускаемой абсолютной погрешности при измерении объема конденсата, см3

Скорость разгонки нефтепродуктов (с погрешностью ±0,5 см3 /мин), см3/мин................................................от 2 до 5

Объем колбы для перегонки, см3, не менее

Объем мерного цилиндра, см3

Диапазон поддержания температуры охлаждающей ванны, °C..............от 0 до 65

Напряжение питания переменного тока, В, с номинальной частотой 50 Гц ....230±10

Потребляемая мощность анализатора, кВ А, не более

Масса анализатора, кг, не более

Габаритные размеры АФСА-С, мм, не более.....................................500x570x670

Габаритные размеры АФСА, мм, не более.........................................520x540x720

Время установления рабочего режима, мин, не более

Время непрерывной работы, ч, не более

Условия при эксплуатации: -температура окружающего воздуха, °C,..............................................от 10 до 35;

-относительная влажность,%, при температуре 25°С

-атмосферное давление, кПа,.......................................................от 84 до 106,7

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

Знак Утверждения типа

Знак Утверждения типа наносится на паспорт типографским способом и на лицевую панель анализатора методом струйной печати.

Государственный реестр] i измерений / \ Республики Беларусь / \Для документов/

Комплектность

Комплект поставки приведен в таблице 1.

Таблица 1

Технические документы

ГОСТ 2177-99 "Нефтепродукты. Методы определения фракционного состава".

СТБ ИСО 3405-2003 "Нефтепродукты. Методы определения фракционного состава при атмосферном давлении".

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"

ТУ РБ 14789681.002-98 Анализатор автоматический фракционного состава нефтепродуктов "АФСА".

МП.МН 393-2014 Анализатор автоматический фракционного состава нефтепродуктов "АФСА".

Заключение

Анализаторы автоматические фракционного состава нефтепродуктов "АФСА" соответствуют ТУ РБ 14789681.002-98.

Анализаторы автоматические фракционного состава нефтепродуктов "АФСА" соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии ТС BY/112 11.01. ТР004 003 14797 от 03.12.2015).

Межповерочный интервал - не более 24 месяцев (для анализаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025
