Метанометры МС-1
| Номер в ГРСИ РФ: | РБ 03 09 0349 96 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
|
Описание типа РБ 03 09 0349 96 [1996-01-01]
rb-03-09-0349-96_1996-01-01.pdf
|
Скачать |
Метанометры МС-1, взрывозащищенные, носимые, предназначены для измерения объемной доли метана в воздухе, а также сигнализации превышения его концентрации в воздухе установленного уровня во взрывоопасных зонах помещений классов В-1, В-1а, В-16 и наружных установках класса В-1г, согласно гл. 7.3 ПУЭ. Маркировка взрывозащиты "lExibdsIICT6 X" по ГОСТ Р 51330.0-99.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 0349 96 |
| Наименование | Метанометры МС-1 |
| Год регистрации | 1996 |
| Номер сертификата | 4233 |
| Дата регистрации | 2006-11-23 |
| Срок действия | - |
| Получатель сертификата | РУП "Белгазтехника", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Белгазтехника"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: (017)251-75-61 / (017)251-73-23 / marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МП.Мн 606-98 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 09 0349 96 [1996-01-01]
rb-03-09-0349-96_1996-01-01.pdf
|
Скачать |
Описание типа
Назначение
Метанометры МС-1, взрывозащищенные, носимые, предназначены для измерения объемной доли метана в воздухе, а также сигнализации превышения его концентрации в воздухе установленного уровня во взрывоопасных зонах помещений классов В-1, В-1а, В-16 и наружных установках класса В-1г, согласно гл. 7.3 ПУЭ. Маркировка взрывозащиты "lExibdsIICT6 X" по ГОСТ Р 51330.0-99.
Область применения - службы и предприятия газовой отрасли и коммунального хозяйства, занимающиеся эксплуатацией газового оборудования.
Описание
Принцип действия метанометра МС-1 основан на регистрации изменения падения напряжения на чувствительном плече датчика газа вследствие изменения его сопротивления при воздействии на него горючего газа.
Конструктивно метанометр состоит из электронного блока, блока аккумуляторов и термокаталитического датчика.
Место пломбирования - углубление под винт крепления, расположенное на тыльной стороне корпуса метанометра МС-1. Оттиск государственного поверительного клейма наносится рядом с датчиком на клейкую ленту, в соответствии с Приложением А.

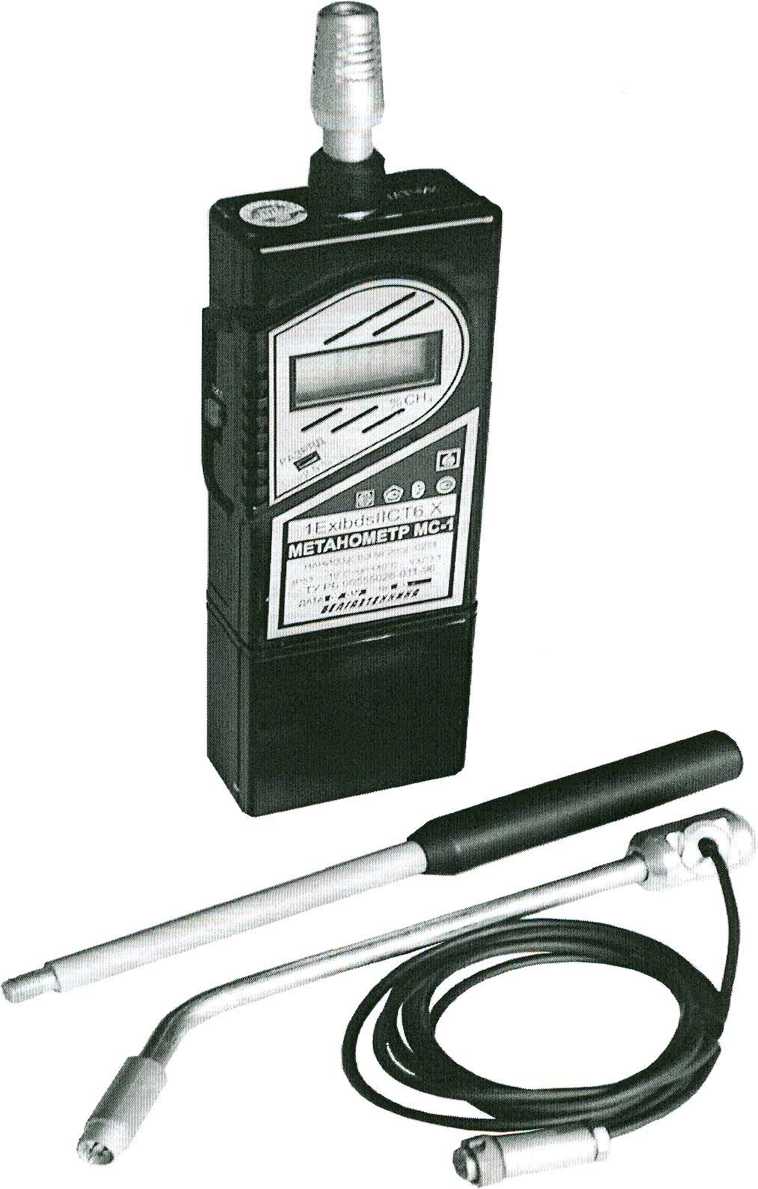

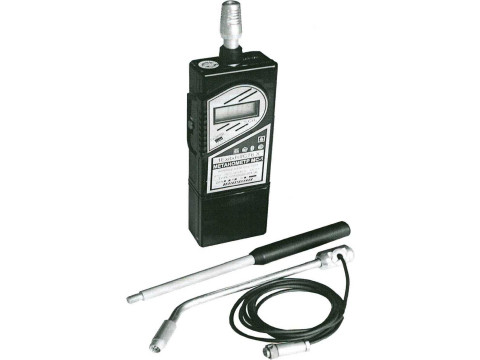

Внешний вид метанометра приведен на рисунке 1.
Рисунок 1 - - Внешний вид метанометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
1 Диапазон измерения объемной доли метана в воздухе, %: 2 Пределы основной абсолютной погрешности в диапазоне измерения объемной доли метана в воздухе, % 3 Диапазон показаний объемной доли метана в воздухе, % : нижнее значение; верхнее значение, ограничиваемое устройством отключения датчика 4 Пределы дополнительной абсолютной погрешности в диапазоне измерения объемных долей метана, вызванной отклонением температуры и влажности окружающей среды от нормальных условий при воздействии каждого из влияющих факторов в отдельности, %: - на каждые 10 °C изменения температуры; - изменения влажности; 5 Предел допускаемой вариации выходных показаний в диапазоне измерения, объемная доля метана в воздухе, % 6 Предел допускаемого изменения выходных показаний в диапазоне измерения за 8 часов работы, объемная доля метана в воздухе, % 7 Диапазон объемных долей метана в воздухе, при которых срабатывает световая и звуковая сигнализации, % 8 Время прогрева метанометра после включения, мин, не более 9 Время установления показаний метанометра без учета транспортировки пробы, с, не более 10 Вид питания 11 Напряжение питания, В 12 Напряжение холостого хода блока аккумуляторов, В, не более |
0-2,50 ±0,25 О+0’15 От 3,0 до 4,5 ±0,05 ±0,13 ±0,13 ±0,13 2,1 -2,5 2 30 автономное ±0,88 4,8 -0,7 5,68 |
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра |
|
13 Ток короткого замыкания блока аккумуляторов, А, не более 14 Максимальный потребляемый ток, А, не более 15 Габаритные размеры, мм, не более 16 Масса, кг, не более 17 Время непрерывной работы с двумя блоками аккумуляторов без подзарядки, ч, не менее 18 Диапазон рабочих температур, °C 19 Вероятность безотказной работы метанометра в течение 2000 ч, не менее 20 Средний срок службы до списания, лет, не менее |
0,8 0,2 256x75x42 0,5 8 От минус 10 до плюс 40 0,91 8 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель метанометра способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом в паспорт метанометра.
Комплектность
Комплект поставки метанометра МС-1 указан в таблице 2
Таблица 2
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
1 Метанометр МС-1 |
14-93.3.00.00.000 |
1 | |
|
2 Запасной блок аккумуляторов |
14-93.3.03.00.000 |
1 | |
|
3 Сумка |
ЯЕ6.830.029 |
1 | |
|
4 Камера |
14-93.3.00.00.006 |
1 | |
|
5 Удлинитель |
14-93.3.07.00.000 |
1 |
По отдельн. |
|
6 Адаптер сетевой |
14-93.3.06.00.000 |
1 |
заказу |
|
7 Упаковка |
14-93.3.14.00.000 |
1 | |
|
8 Паспорт |
14-93.3.00.00.000 ПС |
1 | |
|
9 Методика поверки |
МП.МН 606-98 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ТУ РБ 05550283.011-96 Метанометр МС-1 Технические условия;
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
- МП.МН 606 - 98 Метанометр МС-1. Методика поверки.
Заключение
Метанометры МС-1 соответствуют ГОСТ 13320-81, ТУ РБ 00555028-011-96.
Межповерочный интервал - шесть месяцев.
Научно-исследовательский испытательный центр БелГИМ. г.Минск, Старовиленский тракт, 93, тел.234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
