Газоанализаторы серии ML
| Номер в ГРСИ РФ: | РБ 03 09 3104 06 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Casella Monitor, Monitor Europe Ltd.", Великобритания |
Газоанализаторы серии ML (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газов SO2, NO, NO2, СО, Оз в атмосферном воздухе и промышленных выбросах, в том числе в целях экологического мониторинга.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3104 06 |
| Наименование | Газоанализаторы серии ML |
| Год регистрации | 2006 |
| Номер сертификата | 4244 |
| Дата регистрации | 2006-11-23 |
| Срок действия | 2011-11-23 |
| Получатель сертификата | фирма "Casella Monitor, Monitor Europe Ltd.", Великобритания (GB) |
Производитель / Заявитель
фирма "Casella Monitor, Monitor Europe Ltd."
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1929-2009 |
Поверители
Скачать
|
Описание типа РБ 03 09 3104 06 [2009-09-23]
rb-03-09-3104-06_2009-09-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3104 06 [2006-01-01]
rb-03-09-3104-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы серии ML (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газов SO2, NO, NO2, СО, Оз в атмосферном воздухе и промышленных выбросах, в том числе в целях экологического мониторинга.
Описание
Газоанализаторы серии ML имеют следующие модификации: ML 9850, ML 9841, ML 9830. ML 9810 и два исполнения: А и В. Исполнение А означает, что газоанализаторы оснащаются внутренним насосом для закачки пробы. Исполнение В означает, что газоанализаторы поставляются с внешним насосом.
Газоанализаторы ML 9850 предназначены для измерения концентрации диоксида серы (SO2). Принцип действия газоанализаторов ML 9850 основан на измерении флуоресцентного излучения производимого молекулами SO2 под воздействием ультрафиолетового облучения.
Газоанализаторы ML 9841 предназначены для измерения концентраций оксидов азота (NO, NO2, NOx). Принцип действия газоанализаторов модели ML 9841 основан на хемилюминесценции, возникающей в результате реакции между NO и озоном. Образец газа пропускается поочередно либо через конвертер NO2 в NO, либо минуя его. Таким образом, прибор поочередно измеряет NO и NOx (NOx= NO+NO2). По разнице между значениями NOx и NO прибор вычисляет точную концентрацию NO2.
Газоанализаторы ML 9830 предназначены для измерения концентраций оксида углерода (СО). Газоанализатор ML 9830 - это бездисперсионный инфракрасный фотометр, в котором используется корреляционный газовый фильтр для точного измерения низких концентраций СО. Принцип измерения основан на измерении разницы в интенсивности ИК излучения прошедшего через ячейку заполненную газом СО и заполненную азотом, расположенных на вращающемся фильтрационнс; < диске.
Газоанализаторы ML 9810 предназначены для измерения концентраций озона (Оз). Принцип действия газоанализаторов модели ML 9810 основан на фотометрическом методе при пропускании УФ излучения через образец.
Газоанализаторы выполнены в стандартном корпусе позволяющем встраивать их в приборный шкаф. Газоанализаторы предназначены для непрерывной работы в полностью автоматиче ском режиме, могут управляться удаленно и подключаться к системам сбора и анализа данных. Измерительная информация может считываться с ЖКИ дисплея, находящегося на передней панели, а так же передаваться на удаленные устройства сбора и отображения информации через порт R.S232. Анализаторы имеют токовые выходы для подключения самописца.
Управление и настройка прибора может осуществляться с помощью функциональных клавиш или удаленно при помощи программною пакета, разработанного фирмой Casella Monitor Europe.
Встроенное программное обеспечение, отвечающее за управление прибором, жестко запрограммировано в модулях памяти (EPROM).
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

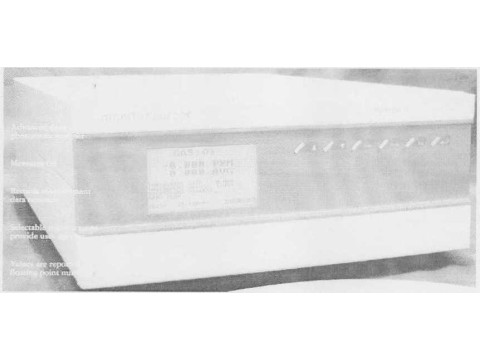

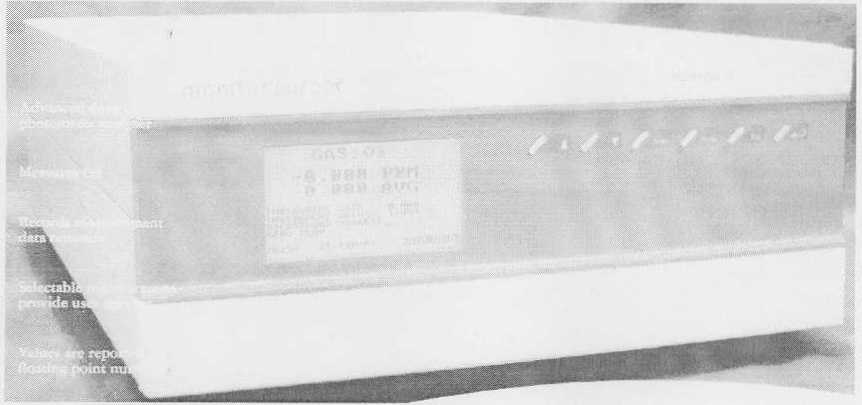

Внешний вид газоанализатора приведен на рисунке 1.
Рис. I
Основные технические и метрологические характеристики газоанализаторов серии ML
|
Модификация газоанализатора |
ML 9850 |
ML 9841 |
ML 9830 |
ML 9810 |
|
Измеряемые газы |
so2 |
NO, NO2, NOx |
CO |
Оз |
|
Диапазон показаний концентраций |
в 0-20 ppm |
0-20 ppm |
0-200 ppm |
0-20 ppm |
|
Диапазон измерений концентраций |
0-200 ppb |
0-200 ppb |
0-200 ppm |
0-500 ppb |
|
Пределы допускаемой погрешности измерений: -абсолютной; -относительной |
5ppb |
0-20 ррм 5 ppb |
± 5 % от измеряемой величины |
5 ppb |
|
Предел допускаемой вариации показаний |
0,5 предела допускаемой погрешности | |||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от 5 до 40 | |||
|
Диапазон температур окружающего воздуха, °C: при транспортировании при хранении |
от минус 10 до плюс 35 от 5 до плюс 35 | |||
|
Скорость потока газа, л/мин |
0,6 |
0,6 |
1,0 |
0,5 |
|
Габаритные размеры, мм, не более |
432x178x648 | |||
|
Масса, кг, не более |
21,3 |
26,4 |
21,0 |
21,3 |
|
Напряжение питания, В |
230±23 | |||
Знак Утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию газоанализатора.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
- газоанализатор;
- насос(исполнение В)
- руководство по эксплуатации;
- методика поверки МРБ МП. 1929-2009 "Газоанализаторы серии ML"
Технические документы
Техническая документация фирмы-изготовителя "Casella Monitor, Monitor Europe Ltd", Вели кобритания.
Методика поверки МРБ МП. 1929-2009 "Газоанализаторы серии ML".
Заключение
Газоанализаторы серии ML соответствуют технической документации фирмы-изготовителя.
Межповерочный интервал - не более 6 месяцев (для газоанализаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт. 93
тел.334-98-13
Аттестат аккредитации № BY/112.02.1.0.0025
