Системы непрерывного измерения уровня LB (далее - системы) предназначены для измерения уровня наполнения емкостей различной геометрической формы.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 3105 06
Наименование	Системы непрерывного измерения уровня LB
Год регистрации	2006
Номер сертификата	4245
Дата регистрации	2006-11-23
Срок действия	2011-11-23
Получатель сертификата	фирма "BERTHOLD TECHNOLOGIES GmbH & Co. KG", Германия (DE)

Производитель / Заявитель

фирма "BERTHOLD TECHNOLOGIES GmbH & Co. KG"

Адрес: .

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.1662-2007

Поверители

Скачать

Описание типа РБ 03 07 3105 06 [2006-01-01]

rb-03-07-3105-06_2006-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности.

Описание

Принцип действия систем непрерывного измерения уровня LB основан на поглощении гамма-излучения при прохождении через измеряемый продукт. Сигнал, пропорциональный плотности потока у-квантов, прошедших через измеряемый продукт, на выходе детектора усиливается и обрабатывается блоком процессора.

В каждой системе используется один или несколько радиационных источников (точечных или протяженных) и один или несколько сцинтилляционных детекторов (точечных или протяженных).

Системы непрерывного измерения уровня LB выпускаются в двух модификациях:

- система непрерывного измерения уровня LB 440, состоящая из разнесенных в пространстве блока процессора, источника и детектора излучения;

- система непрерывного измерения уровня LB 490, состоящая из разнесенных в пространстве блока процессора, совмещенного с детектором излучения и источника излучения.

Управление режимами работы прибора, выполнение вычислений, хранение и индикация результатов измерения, самодиагностика осуществляется микропроцессорным устройста@м?^^

Схема с указанием мест нанесения поверительного клейма-наклейки приведена "в“Щ^рже-нии к описанию типа. ! [ (7 \ А

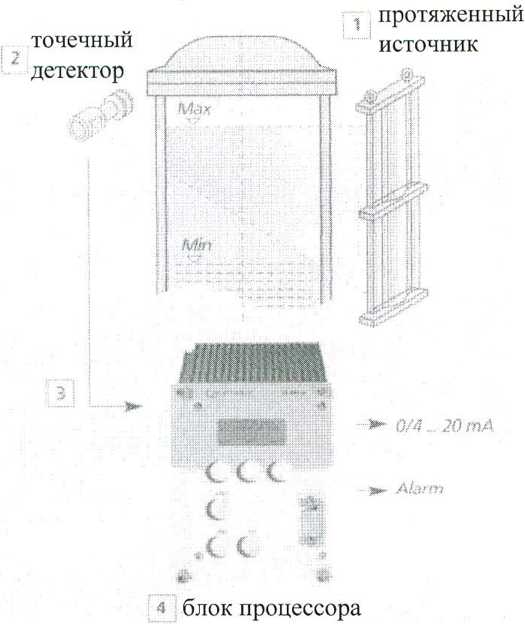

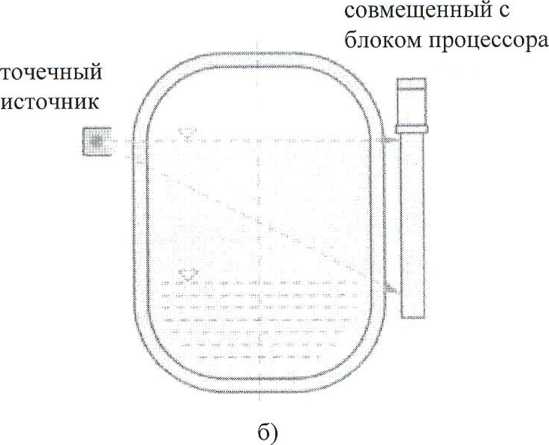

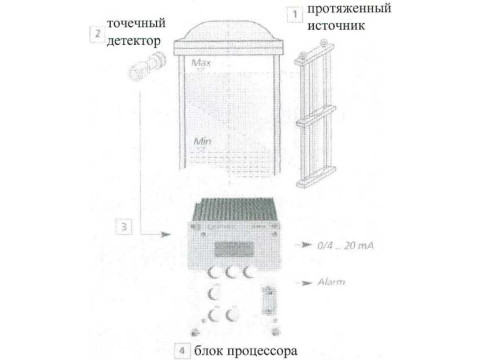

Рисунок 1 - Внешний вид систем непрерывного измерения уровня LB а) система непрерывного измерения уровня LB 440 б) система непрерывного измерения уровня LB 490

детектор

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики системы непрерывного измерения уровня LB 440 представлены в таблице 1.

Таблица 1

Характеристика	Значение
1	2
Типы детекторов, применяемых в системе	Nai; пластик; Super-Sens
Размер кристалла Nai детектора (LB4401...), мм	25x25;40x35		;50x50
Размер кристалла детектора Super-Sens (LB4430)	150x150		мм
Протяженный источник рассчитывается в соответствии с требованиями Заказчика
Длина пластиковых детекторов (LB4405...), м	0,50; 0,75; 1,00; 1,25; 1,50; 2,00
Диапазон измерения уровня, м	от 0 до 18
Пределы допускаемой погрешности измерений системы с Nai детекторами, %	±(ОД-к +		71 2 7” j	•100)
Пределы допускаемой погрешности измерений системы с пластиковыми детекторами, %	±(1,0-к +	\|	7 2 т	•100)
Пределы допускаемой погрешности измерений системы с детектором Super-Sens, %	±(0,5-к +	Л2	7'	•100)
Диапазон температур окружающей среды для Nai детекторов, °C	от минус 4(^(\|

Продолжение таблицы 1

1	2
Диапазон температур окружающей среды для пластиковых детекторов, °C	от минус 40 до плюс 55
Степень защиты детекторов по ГОСТ 14254 (IEC 529)	IP65
Примечание: к - количество детекторов; п - суммарная скорость счета импульсов, с’1; т - время измерения, с.

Основные технические и метрологические характеристики процессора LB440 представлены в таблице 2.

Таблица 2

Характеристика	Значение
Параметры выходов, мА	4-20
Пределы допускаемой приведенной погрешности аналогового выхода, %, от диапазона измерения	од
Диапазон температур окружающей среды для процессора LB440, °C	от 0 до плюс 50 (модульное исполнение) от 0 до плюс 40 (настенное исполнение)
Степень защиты процессора по ГОСТ 14254 (IEC 529)	модульное исполнение IP20 настенное исполнение IP66
Напряжение питания	230±23 В переменного тока от 18 до 32 В постоянного тока
Потребляемая мощность, Вт, не более	30

Основные технические и метрологические характеристики системы непрерывного измерения уровня LB490 представлены в таблице 3.

Таблица 3

Характеристика	Значение
Типы детекторов применяемых в системе	Nai; пластик
Размер кристалла Nai детектора (38477), мм	50x50
Протяженный источник рассчитывается в соответствии с требованиями Заказчика
Длина пластиковых детекторов (38477), м	0,50; 1,00; 1,50; 2,00
Диапазон измерения уровня, м	от 0 до 18
Пределы допускаемой погрешности измерений системы с Nai детекторами, %	±(0,bk +	d 1 <щ \|	•100)
Пределы допускаемой погрешности измерений системы с пластиковыми детекторами, %	±(l,0-k +	1	•100)
Параметры выходов, мА	4-20, HART
Пределы допускаемой приведенной погрешности аналогового выхода, %	од
Диапазон температур окружающей среды, °C	от минус 40 до плюс 50
Степень защиты по ГОСТ 14254 (IEC 529)	IP66
Напряжение питания	230±23 В переменного тока от 18 до 32 В постоянного тока
Потребляемая мощность, Вт, не более	15
Примечание: к - количество детекторов; 1(7 @ п - суммарная скорость счета импульсов, с"1; 1 \ у. 1 т - время измерения, с. \\ ~//
