Расходомеры массовые OPTIGAS
| Номер в ГРСИ РФ: | РБ 03 07 3102 06 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
|
Описание типа РБ 03 07 3102 06 [2006-01-01]
rb-03-07-3102-06_2006-01-01.pdf
|
Скачать |
Расходомеры массовые OPTIGAS (далее - расходомеры) предназначены для измерения массы сжатого природного газа (метан) и сжиженного газа (пропан-бутан).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3102 06 |
| Наименование | Расходомеры массовые OPTIGAS |
| Год регистрации | 2006 |
| Номер сертификата | 4239 |
| Дата регистрации | 2006-11-23 |
| Срок действия | 2011-11-23 |
| Получатель сертификата | компания "KROHNE Ltd.", Великобритания (GB) |
Производитель / Заявитель
компания "KROHNE Ltd."
Адрес: Rutherford Drive, Park Farm Industrial Estat, Wellingborough Northants NN8 6 AE
Контакты: +44 0 19 33 408 500, 33 408 501 / info@krohne.co.uk
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1648-2006. |
Поверители
Скачать
|
Описание типа РБ 03 07 3102 06 [2006-01-01]
rb-03-07-3102-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры массовые OPTIGAS (далее - расходомеры) предназначены для измерения массы сжатого природного газа (метан) и сжиженного газа (пропан-бутан).
Область применения - предприятия химической, нефтехимической, фармацевтической, пищевой и других отраслей промышленности, энергетика и коммунальное хозяйство.
Описание
Принцип действия расходомеров основан на физическом воздействии сил Кориолиса, возникающих при одновременном поступательном и вращательном движениях измеряемой среды. Источник колебаний устанавливается по центру измерительной трубы расходомера. Возникающие при движении жидкости силы Кориолиса воздействуют на обе половины трубы с разным усилием, что приводит к упругой деформации трубы, фиксируемой магнитными сенсорами. При прохождении измеряемой среды частота колебаний уменьшается на стороне входа и увеличивается на стороне выхода, вследствие чего возникает разность фаз колебаний, пропорциональная массовому расходу. При этом результат измерения не зависит от температуры, давления, вязкости и профиля потока среды.
Расходомер состоит из первичного преобразователя расхода (далее - ППР) OPTIGAS и электронного блока MFC.
Электронный блок MFC преобразует разность фаз в измерительную информацию и индицирует на результаты измерений и самодиагностики на жидкокристаллическом дисплее.
Расходомеры выпускают следующих исполнений (в зависимости от входящего в состав расходомера электронного блока):
OPTIGAS 5050 С (электронный блок MFC 050/051),
OPTIGAS 5010 С (электронный блок MFC 010),
OPTIGAS 5300 С (электронный блок MFC 300),

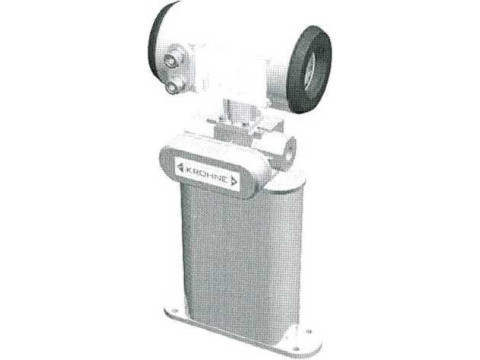

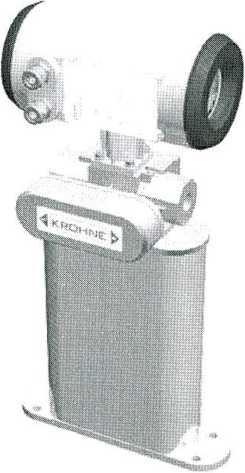

Внешний вид расходомеров представлен на рисунке 1.
Место нанесения поверительного клейма-наклейки указано в Приложении.
Лист 1 из 4
Рисунок 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики расходомеров указаны в таблице 1.
Таблица 1 ___________________________________________
|
Наименование характеристики |
Исполнение | |
|
DN15 |
DN25 | |
|
Измеряемая среда |
Сжатый природный газ (метан - CNG) |
Сжатый природный газ (метан - CNG), Сжиженный газ (пропан-бутан - LPG) |
|
Диапазон расходов, кг/мин |
от 1 до 50 |
CNG: от 2,4 до 120 LPG: от 1 до 50 |
|
Пределы допускаемой относительной погрешности измерения массы, % |
±0,5 | |
|
Воспроизводимость |
±(0,3 % от значения расхода± нестабильность нуля) | |
|
Нестабильность нуля, не более |
±0,015 % от диапазона расхода | |
|
Диапазон температуры измеряемой среды, °C |
от минус 40 до плюс 93 | |
|
Диапазон температуры окружающей среды, °C |
от минус 40 до плюс 55 - для компактного исполнения, от минус 40 до плюс 60 - для раздельного исполнения | |
|
Максимальное давление, МПа |
30 (при изменяющемся давлении) 35 (при стабильном давлении) | |
|
Степень защиты оболочки по ГОСТ 14254 |
IP65/IP67 | |
|
Напряжение питания, В: -переменного тока -постоянного тока |
от 100 до 230 (±10%/-15%) 24 (±30%) | |
Лист 2 из 4
■■
V. •• ■' '
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на руководство по эксплуатации типографским способом.
Комплектность
Комплект поставки расходомеров указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Расходомер массовый OPTIGAS |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МП. 1648 - 2006 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация компании Krohne Ltd , Великобритания
МРБ МП. 1648 - 2006 "Расходомеры массовые OPTIGAS . Методика поверки".
Заключение
Расходомеры массовые OPTIGAS соответствуют технической документации компании Krohne Ltd , Великобритания
Межповерочный интервал - 24 месяца.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
