Расходомеры электромагнитные РЭМ-02
| Номер в ГРСИ РФ: | РБ 03 07 3681 08 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ТЕРМО-К", г. Минск |
Расходомеры электромагнитные РЭМ-02 (далее - расходомеры), предназначены для измерения расхода и (или) объема любой неагрессивной жидкости с удельной электропроводимостью от 0,02 См/м до 10 См/м и температурой от 5 °C до 150 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3681 08 |
| Наименование | Расходомеры электромагнитные РЭМ-02 |
| Год регистрации | 2008 |
| Номер сертификата | 5150 |
| Дата регистрации | 2008-03-27 |
| Срок действия | - |
| Получатель сертификата | СП "Термо-К" ООО, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СП "Термо-К" ООО
Адрес: 220126, г. Минск, пр.Победителей , 21
Контакты: +375 17 203-98-59 / +375 17 203-32-48 / termo@mail.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ. МП 1777-2008 |
Поверители
Скачать
|
Описание типа РБ 03 07 3681 08 [2008-01-01]
rb-03-07-3681-08_2008-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3681 08 [2008-07-02]
rb-03-07-3681-08_2008-07-02.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры электромагнитные РЭМ-02 (далее - расходомеры), предназначены для измерения расхода и (или) объема любой неагрессивной жидкости с удельной электропроводимостью от 0,02 См/м до 10 См/м и температурой от 5 °C до 150 °C.
Область применения - промышленность, жилищно-коммунальное хозяйство, административно-бытовые и другие объекты, технологические линии, расходомерные установки, и Др.
Описание
Принцип действия расходомера основан на явлении электромагнитный индукции: при прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), пропорциональная средней скорости жидкости в сечении трубы.
Конструктивно расходомер состоит из электромагнитного первичного преобразователя расхода и измерительного преобразователя, выполненных моноблоком.
Измерительный преобразователь преобразует сигналы от электромагнитного первичного преобразователя расхода в аналоговый или дискретный выходные сигналы, или индицирует значения параметров на жидкокристаллическом дисплее (при наличии) в соответствии с таблицей 1. Выбор индицируемого параметра осуществляется с помощью кнопок, расположенных на лицевой панели измерительного преобразователя расходомера.
Таблица 1
|
Наименование параметра |
Модификация расходомера | ||
|
РЭМ-02-1 |
РЭМ-02-2 |
РЭМ-02-3 | |
|
Объемный расход воды. м3/ч |
+ |
+ |
+ |
|
Накопленный объем воды, м3 |
+ |
+ |
+ |
|
Значение температуры, °C |
+ |
+ |
- |
|
Значение давления, МПа |
+ |
+ |
- |
|
Среднечасовые, среднесуточные и среднемесячные значения объемного расхода воды |
+ |
4- |
+ |
|
Календарь с указанием года, месяца, числа, часа, минут и секунд |
+ |
4 |
+ |
|
Время работы прибора, ч |
+ |
+ |
+ |
|
Индикация самодиагностики |
+■ |
4- | |
Расходомеры обеспечивают сохранение накопленных и архивных значений параметров воды в соответствии с таблицей 1, а также запрограммированных данных, в энергонезависимой памяти в случае пропадания сетевого питания в течении 10 лет.
Расходомеры, в зависимости от исполнения, имеют вход для подключения термопреобразователей сопротивления с номинальной статической характеристикой 500П или Pt500 (W=1,3910 или W=1,3850) класса допуска А или В по ГОСТ 6651-94 и вход для подключения первичных преобразователей давления с нормированным выходным токовым сигналом в диапазоне от 4 до 20 мА и пределом измерения 1,6 МПа.
Расходомеры имеют последовательный интерфейс RS485 для передачи на ЭВМ информации об измеренных и вычисленных параметрах.
Материал внутреннего покрытия электромагнитного первичного преобразователя расхода - фторопласт Ф-4 или модифицированный полиамид ПА6-Э1, материал электродов -сталь 12Х18Н9Т.
Расходомеры, в зависимости от области применения, диапазона измерения и пределов погрешности, изготавливаются трех модификаций: РЭМ-02-1 РЭМ-02-2, РЭМ-02-3.
Схема с указанием мест пломбирования и нанесения поверительного клейма - наклейки на расходомеры приведена в Приложении А к описанию типа.

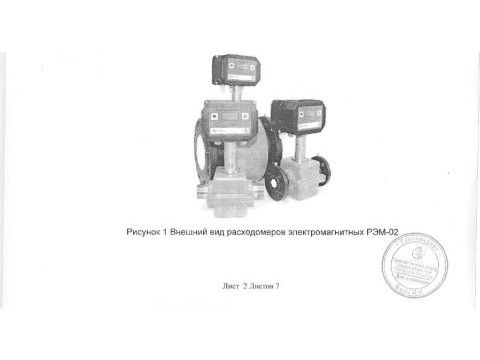

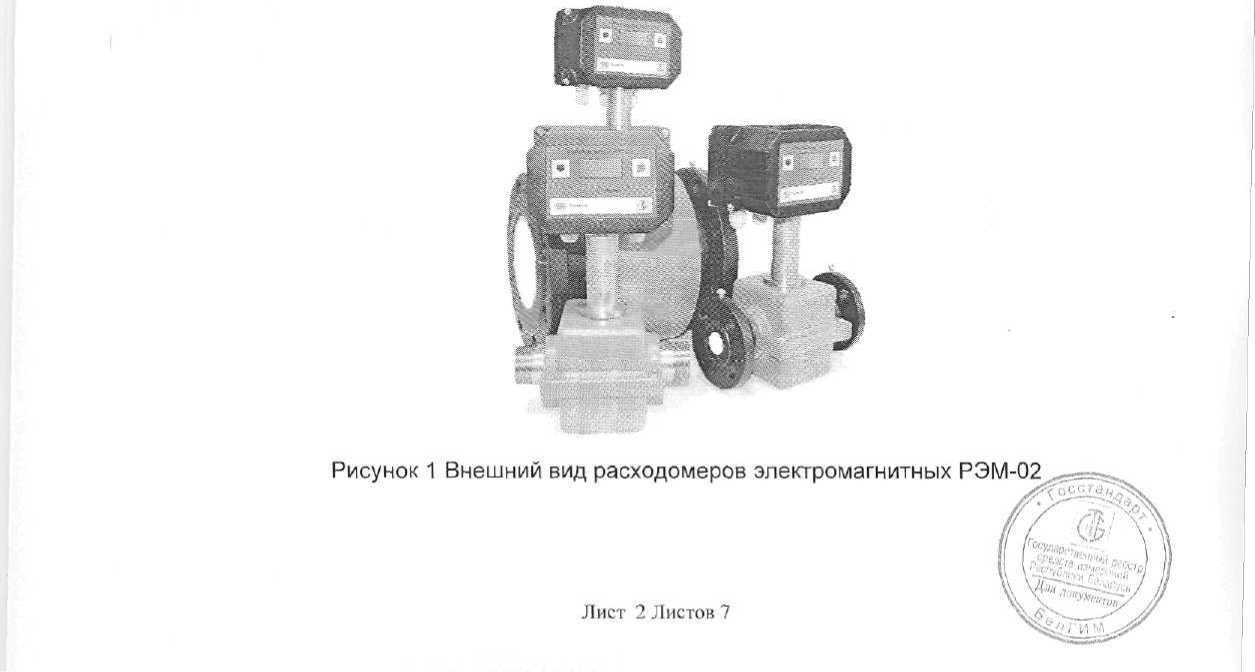

Внешний вид расходомеров приведен на рисунке 1.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров приведены в таблицах 2, 3.
Таблица 2
|
Диаметр условного прохода ППР, Ду |
Диапазон измерения расхода, м3/ч | |||||
|
модификация РЭМ-02-1 |
модификация РЭМ-02-2 |
модификация РЭМ-02-3 | ||||
|
Qmm |
Qmax |
Qrrin |
Qmax |
Qmin |
Qmax | |
|
5 |
- |
- |
- |
0,03 |
0,6 | |
|
15 |
0,03 |
6,0 |
0,05 |
5,0 |
0,25 |
5,0 |
|
25 |
0,085 |
17,0 |
0,17 |
17,0 |
0,85 |
17,0 |
|
32 |
0,15 |
30,0 |
0,3 |
30,0 |
1,5 |
30,0 |
|
50 |
0.3 |
60,0 |
0,6 |
60,0 |
3,0 |
60,0 |
|
80 |
0,8 |
160,0 |
1,6 |
160,0 |
8,0 |
160,0 |
|
100 |
1,25 |
250,0 |
2,5 |
250,0 |
12,5 |
250,0 |
Таблица 3
|
Наименование параметра |
Значение параметра |
|
1 |
1 |
|
Параметры выходных сигналов: -токовый (только для РЭМ-02-1, РЭМ-02-2): диапазон выходного сигнала - импульсный (только для РЭМ-02-1. РЭМ-02-2 ): тип выхода максимальное подаваемое напряжение длительность периода выходного импульса скважность выходного импульса коэффициент преобразования расхода в импульсный сигнал -частотный (только для РЭМ-02-3): диапазон выходного сигнала |
от 4 до 20 мА или от 0 до 20 мА открытый коллектор, гальванически развязанный 30 В 10 мс 2 программируемый, в диапазоне от 0,01 дм"7имп до 0,25 дм3/имп от 0 до 10 кГц |
|
Пределы допускаемой приведенной погрешности расходомеров при измерении расхода в прямом и обратном потоке (только для РЭМ-02-1) по токовому выходу: модификация РЭМ-02-1 модификация РЭМ-02-2 |
± 1 % в диапазоне расхода от 1 до 100 % ОТ Qmax ± (0,01- Qmax/Q) % в диапазоне расхода от 0,5 до 1 % от Qmax ± 0,5 % в диапазоне расхода от 2 до 100 % ОТ Qmax ± (0,01- Qmax/Q) % в диапазоне расхода от 1 ДО 2 % ОТ Qmax |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности расходомеров при измерении расхода в прямом и обратном потоке (только для РЭМ-02-1) по частотному выходу: модификация РЭМ-02-1 модификация РЭМ-02-2 модификация РЭМ-02-3 |
± 1 % в диапазоне расхода от 1 до 100 % ОТ Qmax ± (0,01 Qmax/Q) % в диапазоне расхода от 0,5 до 1 % от Qmax ± 0,5 % в диапазоне расхода от 2 до 100 % ОТ Qmax ± (0,01- Qmax/Q) % в диапазоне расхода от 1 до 2 % ОТ Qmax ± 0,25 % в диапазоне расхода от Qmjn до Qmax |
|
Пределы допускаемой относительной погрешности расходомеров при измерении объема по импульсному выходу при измерении объема в прямом и обратном потоке (только для РЭМ-02-1): модификация РЭМ-02-1 модификация РЭМ-02-2 |
± 1 % в диапазоне расхода от 1 до 100 % ОТ Qmax ± (0,01- Qmax/Q) % в диапазоне расхода от 0,5 ДО 1 % ОТ Qmax ±0,5 % в диапазоне расхода от 2 до 100 % ОТ Qmax ± (0,01- Qmax/Q) % в диапазоне расхода от 1 ДО 2 % ОТ Qmax |
|
Пределы допускаемой абсолютной погрешности преобразования входного сигнала от термопреобразователя сопротивления в значения температуры |
±0,1 °C |
|
Пределы допускаемой приведенной погрешности преобразования входного токового сигнала (4-20 мА) в значения давления |
±0,5 % от верхнего предела |
|
Пределы допускаемой относительной погрешности счетчика времени |
± 0,01 % |
|
Время установления рабочего режима, не более |
10 минут |
|
Напряжение питания: от источника переменного тока от источника постоянного тока |
- от 20,4 до 27,6 В, частотой (5011) Гц от 20,4 до 27,6 В |
|
Диапазон температур измеряемой среды для модификаций: РЭМ-02-1 РЭМ-02-2 РЭМ-02-3 |
от 5 до 150 °C от 5 до 90 °C от 5 до 40 °C |
|
1 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - устойчивость к электростатическим разрядам |
от 5 °C до 55 °C до 95% при температуре 35°С критерий качества функционирования А, уровень испытательного воздействия 2 по СТБ МЭК 61000-4-2 и СТБ ГОСТ Р 51522 |
|
Потребляемая мощность, не более |
5 ВА |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 65, категория монтажа 2 |
|
Средняя наработка на отказ, не менее |
40000 ч |
|
Полный средний срок служб, не менее |
10 лет |
|
Масса расходомеров, в зависимости от диаметра условного прохода первичного преобразователя расхода, не более |
от 6 до 22,5 кг |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на переднюю панель измерительного преобразователя расходомера и на титульный лист паспорта типографским спо собом.
Комплектность
Комплект поставки расходомеров приведен в таблице 5
Таблица 5
|
Обозначение |
Наименование |
Количество |
|
ТУ BY 100367198.008-2008 |
Расходомер электромагнитный РЭМ-02 |
1 |
|
ШКЮР 36.00.000 ПС |
Расходомер электромагнитный РЭМ-02. Паспорт |
1 |
|
МРБ.МП 1777-2008 |
Расходомер электромагнитный РЭМ-02 Методика поверки. |
1 |
|
ОЮО.480.003 ТУ |
Комплект запасных частей и принадлежностей: Вставка плавкая ВП-1-025 А 250В |
2 |
|
ШКЮР 36.00.100 |
Потребительская тара |
1 |
|
ШКЮР 36.00.000 |
Транспортная тара |
1 |
|
Примечание -Допускается, по согласованию с заказчиком, поставка расходомеров без транспортной тары. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100367198.008-2008 "Расходомеры электромагнитные РЭМ-02. Технические условия";
ГОСТ 28723-90 "Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний";
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия";
ГОСТ 12.2.091-2002 "Изделия электротехнические. Общие технические условия. Общие требования безопасности";
МРБ. МП 1777 -2008 «Расходомеры электромагнитные РЭМ-02. Методика поверки».
Заключение
Расходомеры электромагнитные РЭМ-02 соответствуют требованиям ТУ BY 100367198.008-2007, ГОСТ 28723-90, ГОСТ 12997-84, ГОСТ 12.2.091-2002.
Межповерочный интервал - не более 24 месяцев при применении в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
