Расходомеры ультразвуковые UFM 610P

Назначение

Расходомеры ультразвуковые UFM 6 ЮР (далее - расходомеры) предназначены для измерения текущего объемного расхода потока жидкости без врезки в трубопровод.

Расходомеры могут применяться на предприятиях химической, нефтехимической, фармацевтической, пищевой, а также в других областях хозяйственной деятельности.

Возможно использование расходомеров только вне сферы законодательной метрологии для технологического учета и оперативного контроля.

Описание

Принцип действия расходомеров основан на измерении расхода по времени распространения ультразвука в измеряемой среде.

Два ультразвуковых преобразователя расхода закрепляются снаружи грубы с помощью специальной шины. Разница времени прохождения ультразвукового сигнала по направлению потока жидкости и против него фиксируется микропроцессорным преобразователем и пересчитывается в объемный расход с учетом диаметра, толщины стенки и материала трубопровода, наличия материала футеровки в трубопроводе, вида измеряемой жидкости. Эти параметры программируются потребителем перед измерениями.

Расходомеры выпускают в переносном исполнении.

Измеряемая среда - чистые гомогенные жидкости с газообразными или твердыми включениями (не более 1 % включений).

Материал трубопровода - металл, синтетический материал, керамика, асбоцемент с укрепляющим покрытием и без него. Толщина стенки трубопровода не более 40 мм.

Общий вид расходомеров приведен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки и знака поверки в виде оттиска металлического клейма указано в приложении А.

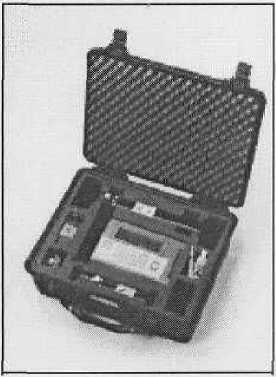

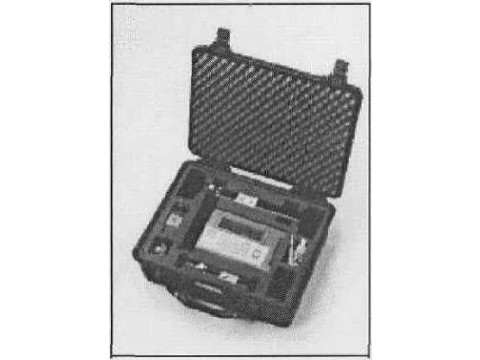

Рисунок 1. Общий вид расходомеров ультразвуковых UFM 6 ЮР

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон измерения расхода, мЗ/ч                                     от 0,1 до 550000;

2 Пределы допускаемой относительной погрешности измерения расхода, %

при скорости потока более и равной 1 м/с                                             ± 2,

при скорости потока менее 1 м/с                                                     ± 3;

3 Диаметры условного прохода трубопровода, мм                           от 13 до 2000;

4 Диапазон рабочих температур окружающей среды, °C            от минус 25 до плюс 60;

5 Диапазон температур измеряемой среды, °C                    от минус 20 до плюс 200;

6 Диапазон скоростей потока измеряемой среды, м/с                          от 0,014 до 7;

7 Потребляемая мощность, В А, не более                                               5;

8 Напряжение электропитания, В                                           (230 ± 23) В;

9 Частота напряжения питающей сети, Гц                                       (50 ± 1);

10 Диапазон выходного сигнала постоянного тока, мА

от 0 до 20.

от 0 до 16,

от 4 до 20;

11 Диапазон выходного частотного сигнала, имп/с                              от 1 до 100;

12 Степень защиты оболочкой по ГОСТ 14254 (МЭК 529)                           IP67;

13 Габаритные размеры, мм, не более                                        275x150x55;

14 Масса, кг, не более                                                                         1,5.

Знак утверждения типа

Знак утверждения типа наносят на расходомеры методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Расходомер ультразвуковой UFM 61 ОР

2 Расходомеры ультразвуковые UFM 61 ОР. Руководство по эксплуатации

3 Методика поверки МП.МН 559-98

1 шт;

1 экз;

1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12.2.091-2002 (МЭК 61010-1) "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования".

Методика поверки расходомеров ультразвуковых UFM 600Т, UFM 600Р.

МП.МН 559-98.

Техническая документация фирмы "KROHNE - Altometer" (Нидерланды)".

Заключение

Расходомеры ультразвуковые UFM 610Р соответствуют требованиям

ГОСТ 12.2.091-2002 (МЭК 61010-1), технической документации фирмы "KROHNE - Altometer" (Нидерланды)".

Межжповерочный интервал - не более 12 месяцев

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь г. Минск, Старовиленский тракт, д. 93, Тел. (017)-334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
