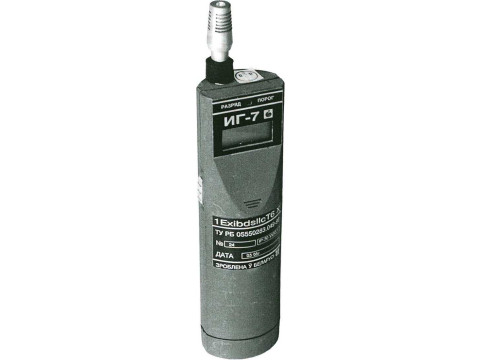

Измерители концентрации горючих газов ИГ-7

Номер в ГРСИ РФ:	РБ 03 09 0627 98
Раздел:	Средства измерений физико-химических величин [9]
Производитель / заявитель:	РУП "БЕЛГАЗТЕХНИКА", г. Минск

Скачать

Описание типа РБ 03 09 0627 98 [1998-01-01]

rb-03-09-0627-98_1998-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители концентрации горючих газов ИГ-7 (в дальнейшем - приборы), взрывозащищенные, носимые, предназначены для измерения объемной доли горючих газов и паров в воздухе, а также для сигнализации превышения их концентрации в воздухе установленного уровня во взрывоопасных зонах помещений классов В-1, В-la, В-16, и наружных установок класса В-1г, согласно гл. 7.3 ПУЭ. Маркировка взрывозащиты "lExibdsIICT6 X" по ГОСТ Р 51330.0-99.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 0627 98
Наименование	Измерители концентрации горючих газов ИГ-7
Год регистрации	1998
Номер сертификата	4234
Дата регистрации	2006-11-23
Срок действия	-
Получатель сертификата	РУП "Белгазтехника", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

РУП "Белгазтехника"

Адрес: ул. Гурского, 30, 220015, г. Минск

Контакты: (017)251-75-61 / (017)251-73-23 / marketing@belgastehnika.by

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Методика поверки	Поверка проводится по МП.Мн 605-98 (утверждена ГП "ЦЭСМ")

Поверители

Скачать

Описание типа РБ 03 09 0627 98 [1998-01-01]

rb-03-09-0627-98_1998-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - службы и предприятия газовой отрасли и коммунального хозяйства, занимающиеся эксплуатацией газового оборудования.

Описание

Принцип действия прибора основан на регистрации изменения падения напряжения на чувствительном плече датчика газа вследствие изменения его сопротивления при воздействии на него горючего газа.

Конструктивно прибор состоит из электронного блока, блока аккумуляторов и термокаталитического датчика.

Место пломбирования - углубление под винт крепления, расположенное на тыльной стороне корпуса прибора, в соответствии с рисунком А.1 Приложения А. Оттиск государственного поверительного клейма наносится рядом с датчиком на клейкую ленту, в соответствии с рисунком А.2 Приложения Айв паспорт.

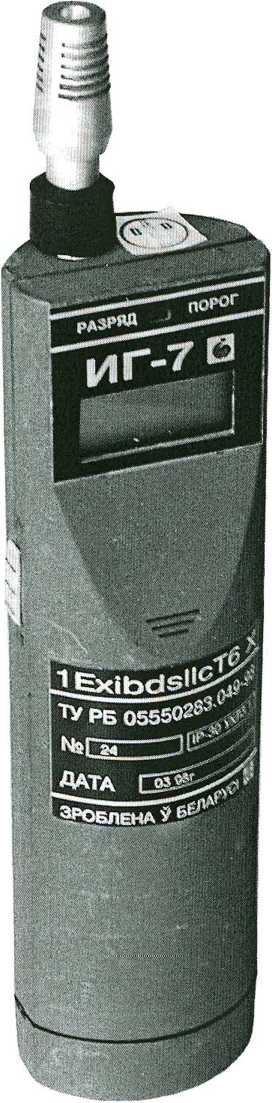

Внешний вид прибора приведен на рисунке 1.

Рисунок 1 - - Внешний вид прибора

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры приборов указанны в таблице 1.

Таблица 1 - Основные параметры приборов

Наименование параметра	Значение параметра
1 Диапазон измерения объемной доли горючих газов в воздухе, %: - метана	0-2,50
- пропана	0- 1,00
2 Пределы основной абсолютной погрешности в диапа-пазоне измерения объемной доли горючих газов, %: - метана	±0,25
- пропана	±0,10
3 Диапазон показаний объемной доли горючих газов в воздухе, %: - метана нижнее значение;	О*0,15
верхнее значение, ограничиваемое устройством отключения датчика	От 3,00 до 4,50
- пропана нижнее значение;	д+0,10
верхнее значение, ограничиваемое устройством отключения датчика	От 1,15 до 1,90
4 Пределы дополнительной абсолютной погрешности в диапазоне измерения объемных долей горючих газов, вызванной отклонением температуры и влажности окружающей среды от нормальных условий при воздействии каждого из влияющих факторов в отдельности, %: - на каждые 10 °C изменения температуры; а) метана	±0,05
б) пропана	±0,03
- при изменении влажности; а) метана	±0,13
б) пропана	±0,05
5 Предел допускаемой вариации выходных показаний в диапазоне измерения, объемная доля горючего газа в воздухе, %: - метана	±0,13
- пропана	±0,05
6 Предел допускаемого изменения выходных показаний в диапазоне измерения за 8 часов работы, объемная доля горючего газа в воздухе, %: - метана	±0,13 -
- пропана	±0,05

Продолжение таблицы 1

Наименование параметра

Значение параметра

7 Диапазон объемных долей горючего газа в воздухе, при которых срабатывает световая и звуковая сигнализации, %:

- метана

- пропана

8 Время прогрева прибора после включения, мин, не более

9 Время установления показаний прибора без учета транспортировки пробы, с, не более

10 Вид питания

11 Напряжение питания, В

12 Напряжение холостого хода блока аккумуляторов, В, не более

13 Ток короткого замыкания блока аккумуляторов, А, не более

14 Максимальный потребляемый ток, А, не более

15 Габаритные размеры, мм, не более

16 Масса, кг, не более

17 Время непрерывной работы без подзарядки аккумуляторов, ч, не менее

18 Диапазон рабочих температур, °C

19 Вероятность безотказной работы прибора в течение 2000 ч, не менее

20 Средний срок службы до списания, лет, не менее

2,1 -2,50 0,83 - 1,00

автономное

+0,88

4,8

-0,7

5,68

0,8

0,2

274x67x48

0,5

4,5

От минус 10 до плюс 40

0,91

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на табличку с маркировочными данными, находящейся на лицевой стороне прибора, методом химического оксидирования и типографским способом в паспорт прибора.

Комплектность

Комплект поставки приборов указан в таблице 2.

Таблица 2

Наименование	Обозначение	Кол.	Примечание
1 Измеритель горючих газов	14-97.8.00.000	1
ИГ-7
2 Удлинитель	14-93.3.07.00.000	1	По отдельн. заказу
3 Ключ специальный	1-88.00.00.020	1
4 Адаптер сетевой	14-93.3.06.00.000-03	1
5 Упаковка	14-97.8.00.600	1
6 Паспорт	14-97.8.00.000 ПС	1
7 Методика поверки	МП. МН 605-98	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- ТУ РБ 05550283.049-98 Измеритель концентрации горючих газов ИГ-7. Технические условия;

- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;

- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).

- МП. МН 605-98 Измеритель концентрации горючих газов ИГ-7. Методика поверки.
