Узел учета поступающих сточных вод Минской очистной станции № М01

Назначение

Узел учета поступающих сточных вод Минской очистной станции № М01 (далее узел учета) предназначен для учета объемного расхода сточных вод.

Область применения - для охраны окружающей среды.

Описание

11ринцип действия узла учета основан на вычислении объемного расхода жидкости в зависимости от уровня жидкости, исходя из настроек индивидуальной градуировочной характеристики.

Узел учета (основной комплект средств измерений) состоит из:

уровнемера ультразвукового PROSONIC (далее - уровнемер) производства «Endress+Hauser GmbH+Co.KG», включающего в себя первичный преобразователь FDU91-RG3BA № 1.Л012Л010Е8, вторичный преобразователь FMU90-R21CA113ВЛ2А № L701BE010E6;

гсрмопрсобразоватсля сопротивления Omnigrad TR1O-ABA1CAS5C3OOO № L7069E14152;

измерительного участка - лотка Вентури № Ml.

Узел учета (резервный комплект средств измерений) состоит из:

уровнемера ультразвукового PROSONIC (далее - уровнемер) производства «Endress i Hauser GmbI 11 Co.KG», включающего в себя первичный преобразователь FDU91-RG3BA № LAO 1270101:8, вторичный преобразователь FMU90-R21СЛ11ЗВЛ2А № L701С00101:6;

гсрмопрсобразоватсля сопротивления Omnigrad TR1O-ABA1CAS5C3OOO № L7069D14152;

измерительного участка - лотка Вентури № Ml. В уровнемерах узла учета используется встроенное программное обеспечение.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплскшость: представлена в таблице 3.

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Иоверка осуществляется по МРБ МН.МН 3489-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета поступающих сточных вод Минской очис тной станции». Методика поверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) УН «Минскводоканал»; методику поверки:

МРБ МН.МН 3489-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета поступающих сточных вод Минской очистной станции». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_____________

Наименование и тин средс тв поверки

Тсрмогигромстр UniTess ТНВ1____

Измеритель скорости течения жидкости FlowTracker2___________

Дальномер лазерный Leica Disto 1)5        ___

Рулетка РЮ УК ______

Штанга гидрометрическая ШГ-2-16____________________________

Магазин сопротивления Р4831    __

Примечание - Допускается применять другие средства поверки, обеспечивающие опрсдслс-нис метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: узел учета поступающих сточных вод Минской очистной станции № М01 соответствует требованиям технической документации производителя (паспорт).

1 (роизводитель средств измерений

УП «Мипскводоканал», Республика Беларусь 220088. г. Минск, ул. Пулихова, 15

Телефон: +375 17 389-40-03 факс: +375 17 389-42-61 e-mail: info@minskvodokanal.by

Уполномоченное юридическое лицо, проводившее испытания средств измсрспий/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

11риложения: 1. Фотографии общего вида средств измерений па 6 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директора БелГИМ

А.В. Казачок

Приложение I (обязательное) Фотографии общего вида средств измерений

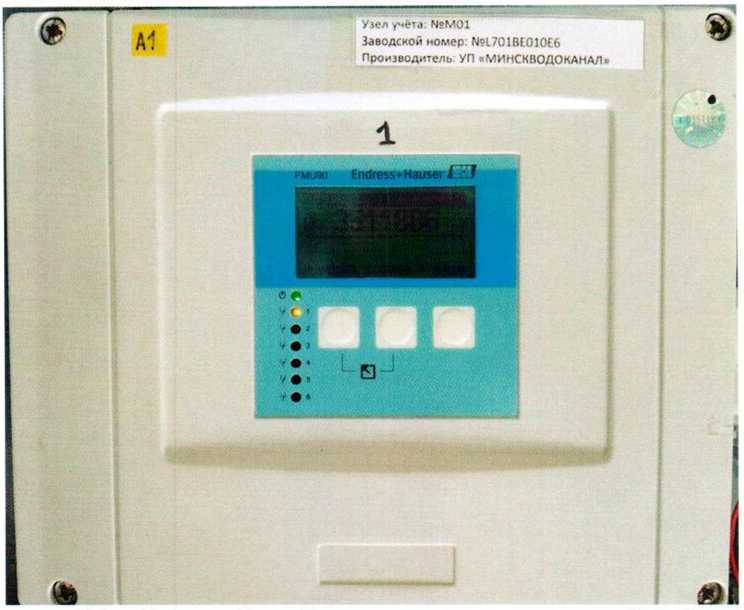

Рисунок 1.1- Фотография общего вида вторичного преобразователя FMU90-R21CA113ВА2А № L701BE010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

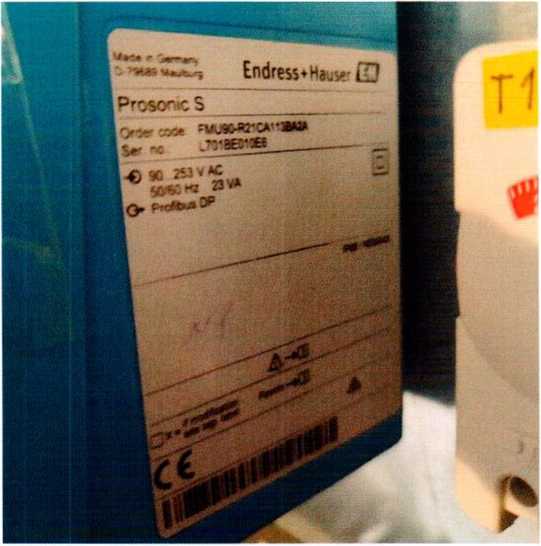

Рисунок 1.2 - Фотография маркировки вторичного преобразователя FMU90-R21СА11 ЗВ A2A № L701ВЕО10Е6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

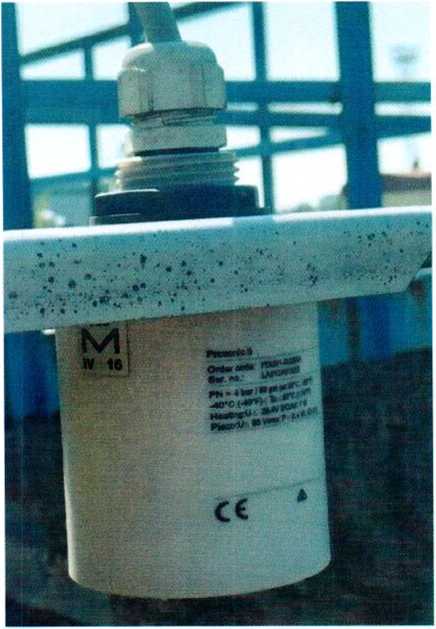

Рисунок 1.3 - Фотография общего вида первичного преобразователя FDU91-RG3BA № LA012A010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

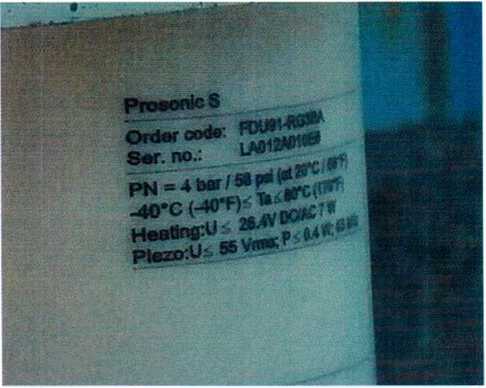

Рисунок 1.4 - Фотография маркировки первичного преобразователя FDU91-RG3BA № LA012A010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

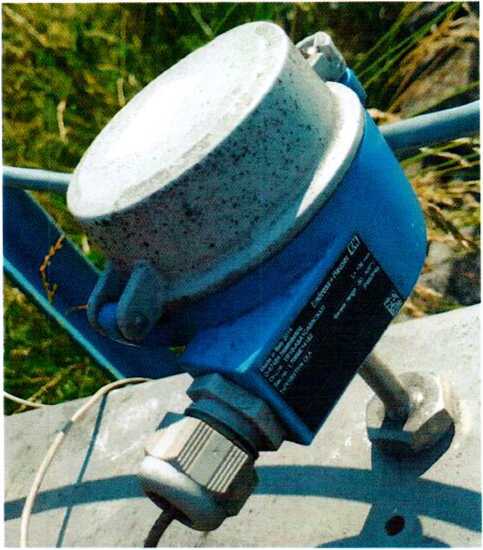

Рисунок 1.5 - Фотография общего вида термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069E14152 входящего в состав узла учета (основной комплект)

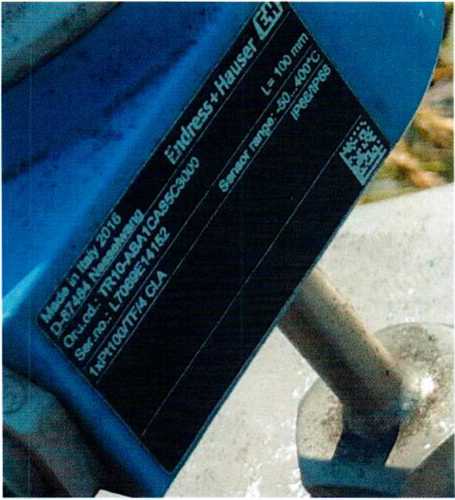

Рисунок 1.6 - Фотография маркировки термопреобразователя сопротивления Omnigrad TR1O-ABA1CAS5C3OOO № L7069E14152 входящего в состав узла учета (основной комплект)

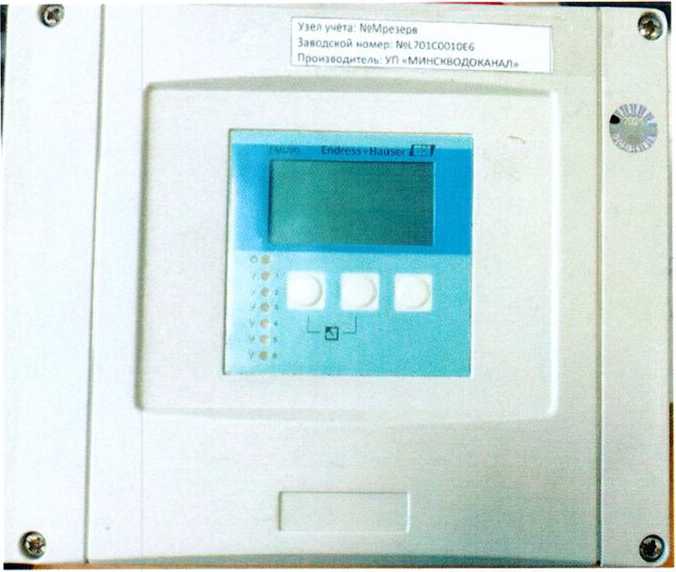

Рисунок 1.7 - Фотография общего вида вторичного преобразователя FMU90-R21CA113ВA2A № L701C0010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

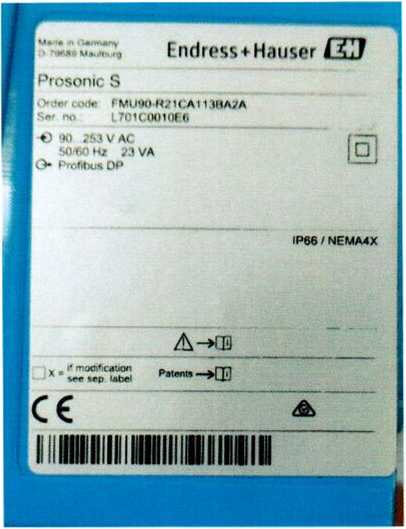

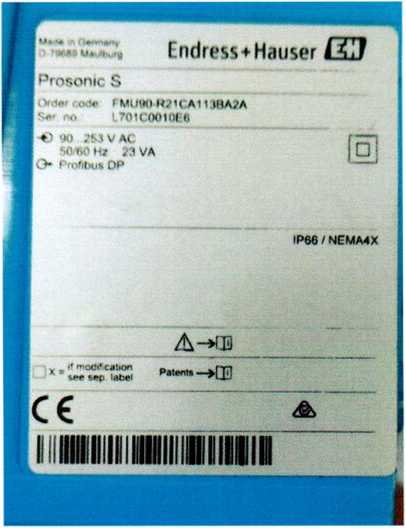

Рисунок 1.8 - Фотография маркировки вторичного преобразователя FMU90-R21CA113ВА2А № L701C0010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

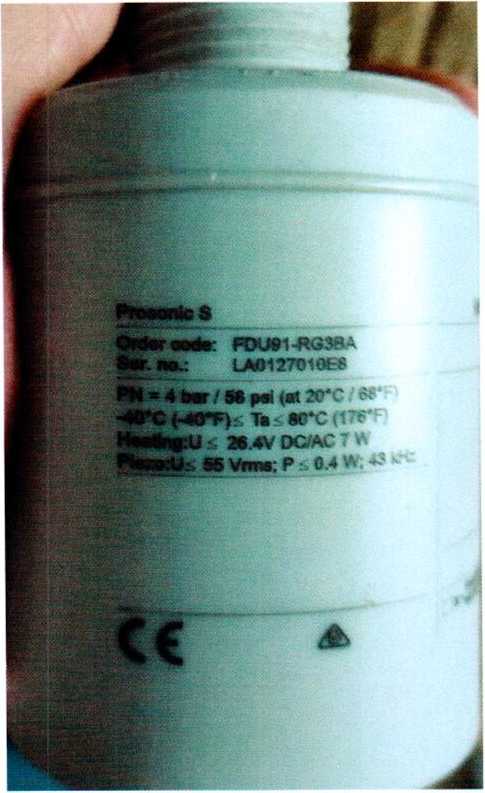

Рисунок 1.9 - Фотография общего вида первичного преобразователя FDU91-RG3BA № LA0127010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

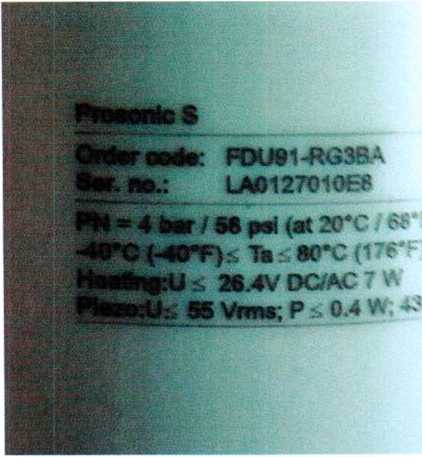

Рисунок 1.10- Фотография маркировки первичного преобразователя FDU91-RG3BA № LA0127010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

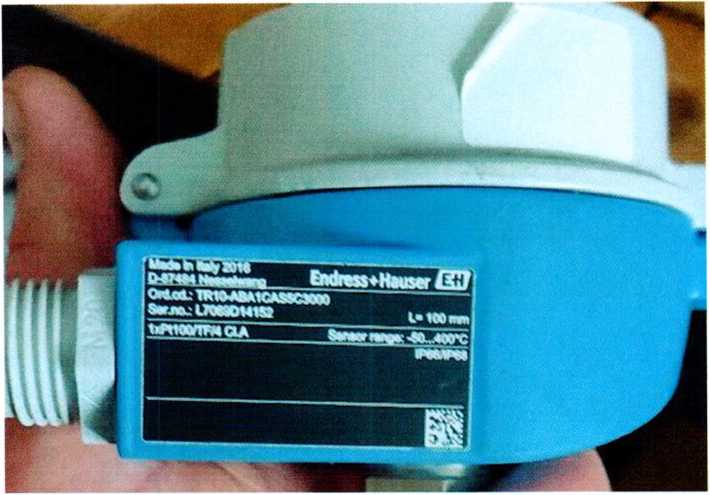

Рисунок 1.11- Фотография общего вида термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152 входящего в состав узла учета (резервный комплект)

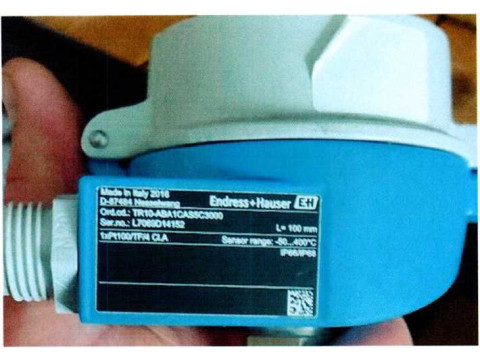

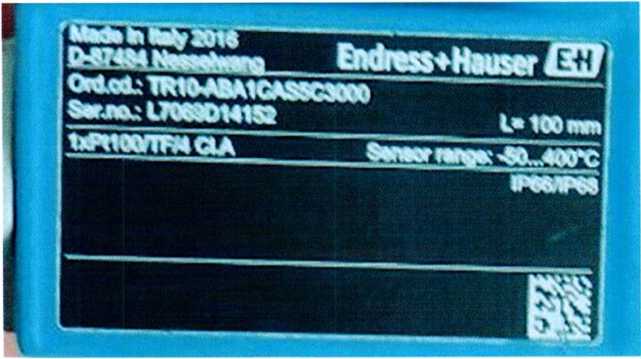

Рисунок 1.12 - Фотография маркировки термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152 входящего в состав узла учета (резервный комплект)

11риложепис 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки среде тв измерений

Знак поверки средств измерений наносится на свидетельство о поверке узла учета сточных вод.
