Узел учета поступающих сточных вод Минской очистной станции № М03

Назначение

Узел учета поступающих сточных вод Минской очистной станции № МОЗ (далее - узел учета) предназначен для учета объемного расхода сточных вод.

Область применения - для охраны окружающей среды.

Описание

Принцип действия узла учета основан па вычислении объемною расхода жидкости в зависимости от уровня жидкости, исходя из настроек индивидуальной градуировочной характеристики.

Узел учета (основной комплект средств измерений) сос тои т из:

уровнемера ультразвукового PROSONIC (далее - уровнемер) производства «Endrcss+IIauser GmbH+Co.KG», включающего в себя первичный преобразователь FDU91-RG3BA № LA0129010E8, вторичный преобразователь FMU90-R21CA113ВА2А № L701C1010E6;

гермопреобразователя сопротивления Omnigrad FRIO-ABA 1CAS5C3000 № Е706Л014152;

измерительного участка - лотка Вентури № М3.

Узел уче та (резервный комплект средс тв измерений) состоит из:

уровнемера ультразвукового PROSONIC (далее - уровнемер) производства «Endress+IIauser GmbH+Co.KG», включающего в себя первичный преобразователь FDU91-RG3BA № LA01270101:8. вторичный преобразователь FMU90-R21СЛ11ЗВЛ2Л № L701С0010Е6;

термопрсобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152;

измерительного участка - лотка Вентури № Ml. В уровнемерах узла учета используется встроенное программное обеспечение.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указаниехМ места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МН.МН 3489-2022 «Система обеспечения единс тва измерений Республики Беларусь. Узел учета поступающих сточных вод Минской очистной с танции». Методика иоверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

•требования к типу средств измерений:

техническая документация (паспорт) УН «Минскводоканал»; методику поверки:

МРБ МП.МН 3489-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета поступающих сточных вод Минской очистной станции». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4 __ __

Наименование и тип средств поверки               __

Термогигромстр UniTess ТНВ1___

Измеритель скорости течения жидкости FlowTrackcr2

Дальномер лазерный Leica Disto D5

Рулетка РЮ УК_______________" ______ __

Штанга гидрометрическая ШГ-2-16 __________

Магазин сопротивления Р4831    _________

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-нис метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: узел учета поступающих сточных вод Минской очистной станции № МОЗ соответствует требованиям технической документации производителя (паспорт).

1 (роизводитель средств измерений

УН «Мипскводоканал», Республика Беларусь

220088, г. Минск, ул. Пулихова, 15

Телефон: +375 17 389-40-03

факс: 4 375 17 389-42-61

e-mail: info@minskvodokanal.by Ч- -Л                                                  *

Уполномоченное юридическое лицо, проводившее испытания средств измерсний/мегрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 6 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на I листе.

Директора Бел! ИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

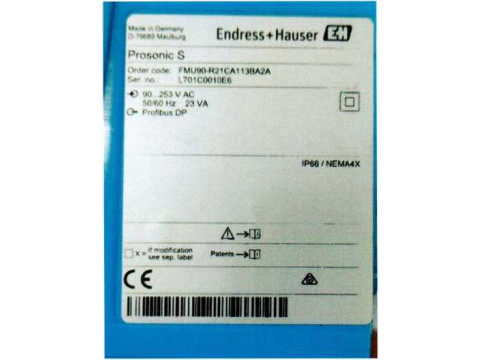

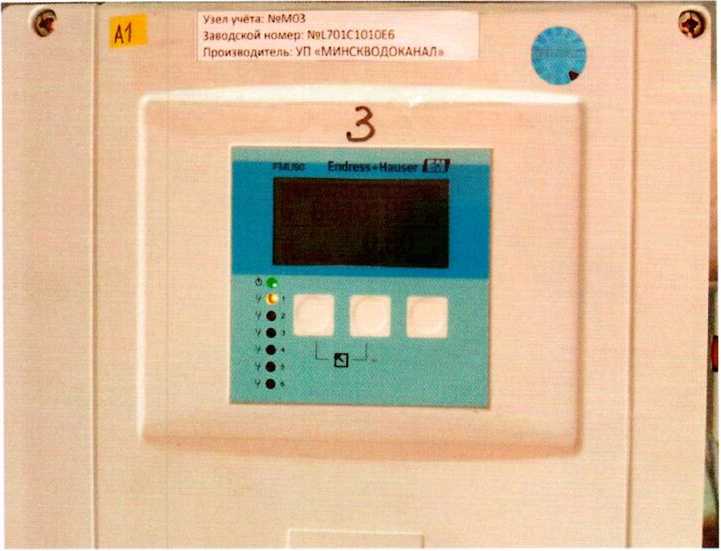

Рисунок 1.1- Фотография общего вида вторичного преобразователя FMU90-R21CA113ВА2А№ L701C1010Е6 уровнемера ультразвукового PROSON1C входящего в состав узла учета (основной комплект)

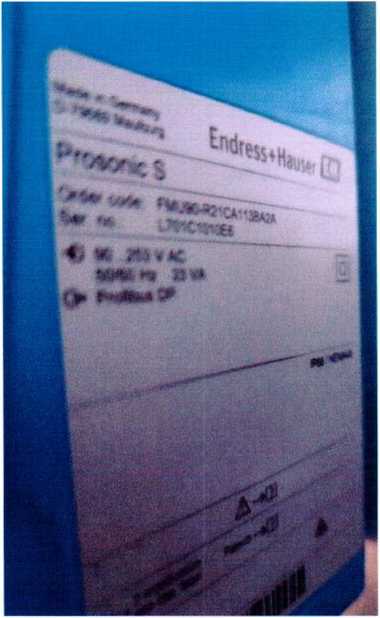

Рисунок 1.2 - Фотография маркировки вторичного преобразователя FMU90-R21CA113ВА2А № L701C1010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

Рисунок 1.3 - Фотография общего вида первичного преобразователя FDU91-RG3BA № LA0129010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

Рисунок 1.4 - Фотография маркировки первичного

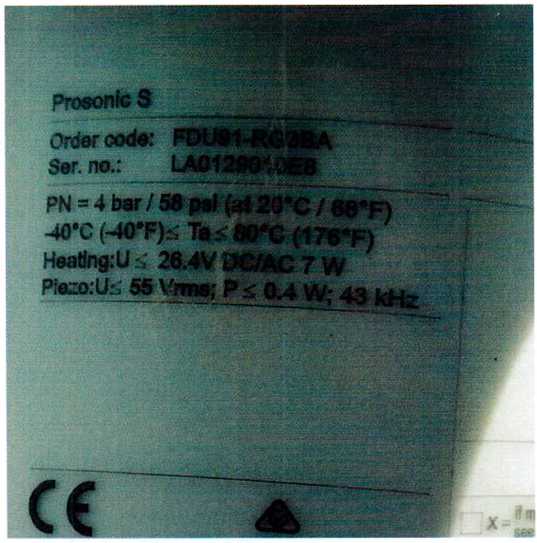

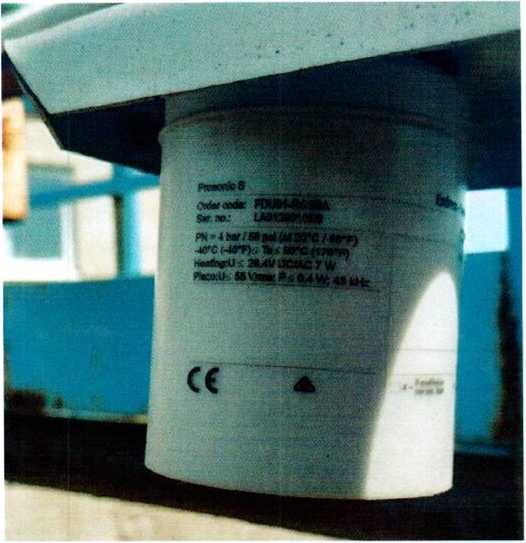

преобразователя FDU91-RG3BA № LA0129010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

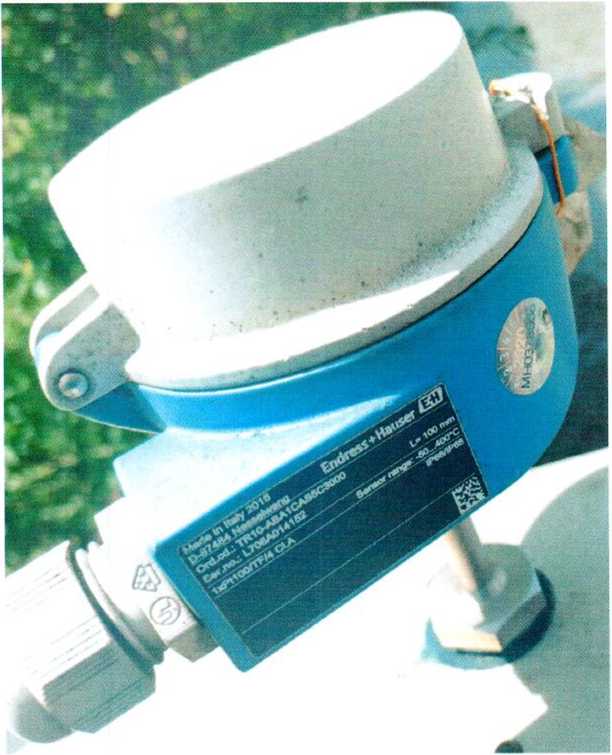

Рисунок 1.5 - Фотография общего вида термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L706A014152 входящего в состав узла учета (основной комплект)

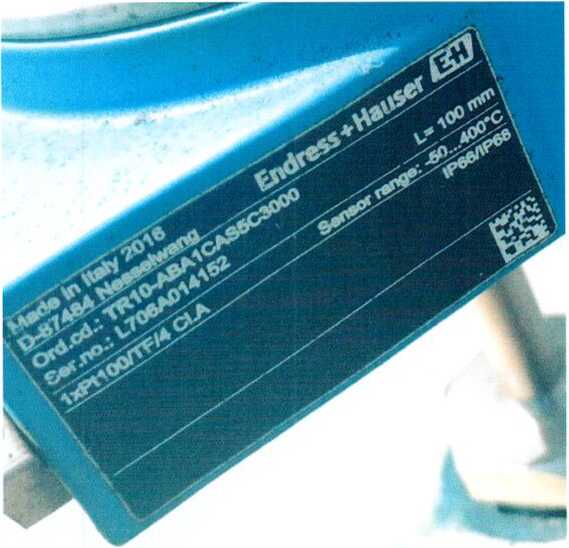

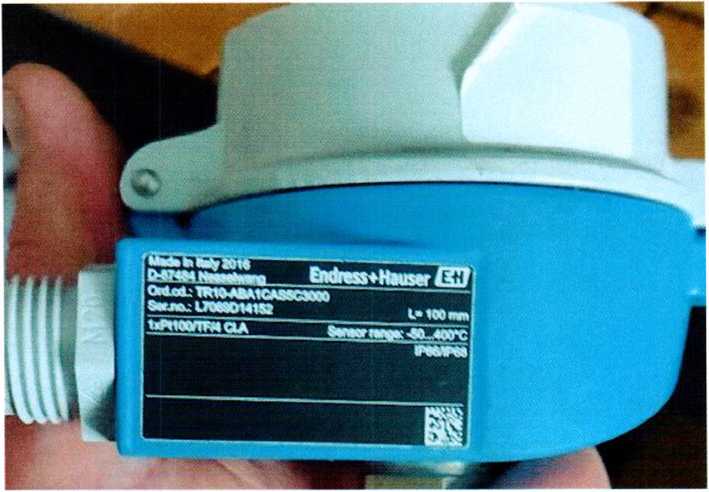

Рисунок 1.6 - Фотография маркировки термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L706A014152 входящего в состав узла учета (основной комплект)

Рисунок 1.7 - Фотография общего вида вторичного преобразователя FMU90-R21CA113ВА2А № L701C0010E6 уровнемера ультразвукового PROSON1C входящего в состав узла учета (резервный комплект)

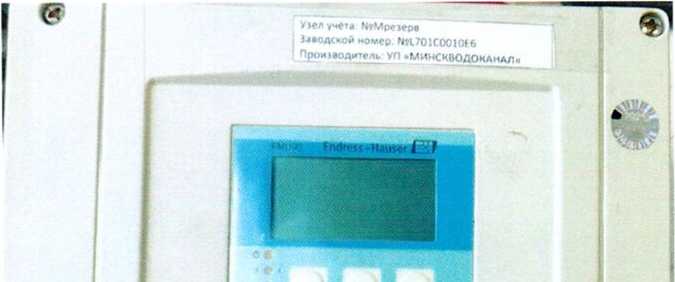

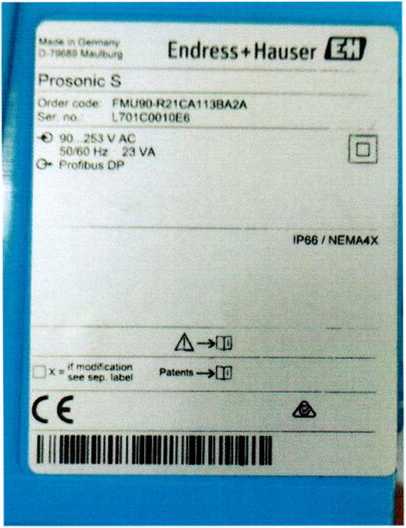

Рисунок 1.8 - Фотография маркировки вторичного преобразователя FMU90-R21CA113ВА2А № L701C0010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

Рисунок 1.9 - Фотография общего вида первичного преобразователя FDU91-RG3BA № ЕЛО 127010Е8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

FDU91-RG38A

LA0127010ES

Та 00*С (176

I й 26.4V DC/AC Т VS 0.4 W;43x

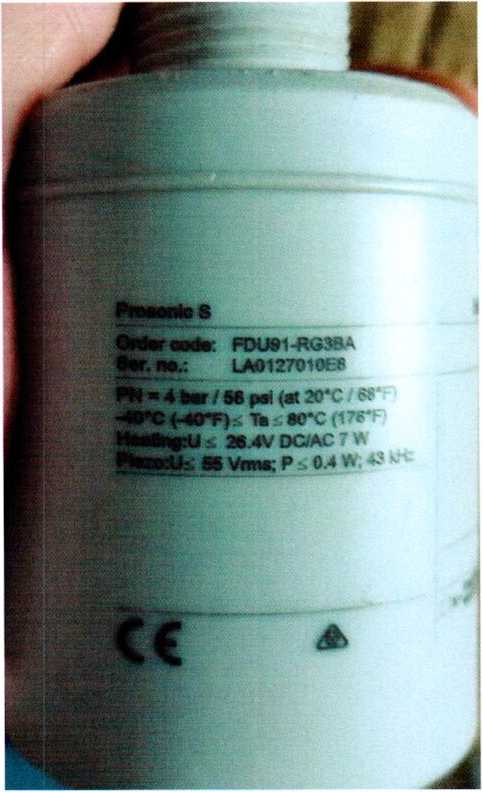

Рисунок 1.10 - Фотография маркировки первичного преобразователя FDU91-RG3BA № LA0127010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

Рисунок 1.11- Фотография общего вида термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152 входящего в состав узла учета (резервный комплект)

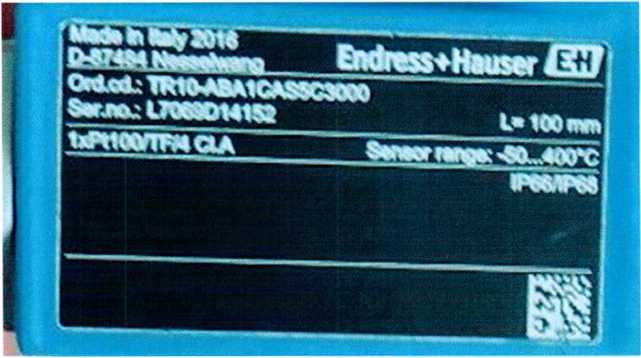

Рисунок 1.12 - Фотография маркировки термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152 входящего в состав узла учета (резервный комплект)
