Узел учета поступающих сточных вод Минской очистной станции № М04

Назначение

Узел учета поступающих сточных вод Минской очистной станции № М04 (далее - узел учета) предназначен для учета объемного расхода сточных вод.

Область применения - для охраны окружающей среды.

Описание

Принцип действия узла учета основан на вычислении объемного расхода жидкости в зависимости от уровня жидкости, исходя из настроек индивидуальной градуировочной характеристики.

Узел учета (основной комплект средств измерений) состоит из:

уровнемера ультразвукового PROSONIC (далее - уровнемер) производства «Endress+Hauser Gmbll+Co.KG», включающего в себя первичный преобразователь FDU91-RG3BA № LA012B010E8, вторичный преобразователь FMU90-R21CA113ВЛ2А № L701C2010E6;

термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069F14152;

измерительного участка - лотка Вентури № М4.

Узел учета (резервный комплект средств измерений) состоит из:

уровнемера ультразвукового PROSONIC (далее - уровнемер) производства «Endress+ Hauser Gmbll+Co.KG», включающего в себя первичный преобразователь FDU91-RG3BA № LA0127010E8, вторичный преобразователь FMU90-R21CA113ВЛ2Л № L701C0010E6;

гсрмопрсобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152;

измерительного участка - лотка Вентури № Ml. В уровнемерах узла учета используется встроенное программное обеспечение.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1__

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.МН 3489-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета поступающих сточных вод Минской очистной станции». Методика поверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация (паспорт) УН «Мипскводоканал»; методику поверки:

МРБ МН.МН 3489-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета поступающих сточных вод Минской очистной станции». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

_     _ Наименование и тин средств поверки___

Термогигрометр UniTess TIIB1        _____

Измеритель скорости течения жидкости FlowTrackcr2

; (а. 1ыюмср лазерный Leica Disto D5

Рулетка РЮ УК

Штанга гидрометрическая ШГ-2-16                     _______

Магазин сопротивления Р4831____

Примечание Допускается применять другие средства поверки, обеспечивающие определение ме трологических харак теристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: узел учета поступающих сточных вод Минской очистной станции № М04 соответс твует требованиям технической документации производителя (паспорт).

1(роизводитсль средств измерений

УН «Минскводоканал», Республика Беларусь

220088, г. Минск, ул. Пулихова, 15

Телефон: +375 17 389-40-03

факс:+375 17 389-42-61

e-mail: info@minskvodokanal.by

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93

Телефон: н 375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

1 [риложения: 1. Фотографии общего вида средств измерений на 6 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директора БелГИМ                                         А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

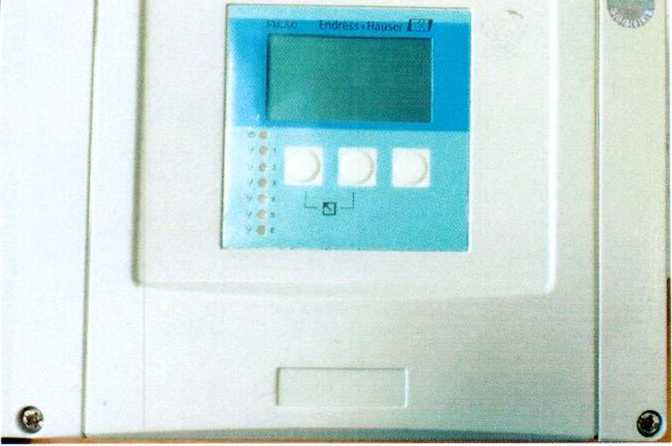

Рисунок 1.1- Фотография общего вида вторичного преобразователя FMU90-R21CA113ВА2А № L701C2010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

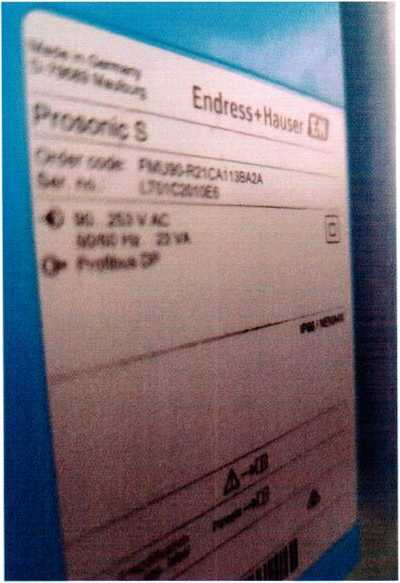

Рисунок 1.2 - Фотография маркировки вторичного преобразователя FMU90-R21CA113ВA2A № L701C2010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

Рисунок 1.3 - Фотография общего вида первичного преобразователя FDU91-RG3BA № LA012B010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

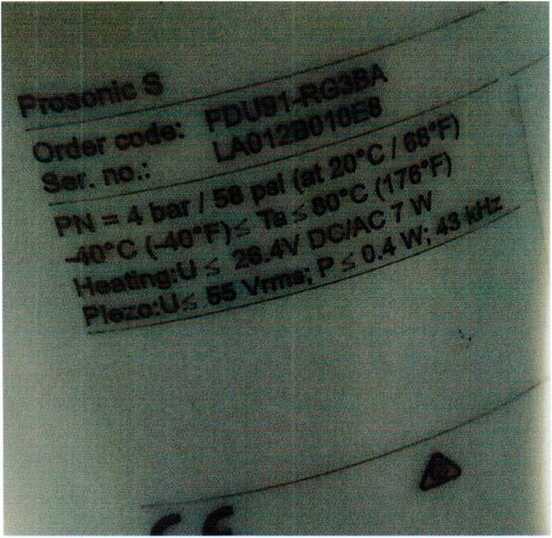

Рисунок 1.4 - Фотография маркировки первичного преобразователя FDU91-RG3BA № LA012B010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (основной комплект)

Рисунок 1.5 - Фотография общего вида термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069F14152 входящего в состав узла учета (основной комплект)

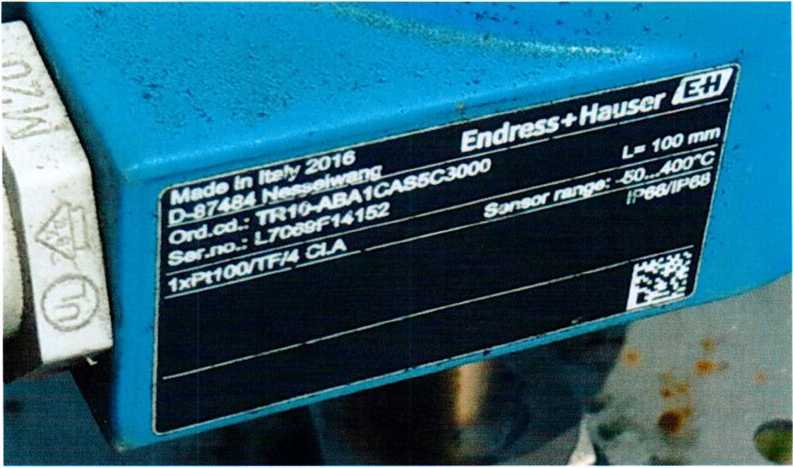

Рисунок 1.6 - Фотография маркировки термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069F14152 входящего в состав узла учета (основной комплект)

У1сл N^Mpeiepe

Ъ«одсм>й номер Nn/OlCOOlOtb Пром»«©ДИЧ?ль-УП « МИМСКВОДОКАНАЛ„

Рисунок 1.7 - Фотография общего вида вторичного преобразователя FMU90-R21CA113ВA2A № L701C0010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

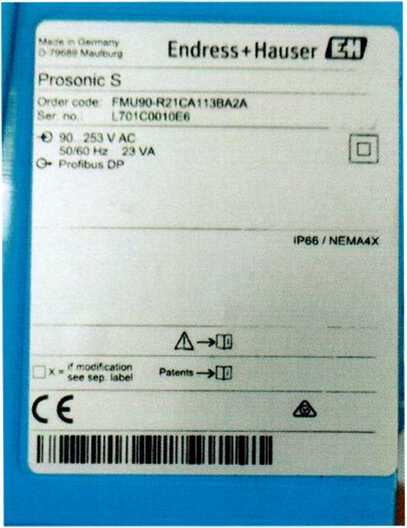

Рисунок 1.8 - Фотография маркировки вторичного преобразователя FMU90-R21CA113ВА2А № L701C0010E6 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

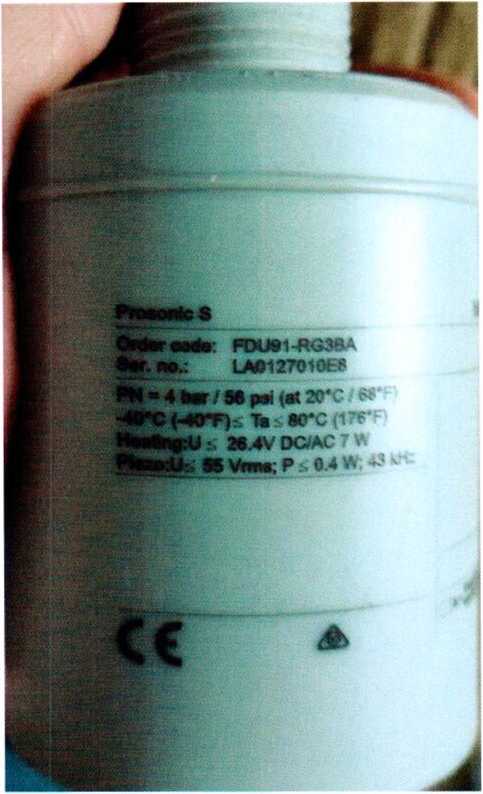

Рисунок 1.9 - Фотография общего вида первичного преобразователя FDU91-RG3BA № LA0127010E8 уровнемера ульгразвукового PROSON1C входящего в состав узла учета (резервный комплект)

; 26.4VDC/AC

FDU81-RG3BA

1АЙ1270106В

Рисунок 1.10 - Фотография маркировки первичного

преобразователя FDU91-RG3BA № LA0127010E8 уровнемера ультразвукового PROSONIC входящего в состав узла учета (резервный комплект)

Рисунок 1.11- Фотография общего вида термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152 входящего в состав узла учета (резервный комплект)

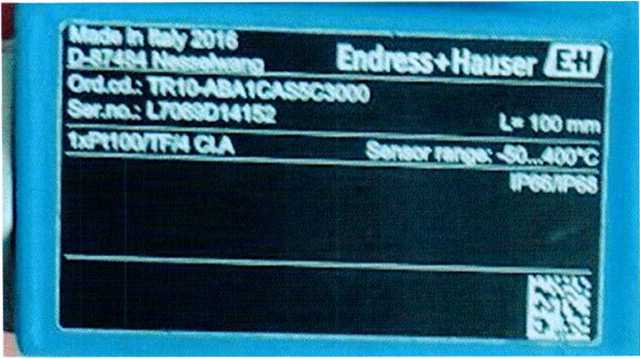

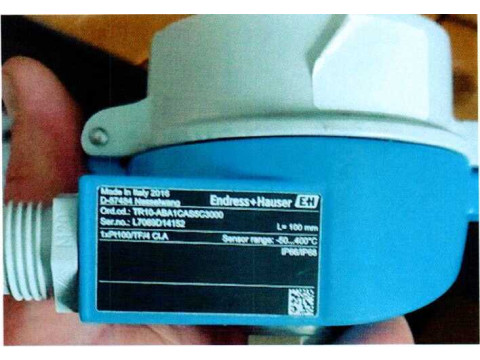

Рисунок 1.12 - Фотография маркировки термопреобразователя сопротивления Omnigrad TR10-ABA1CAS5C3000 № L7069D14152 входящего в состав узла учета (резервный комплект)

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки средств измерений наносится на свидетельство о поверке узла учета с точных вод.
