Устройства проверки дыхательной аппаратуры DEZEGA CheckUp УПДА-2
| Номер в ГРСИ РФ: | РБ 03 07 7387 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО "ЮЖНО-УРАЛЬСКИЙ ЗАВОД СПАСАТЕЛЬНОГО ОБОРУДОВАНИЯ" (ЮЗСО), г. Гай, Оренбургская обл. |
|
Описание типа РБ 03 07 7387 19 [2020-04-14]
rb-03-07-7387-19_2020-04-14.pdf
|
Скачать |
Устройства проверки дыхательной аппаратуры DEZEGA CheckUp УПДА-2 (далее устройства) предназначены для измерений избыточного давления-разрежения, расхода воздуха и кислорода при проверке герметичности дыхательных аппаратов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7387 19 |
| Наименование | Устройства проверки дыхательной аппаратуры DEZEGA CheckUp УПДА-2 |
| Год регистрации | 2019 |
| Номер сертификата | 13130 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-07-26 |
| Получатель сертификата | ООО "ЮЗСО", г. Гай Оренбургской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЮЗСО"
Адрес: 462630, Оренбургская обл., г. Гай, Орское шоссе, д. 13
Контакты: 8 (35362) 433-53, info@dezega.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 231-0059-2019 (утв. в 2019 г). |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства, проводимой УРАЛТЕСТ (аттестат аккредитации - №RA.RU.311249, шифр повери-тельного клейма-СЕ); Челябинским ЦСМ (аттестат аккредитации - №RA.RU.311503, шифр поверительного клейма - ГА)(НТК №13-19). |
Поверители
Скачать
|
Описание типа РБ 03 07 7387 19 [2020-04-14]
rb-03-07-7387-19_2020-04-14.pdf
|
Скачать |
Описание типа
Назначение
Устройства проверки дыхательной аппаратуры DEZEGA CheckUp УПДА-2 (далее устройства) предназначены для измерений избыточного давления-разрежения, расхода воздуха и кислорода при проверке герметичности дыхательных аппаратов.
Описание
Принцип действия устройства основан на создании воздушного потока, регулируемого с помощью управляющего контроллера и датчика расхода. Направление воздушного потока (нагнетание в проверяемую систему или откачивание из неё) определяется состоянием трехходовых клапанов.
Конструктивно устройства выполнены в пластиковом ударопрочном корпусе, внутри которого размещены составные части. В передней части корпуса под защитной крышкой размещена сенсорная панель управления, а сзади - сетевой выключатель, предохранитель и разъёмы для подключения внешних датчиков, компьютера и внешних USB устройств. С помощью сенсорной панели управления осуществляется выбор режима работы устройства, а также отображение результатов измерений. На правой боковой поверхности корпуса размещены входной и выходной патрубки для подключения проверяемой дыхательной аппаратуры.
Для удобства транспортировки устройство оснащено ручкой. В транспортном положении сетевой шнур и переходники для подключения дыхательной аппаратуры располагаются во встроенной в корпус специальной нише.

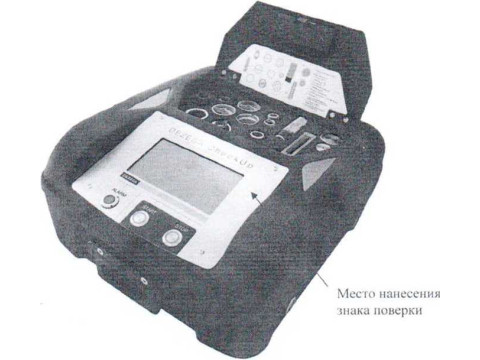

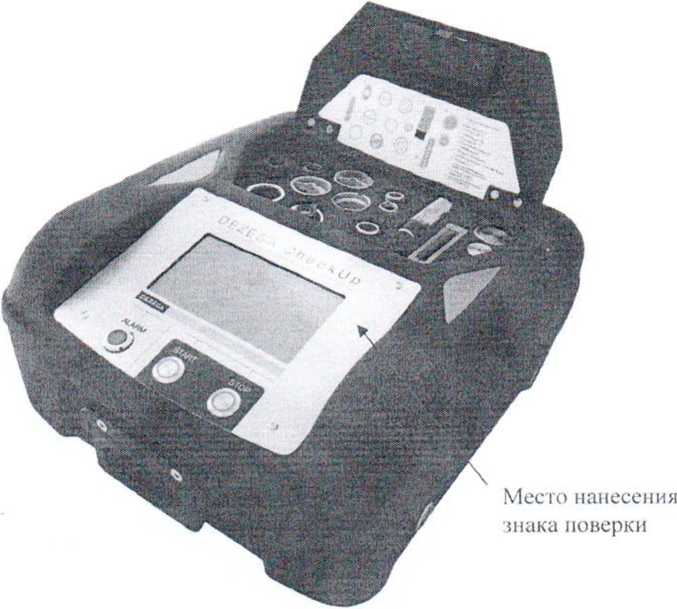

Общий вид устройства приведен па рисунке I.
Пломбировка корпуса устройства не предусмотрена.
[Государства‘^й рос-Ото] I средств измерений I \ Республики Белар.'сь /
;я документов,
Рисунок 1 - Общий вид устройства проверки дыха тельной аппаратуры DEZEGA CheckUp У11ДЛ-2
Программное обеспечение
Устройства функционирую! под управлением встроенного программного обеспечения (ПО). Встроенное ПО обеспечивает управление, сбор и обработку измерительной информации, хранение и отображение результатов измерений, а также передачу полученных данных на внешние USB устройства.
Влияние встроенного ПО устройств учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 Идентификационные данные ПО
|
Идентификационные данные (признаки) 110 |
Значение |
|
Иден тификационное наименование ПО |
CoDeSys ХХХХХ* |
|
Помер версии (идентификационный номер) ПО |
не ниже 23941 |
|
* ХХ.ХХХ номер версии 110 | |
Технические характеристики
Таблица
•логические х
ки
|
1 [аименование характеристики |
Значение |
|
Диапазон измерений избы точного давления-разряжения. кПа |
от -2.8 до 6.8 |
|
Пределы допускаемой приведенной погрешности измерений избыточного давления-разрежения. % от диапазона измерений |
0,5 С Г |
|
Диш 1азон показа!iий расхода но ка>ia.iy кислорода. дм*/мин ______ Диапазон измерений расхода по каналу кислорода, дм3/мин _____ |
отОдо^/^ //Н. _ |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности по каналу кислорода. % от верхнего предела измерений: - в диапазоне от 1,0 до 3.0 дм ’/.мин включ. - в диапазоне св. 3.0 до 6.0 дм3/мин |
±2,0 ±3.0 |
|
Диапазон показаний расхода по каналу воздуха, дм’/мин |
от 0 до 150 |
|
Диапазон измерений расхода по каналу воздуха, дм’/мин |
от 10 до 150 |
|
Пределы допускаемой приведенной погрешности по каналу расхода воздуха. % оз верхнего предела измерений |
±5,0 |
Таблица 3 - Основные технические характеристики
|
11аименование характеристики |
Значение |
|
Режим работы: - длительность одного цикла, мин - перерыв между циклами, мин, не менее |
от 5 до 30 5 |
|
Время непрерывной работы в многократном циклическом режиме, ч (в сутки), не более |
7 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
220 460 480 |
|
Масса (без переходников), кг, нс более |
15 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока. Гц |
220±15 5О±5 |
|
Потребляемая мощность, В А, не более |
230 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
9 16240 |
Знак утверждения типа
наносится на корпус устройства методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность
ений
|
Наименование |
Обозначение |
Количество |
|
Устройство проверки дыхательной аппаратуры DEZEGA CheckUp У ПДА-2 |
* |
1 шт. |
|
Сетевой шнур |
- |
1 шт. |
|
Комплект переходников, фильтров и заглушек |
- |
1 компл. ° |
|
Руководство по эксплуатации |
SKTB.04. УПДА.03.00.000 РЭ |
1 экз. |
|
Паспорт |
SKTB.04. У ПДА.03.00.000 ПС |
1 экз. |
|
Методика поверки |
МП 231-0059-2019 | |
|
_____ ।) п 1/ В соответствии с заказом. /f |vlbl \ \\ | ||
Поверка
осуществляется по документу МП 231-0059-2019 «ГСП. Устройства проверки дыхательной аппаратуры DEZEGA C'heckUp УПДА-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25 марта 2019 г.
Основные средства поверки:
- калибраторы давления портативные Метран 501-ПКД-Р (регистрационный номер 22307-09):
- счетчик газа ротационный Delta модели G10 (регистрационный номер 13839-14);
- счетчик газовый барабанный ГСБ-400 (регистрационный помер 734-72).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) паспорт, и (или) корпус устройства.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОС 1 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испы таний
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 Ml 1а
Приказ Госстандарта от 29.06.2018 г. №1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 26.51.52-019-95663625-2018 Технические условия. Устройства проверки дыхательной аппаратуры DEZEGA CheckUp УПДА-2
