Счетчики воды одноструйные "Пульсар"

Назначение

Счетчики воды одноструйные «Пульсар» (далее - счетчики) предназначены для измерений объема воды по Сан ПиН 2.1.4.1074-2001 в системах холодного и горячего водоснабжения питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением не более 1.6 МПа и с максимально допускаемой рабочей температурой до 90 °C.

Область применения - системы хозяйственно-питьевого водоснабжения индивидуальных жилых домов, квартир и других объектов жилищно-коммунальною хозяйства, системы производственного и сельскохозяйственного водоснабжения.

Описание

Счетчик состоит из корпуса с внутренней измерительной камерой, в которой установлена крыльчатка с магнитами (ведущая магнитная муфта), и индикаторною механизма, служащего для регистрации количества воды, прошедшего через счетчик, и имеющего ведомую магнитную муфту. Индикаторный механизм герметично отделен от измеряемой среды (воды) немагнитной перегородкой (сухоходный механизм).

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды через входной патрубок корпуса поступает в измерительную камеру, приводя во вращение крыльчатку, и далее в выходной патрубок. Количество оборотов крыльчатки пропорционально объему протекающей воды. Вращение крыльчатки передается ведомой полумуфге индикаторного механизма, обеспечивающего за счет масштабирующего редуктора возможность визуального отсчета показаний в м3 и его долях.

Индикаторный механизм имеет 8 или 9 разрядов в зависимости от модификации счетчика (8 разрядов последовательных цифр и девятый стрелочный разряд - для модификаций без выходных сигналов и модификации с импульсным выходом). Коэффициент передачи на звездочке индикаторного механизма соответствует 0.00383 л/зв для DN15 и 0,00417 л/зв для DN20.

Для передачи результатов измерения объема воды во внешние информационные системы счетчики могут изготавливаться в следующих модификациях: с импульсным выходом; с цифровым выходом RS485 (маркировка RS485); с радиомодулем (маркировка Radio). Счетчики также могут выпускаться в модификации модулей без передачи данных и выходных сигналов.

Для модификации счетчиков с импульсным выходом в виде «сухого контакта» за основе геркона может устанавливаться цена одного импульса 1 л или 10 л на импульс.

На лицевой шильде допускается дублирование серийного номера счетчика -штрих-кодом.

Счётчики воды с цифровым выходом RS485 или с радиомодулем считывают данные о потреблении воды индуктивным способом и передают информацию через интерфейс RS485 или, соответственно, по радиоканалу.

Счетчики защищены от воздействия влияния внешнего магнитного поля напряженностью до 100 кА/м на поверхности счетчика.

Общий вид счетчиков и схемы пломбировки счетчиков показаны на рисунках 1 и 2.

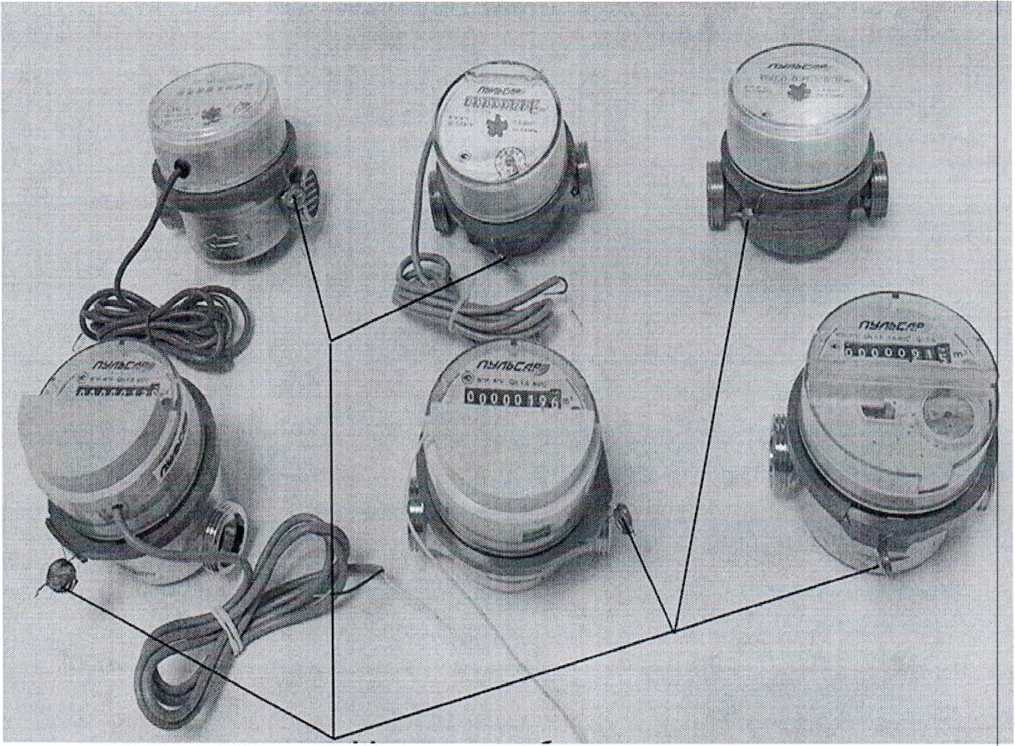

Рисунок 1 - Вид счетчика «Пульсар» сбоку с установленной крышкой-пломбой (снятие крышки невозможно без ее механического повреждения)

Место пломбировки и нанесения знака поверки

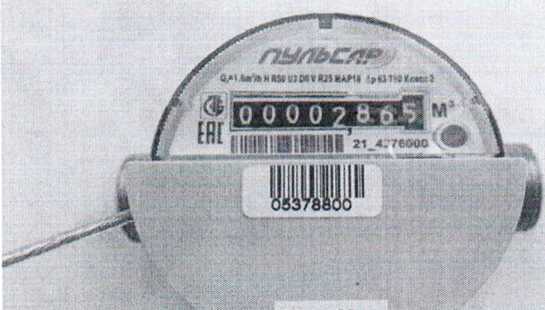

Рисунок 2 - Вид счетчика «Пульсар» с защелкивающимся пластмассовым кольцом с отверстием для установки пломбы

Знак поверки наносится на пломбу и на руководство по эксплуатации для исполнений счетчиков на рисунке 2.

таблицы 2

Максимальные напряжение и ток для герконового датчика 50 В и 50 мА соответственно. Минимальная длительность импульса 100 мс.

Напряжение питания постоянного тока для внешнего подключения счетчика с R.S485 от 8 до 20 В. ток потребления не более 12 мА. Срок службы встроенной батареи счетчика с RS485 не менее 6 лет.

Частота радиомодуля в диапазоне 433,075...434.479 МГц. допустимая мощность излучения не более 10 мВт, срок службы встроенной батареи не менее 6 лет.

Внешний вид и маркировка счетчиков в экспортном исполнении, соответствующих ГОСТ ISO 4064-1-2017. приведены на рисунках 3-5.

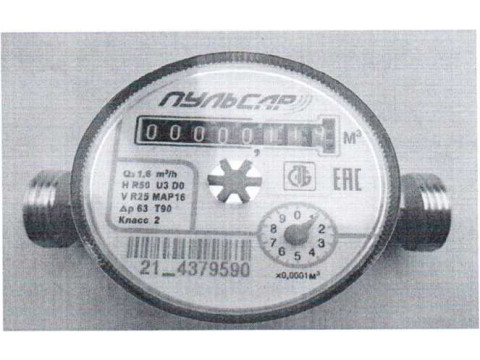

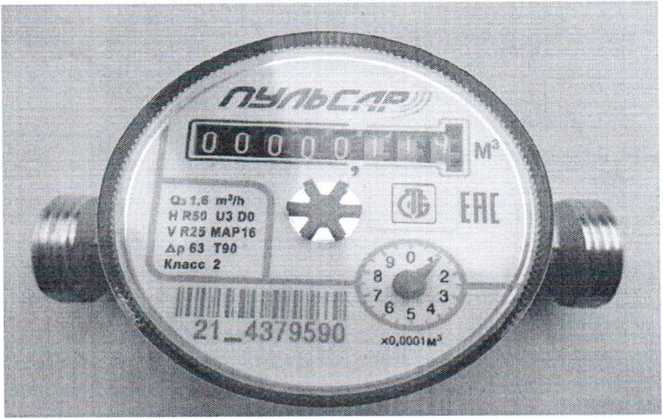

Рисунок 3 — Вид счетчиков «Пульсар» в экспортном исполнении, соответствующих

ГОСТ ISO 4064-1-2017. модификации без выходных сигналов.

Radio

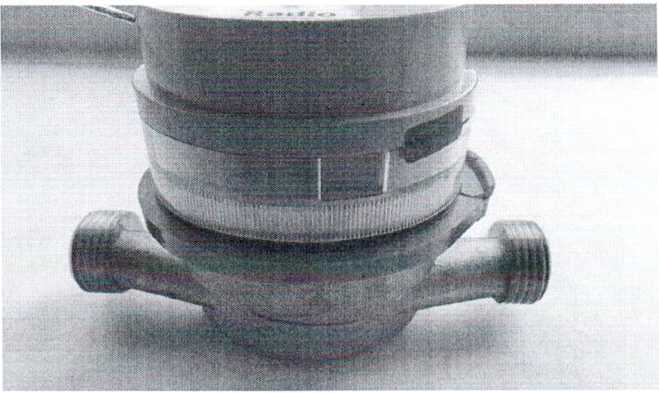

Рисунок 4 - Вид счетчиков «Пульсар» в экспортном исполнении, соответствующих

ГОСТ ISO 4064-1-2017, модификаций с радиомодулем или цифровым выходом RS48:

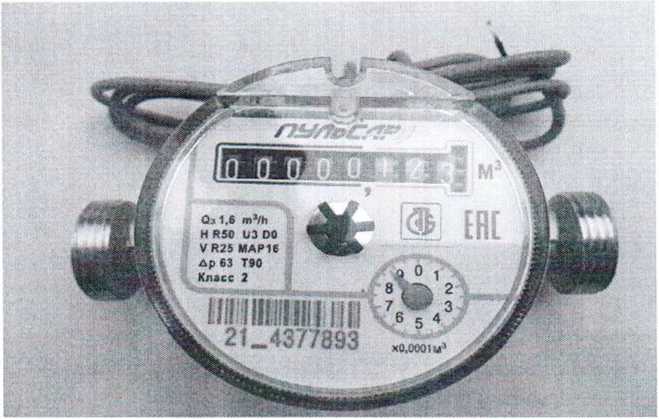

Рисунок 5 - Вид счетчиков «Пульсар» в экспортном исполнении, соответствующих

ГОСТ ISO 4064-1-2017. модификации с импульсным выходом.

Рисунок 6 - Вид счетчиков «Пульсар» в экспортном исполнении, соответствующйх ГОСТ ISO 4064-1-2017, с защитной наклейкой на модуле.

Комплектность

1 . Счетчик воды одноструйный «Пульсар» (в зависимости от заказа).

2 . Комплект присоединительный со встроенным обратным клапаном или без него (в зависимости от заказа).

З .Руководство по эксплуатации (паспорт) ЮТЛИ.407223.003 РЭ.

4 .У паковка.

Место нанесения знака утверждения типа средства измерения

Знак утверждения типа наносится на переднюю панель индикаторного устройства фотохимическим методом и на титульный лист руководства по эксплуатации (паспорт) типографским способом.

Технические нормативные правовые акты и технические документы

ТУ ЮТЛИ.407223.003 ТУ «Технические условия. Счетчики воды одноструйные «Пульсар».

ГОСТ ISO 4064-1-2017 «Счетчики холодной и горячей воды. Часть 1. Метрологические и технические требования».

ГОСТ ISO 4064-2-2017 «Счетчики холодной и горячей воды. Часть 2. Методы и средства испытаний».

ГОСТ ISO 4064-5-2017 «Счетчики холодной и горячей воды. Часть 5. Требования к установке».

Поверка

осуществляется по СТБ 8046-2015 «Счетчики холодной питьевой воды и горячей воды. Методика поверки».

Заключение о соответствии

Счетчики воды одноструйные «Пульсар» соответствуют требованиям: ТУ ЮТЛИ.407223.003 ТУ, ГОСТ ISO 4064-1-2017.

Межповерочный интервал - не более 60 месяцев (для счетчиков, предназначеннь х для применения в сфере законодательной метрологии).

Испытательный центр

Федеральное государе! венное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361. г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniinis.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013
