Преобразователи расхода первичные серий 2051, 3051
| Номер в ГРСИ РФ: | РБ 03 07 6059 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Преобразователи расхода первичные серий 2051, 3051 предназначены для преобразования создаваемого при протекании среды перепада давления на сужающем устройстве или осредняющей напорной трубке, пропорционального расходу газообразных и жидких сред при текущих параметрах (температуре, давлении, плотности и вязкости) и передачи полученной информации в системы контроля и управления и (при наличии ЖКИ) индикации на ЖКИ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6059 16 |
| Наименование | Преобразователи расхода первичные серий 2051, 3051 |
| Год регистрации | 2016 |
| Номер сертификата | 10537 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG" (Германия (DE)) компании "Emerson Process Management" (Соединенные Штаты (US)) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (Соединенные Штаты)
Адрес: Frankenstrasse 21, D-63791 Karlstein
Контакты: +49(6188)992-0 / +49 (6188)992-112
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Преобразователи метрологически обеспечены в Республике Беларусь при предоставлении на поверку с программным обеспечением Engineering Assistant® версии не ниже 6.2.0, обеспечивающего ввод исходных данных для настройки. Модели преобразователей с функцией беспроводной передачи измерительных данных (WiFi) метрологически обеспечены при предоставлении на поверку в комплекте с преобразователем беспроводного сигнала в сигнал (4 - 20) мА. |
| Методика поверки | Поверка проводится по МРБ МП.2645-2017. |
Поверители
Скачать
|
Описание типа РБ 03 07 6059 16 [2018-12-05]
rb-03-07-6059-16_2018-12-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6059 16 [2017-11-14]
rb-03-07-6059-16_2017-11-14.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи расхода первичные серий 2051, 3051 предназначены для преобразования создаваемого при протекании среды перепада давления на сужающем устройстве или осредняющей напорной трубке, пропорционального расходу газообразных и жидких сред при текущих параметрах (температуре, давлении, плотности и вязкости) и передачи полученной информации в системы контроля и управления и (при наличии ЖКИ) индикации на ЖКИ.
Область применения: могут применяться в различных отраслях промышленности в технологических процессах.
Описание
Преобразователи расхода первичные серий 2051, 3051 изготавливают следующих модификаций:
- 2051С (исполнения 2051CFA, 2051CFC (исполнения 2051 CFC_A, 2051CFC_C, 2051CFC_P), 2051CFP);
- 3051С (исполнения 3051CFA, 3051CFC (3051 CFC_A, 3051CFC_C, 3051CFC_P), 3051CFP);
- 3051S (исполнения 3051 SFA, 3051 SFC (3051 SFC_A, 3051 SFC_C, 3051 SFC_P), 3051 SFP).
Преобразователи исполнения 2051 CFA состоят из:
- преобразователей давления измерительных серий 2051, 3051 (исполнение 2051) (ГР № 03 07 6059 16) и трубок осредняющих напорных Annubar (ГР № 03 07 0511 16).
Преобразователи исполнения 2051CFC_C, 2051 CFC_P) состоят из:
2051CFC (исполнения
- преобразователей давления измерительных серий 2051, 3051 (исполнение 2051) (ГР № 03 07 6059 16) и трубок осредняющих напорных Annubar (ГР № 03 07 0511 16) для исполнения 2051 CFC_A, либо сужающих устройств 405, 1195, 1595 (исполнения 405) (ГР № 03 07 2512 16) для исполнений 2051CFC_C, 2051 CFC_P.
Преобразователи исполнения 2051CFP состоят из: преобразователей давления измерительных серий 2051, 3051 (исполнение 2051) (ГР № 03 07 6059 16) и сужающих устройств 405, 1195, 1595 (исполнения 1195) (ГР № 03 07 2512 16).
Преобразователи исполнения 3051CFA состоят из преобразователей давления измерительных серий 2051, 3051 (исполнение 3051) (ГР № 03 07 6059 16) и трубок осредняющих напорных Annubar (ГР № 03 07 0511 16).
Преобразователи исполнения 3051CFC состоят из:
- преобразователей давления измерительных серий 2051, 3051 (исполнение 3051) (ГР № 03 07 6059 16) и трубок осредняющих напорных Annubar (ГР № 03 07 0511 16) для исполнения 3051 CFC_A, либо сужающих устройств 405, 1195, 1595 (исполнения 405) (ГР № 03 07 2512 16) для исполнений 3051CFC_C, 3051 CFC_P.
Преобразователи исполнения 3051CFP состоят из преобразователей давления измерительных серий 2051, 3051 (исполнение 3051) (ГР № 03 07 6059 16) и сужающих устройств 405, 1195, 1595 (исполнение 1195) (ГР № 03 07 2512 16).
Преобразователи исполнения 3051SFA состоят из преобразователей давления измерительных серии 3051S (ГР № 03 04 6063 16) с осредняющей трубкой Annubar;
Преобразователи исполнения 3051 SFC (3051 SFC_A, 3051 SFC_C, 3051 SFC_P) состоят из преобразователей давления измерительных серии 3051S (ГР № 03 04 6063 16) с осредняющей трубкой Annubar, сужающим устройством 405С, 405Р соответственно.
Преобразователи исполнения 3051 SFP состоят из преобразователей давления измерительных серии 3051S (ГР № 03 04 6063 16) с сужающим устройством 1195.
Преобразователи расхода первичные серии 2051, 3051 обеспечивают измерение создаваемого перепада давления и вычисления расхода при заданных значениях давления и температуры измеряемой среды (некомпенсированного по давлению и температуре расхода). Вычисленный расход преобразуется в выходной аналоговый сигнал 4-20 мА, HART или цифровой код Foundation Fieldbus, Profibus РА или Wireless HART.
Настройка диапазонов измерений, выбор индицируемых величин и их единиц измерений производится с помощью персонального компьютера и программного обеспечения для работы с HART-устройствами либо с помощью HART коммуникатора. Для связи персонального компьютера с преобразователями расхода первичными используется преобразователь HART, Foundation Fieldbus, Profibus PA в RS232C или USB.
Преобразователи расхода первичные могут быть выполнены в обыкновенном и взрывозащищенном исполнении.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Внешний вид преобразователей расхода первичных серий 2051, 3051 представлен на рисунке 1.

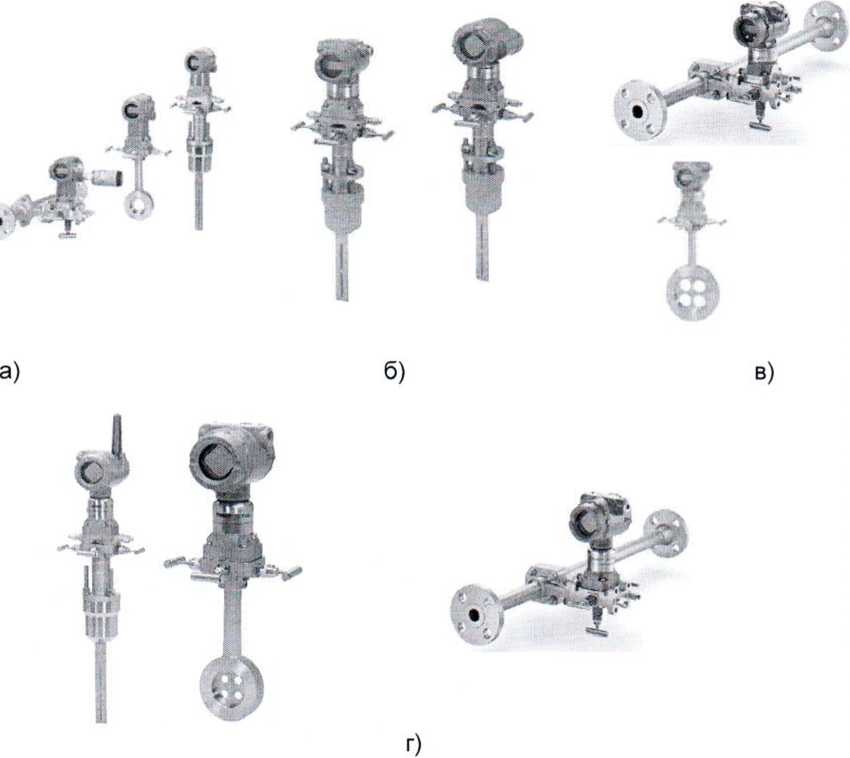

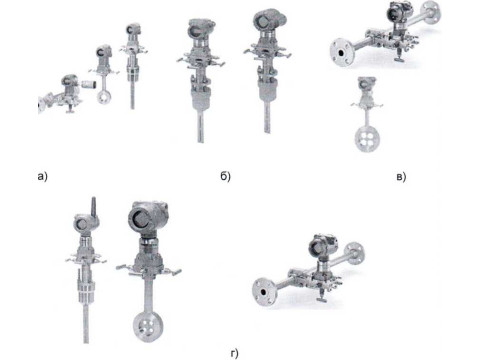

Рисунок 1 - Внешний вид преобразователей расхода первичных серий 2051,3051
а) - преобразователи 2051 С, б) - 3051CFA, в) - 3051CFC и 3051CFP, г) - 3051SFA, 3051 SFC, 3051 SFP
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Дли документов
Таблица 1
|
Наименование характеристики |
Значение характеристики для исполнений расходомеров | ||
|
2051CFA |
2051CFC |
2051CFP | |
|
Диаметр условного прохода трубопровода |
От 50 до 2400 мм |
От 15 до 300 мм |
От 15 до 40 мм |
|
Динамический диапазон |
5:1 |
5:1 |
5:1 |
|
Диапазон перепада давления |
От 0 до 62,3 мбар От 0 до 623 мбар От 0 до 2,5 бар |
От 0 до 62,3 мбар От 0 до 623 мбар От 0 до 2,5 бар |
От 0 до 62,3 мбар От 0 до 623 мбар От 0 до 2,5 бар |
|
Выходной сигнал |
4-20 мА; цифровой сигнал на базе протокола HART; протокол FOUNDATION fieldbus; протокол PROFIBUS РА; Wireless HART |
4-20 мА с цифровым сигналом на базе протокола HART; протокол FOUNDATION fieldbus; протокол PROFIBUS РА; Wireless HART |
4-20 мА с цифровым сигналом на базе протокола HART; протокол FOUNDATION fieldbus; протокол PROFIBUS РА; Wireless HART |
|
Пределы допустимой относительной погрешности при преобразовании расхода в выходной сигнал для диапазонов 1,2,3)1)2) |
±2,30 % |
Для 2051 CFC_A ±2,30 % Для 2051 CFC_C ±2,45 % Для 2051 CFC_P ±2,50 % при В3)=0,4; 0,50; 0,65 |
±3,10 % при В<0,1 ±2,75 % при 0,1 <В<0,2 ±2,25 % при 0,2<В<0,6 ±3,00 % При 0,6s В <0,8 |
|
Диапазон рабочих температур измеряемой среды |
от минус 100 до плюс 454°С в зависимости от модификации, материала преобразователя и способа монтажа | ||
|
Диапазон температур окружающей среды |
от минус 40 до плюс 85°С С ЖК индикатором: от минус 40 до плюс 80°С | ||
|
Диапазон температур хранения |
от минус 46 до плюс 110°С С ЖК индикатором: от минус 40 до плюс 85°С С беспроводным выводом сигналов: от минус 40 до плюс 85°С | ||
Примечания:
’ Пределы погрешности приведены без учета влияния свойств измеряемой среды 2) Для диапазона 1 пределы допустимой основной относительной погрешности при измерении расхода увеличиваются на величину ± 0,9 %
3) В - относительный диаметр отверстия.
Государственный реестр .редств измерении Республики Беларусь
Таблица 2
|
Наименование характеристики |
Значение характеристики для исполнений расходомеров | ||
|
3051CFA |
3051CFC |
3051CFP | |
|
Динамический диапазон |
8:1 |
8:1 |
8:1 |
|
Диаметр условного прохода трубопровода |
От 50 до 2400 мм |
От 15 до 300 мм |
От 15 до 40 мм |
|
Диапазон перепада давления |
От 0 до 62,16 мбар; От Одо 621,60 мбар; От 0 до 2,48 бар |
От 0 до 62,16 мбар; От 0 до 621,60 мбар; От 0 до 2,48 бар |
От 0 до 62,16 мбар; От 0 до 621,60 мбар; От 0 до 2,48 бар |
|
Выходной сигнал |
4-20 мА; цифровой сигнал на базе протокола HART; протокол FOUNDATION fieldbus; протокол PROFIBUS РА; Wireless HART |
4-20 мА с цифровым сигналом на базе протокола HART; протокол FOUNDATION fieldbus; протокол PROFIBUS РА; Wireless HART |
4-20 мА с цифровым сигналом на базе протокола HART; протокол FOUNDATION fieldbus; протокол PROFIBUS РА; Wireless HART |
|
Пределы допустимой основной относительной погрешности при преобразовании расхода в выходной сигнал (для диапазонов 1,2,3)1)2) |
±1,80% |
Для 3051 CFC_A ±1,80% Для 3051 CFC_C ±1,95% Для 3051 CFC_P ±2,00% при IJ3)=0,4; 0,50; 0,65 |
±3,00% при R><0,1 ±1,95% при 0,1^В<0,2 ±1,75% при 0,2<li<0,6 ±2,15% при 0,6< li <0,8 |
|
Диапазон рабочих температур измеряемой среды |
от минус 100 до плюс 677°С в зависимости от модификации, материала преобразователя и способа монтажа | ||
|
Диапазон температур окружающей среды |
от минус 40 до плюс 85°С с ЖК-индикатором: до плюс 80 °C | ||
|
Диапазон температур хранения |
от минус 46 до плюс 110°С с ЖК-индикатором: от минус 40 до плюс 80 °C для беспроводного вывода сигналов: минус 40 до плюс 85°С | ||
Примечания:
Пределы погрешности приведены без учета влияния свойств измеряемой среды 21 Для диапазона 1 пределы допустимой основной относительной погрешности при измерении расхода увеличиваются на величину ± 0,9 %
3) в - относительный диаметр отверстия.
Таблица 3
|
Наименование характеристики |
Значение характеристики для исполнений расходомеров | ||||
|
Диапазон |
Classic |
Ultra |
Ultra for Flow | ||
|
Динамический диапазон расхода в зависимости от диапазона измерений разности давлений |
1; 2; 3 |
8:1 |
8:1 |
14:1 | |
|
Пределы допускаемой основной относительной погрешности при измерении расхода1’3’, % |
3051SFA | ||||
|
1; 2; 3 |
±1,25 |
±0,95 |
±0,80 | ||
|
Пределы допустимой основной относительной погрешности при измерении расхода1’3’, % |
3051SFC А | ||||
|
1; 2; 3 |
±1,25 |
±0,95 |
±0,80 | ||
|
Пределы допустимой основной относительной погрешности при измерении расхода1’3), % |
3051 SFC С | ||||
|
1; 2; 3 |
±1,40 |
±1,25 |
±1,15 | ||
|
Пределы допустимой основной относительной погрешности при измерении расхода1’3’, % при: В4’ =0,4 В=0,65 |
3051SFC. Р2’ | ||||
|
1; 2; 3 |
±1,80 ±1,80 |
±1,35 ±1,35 |
±1,30 ±1,30 | ||
|
Пределы допустимой основной относительной погрешности при измерении расхода1’3’, %, при: диаметр отверстия диафрагмы < 4,06 мм 4,06 мм < диаметр отверстия диафрагмы < 12,70 мм 12,70 мм < диаметр отверстия диафрагмы < 25,40 мм 25,40 мм < диаметр отверстия диафрагмы < 20,32 мм |
3051SFP | ||||
|
1; 2; 3 |
±2,70 ±1,80 ±1,50 ±2,00 |
±2,65 ±1,45 ±1,05 ±1,70 |
±2,60 ±1,40 ±0,95 ±1,60 | ||
|
Пределы дополнительной погрешности при измерении расхода от влияния изменения температуры окружающей среды (в пределах от минус 40 до плюс 85 °C) в зависимости от модификации расходомера на каждые 28 °C от номинального значения температуры (от 15 до 25 °C) |
- |
От ±0,0375% до ±0,875% от Дн5) |
От ±0,0017% до ±0,875% от Дн |
От ±0,065% до ±1% от ИЗ6’ | |
|
Номинальный диаметр условного прохода трубопровода |
- |
От 50 до 2400 мм |
От 15 до 300 мм |
15 ДО | |
|
Диапазон расходов измеряемой среды |
Устанавливается в документации фирмы изготовителя |
|
Выходной аналоговый сигнал |
4-20 мА |
|
Цифровой интерфейс |
HART, Foundation Fieldbus, Profibus или Wireless HART |
|
Предельное значение давления измерительной среды, МПа |
41,3 |
|
Температура окружающего воздуха при хранении |
От минус 45 °C до плюс 100°С |
|
Температура окружающего воздуха при эксплуатации |
От минус 40 °C до плюс 85 °C |
|
Относительна влажность окружающего воздуха, % |
От 0 до 100 |
|
Примечания: ’ Пределы погрешности приведены без учета влияния свойств измеряемой среды 2) Для трубопроводов диаметром менее 50 мм или более 200 мм пределы допустимой относительной погрешности при измерении расхода увеличиваются на величину ±0,5% 31 Для диапазона 1 пределы допустимой основной относительной погрешности при измерении расхода увеличиваются на величину ± 0,9 % 4) IS - относительный диаметр отверстия; 5) Дн - диапазон расходов, соответствующий настроенному диапазону разности давлений; 6) ИЗ - измеренное значение | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на преобразователи расхода первичные серии 2051, 3051.
Комплектность
Комплект поставки преобразователей расхода первичных серии 2051, 3051 в соответствии с документацией фирмы-изготовителя.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Emerson Process Management GmbH & Co. OHG " (Германия) компании "Emerson Process Management" (США).
МРБ МП.2645-2017 Преобразователи расхода первичные серии 2051, 3051. Методика поверки.
Заключение
Преобразователи расхода первичные серии 2051, 3051 соответствуют требованиям документации фирмы "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (США).
Преобразователи расхода первичные 2051, 3051 соответствуют
требованиям технических регламентов таможенного союза:
ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (регистрационный № RU C-US.AA87.B.00094 от 28.01.2016, выдан органом по сертификации ООО "Центр по сертификации взрывозащищенного и рудничного оборудования", аттестат аккредитации № RA.RU.11АА87 , срок действия по 28.01.2021);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" (регистрационный № Rll C-US.AB72.B.01563 от 23.06.2015, выдан органом по сертификации ООО "Научно-технический центр Техно-стандарт", аттестат аккредитации № РОСС.RU.0001.11АВ72, срок действия по 22.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" (регистрационный № RU C-US.AB72.B.01562 от 23.06.2015, выдан органом по сертификации ООО "Научно-технический центр Техно-стандарт", аттестат аккредитации № РОСС.RU.0001.11АВ72, срок действия по 22.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU fl-US.AB72.B.O3O45 от 04.06.2015, срок действия по 03.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.АВ72.В.03045 от 04.06.2015, срок действия по 03.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU fl-US.AB72.B.O3O45 от 04.06.2015, срок действия по 03.06.2020);
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.AB72.B.03045 от 04.06.2015, срок действия по 03.06.2020)
ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением", ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия регистрационный № RU Д-US.АВ72.В.03045 от 04.06.2015, срок действия по 03.06.2020)
Межповерочный интервал не более 12 месяцев (для преобразователей расхода первичных серий 2051, 3051, предназначенных для применения либо применяемых в сфере законодательной метрологии).
