Контроллеры-вычислители расхода FLOW-X
| Номер в ГРСИ РФ: | РБ 03 07 5710 20 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «SICK AG», Германия |
Контроллеры-вычислители расхода FLOW-X (далее - вычислители) предназначены для преобразования измерительных электрических сигналов в значения измеряемых величин (объемный расход, температура, давление и т.д.) и вычисления объемного расхода, объема различных газов, приведенных к стандартным условиям с учетом значений температуры, давления и коэффициента сжимаемости газа, а также для выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5710 20 |
| Наименование | Контроллеры-вычислители расхода FLOW-X |
| Год регистрации | 2020 |
| Номер сертификата | 13934 |
| Дата регистрации | 2020-12-24 |
| Срок действия | 2025-12-24 |
| Получатель сертификата | фирма "SICK AG", Германия (DE) |
Производитель / Заявитель
фирма "SICK AG"
Адрес: Nimburger Str. 11, D-79276, Reute
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверку средств измерений, в т.ч находящихся в эксплуатации, проводить по МРБ МП. 2525-2015 (в редакуии изменения №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 5710 20 [2015-11-05]
rb-03-07-5710-20_2015-11-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5710 20 [2021-02-12]
rb-03-07-5710-20_2021-02-12.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры-вычислители расхода FLOW-X (далее - вычислители) предназначены для преобразования измерительных электрических сигналов в значения измеряемых величин (объемный расход, температура, давление и т.д.) и вычисления объемного расхода, объема различных газов, приведенных к стандартным условиям с учетом значений температуры, давления и коэффициента сжимаемости газа, а также для выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых и дискретных сигналов.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области деятельности.
Описание
Принцип действия вычислителя основан на измерении и преобразовании сигналов измерительных преобразователей в информацию о параметрах измеряемых сред с последующим вычислением и представлением информации на дисплее вычислителя, персонального компьютера.
Входные сигналы поступают в вычислитель через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные) или цифровые каналы передачи данных (HART, Modbus и другие). По полученным сигналам вычислитель, с помощью заложенного в нем программного обеспечения, производит вычисления параметров необходимых для учета и управления.
Встроенный программный модуль Web-Server позволяет осуществлять контроль и диагностику вычислителя и подключенного оборудования при помощи персонального компьютера с установленным браузером.
Вычислители имеют интерфейсы связи RS232/RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.
Вычислители имеют модульную конструкцию, в основе которой -,<бтДёльные вычислительные модули FLOW-X/М (см. Рисунок 1), каждый из которых используется для одного измерительного участка. Вычислительный модуль оснащен 4-х строчным LCD дисплеем для локального отображения и управления измеренными и 4 вычисленными значениями контролируемых величин. Вычислительные модули устанавливаются в различные монтажно-интерфейсные панели (корпуса), в зависимости от модификации вычислителя.

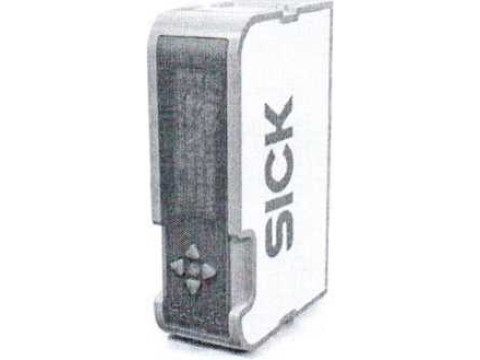

Рисунок 1 - Вычислительный модуль FLOW-X/M
Многопоточная модификация вычислителя FLOW-X/P реализована в корпусе, который может содержать до четырех вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию). Модификация оснащена семидюймовым сенсорным дисплеем (см. Рисунок 2), корпус имеет три последовательных и два Ethernet интерфейса. Вычислитель FLOW-X/P встраивается в шкаф управления и может быть установлен как в вертикальном, так и в горизонтальном положении.

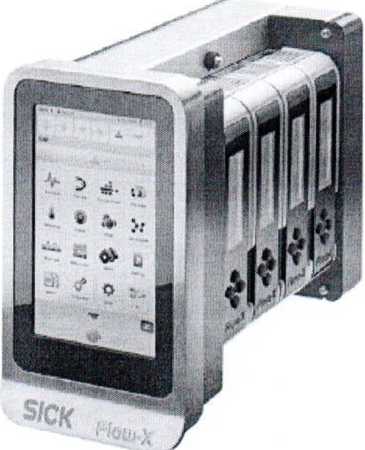

Рисунок 2 - Вычислитель FLOW-X/P
Однопоточная модификация FLOW-X/S реализована в монтажно-интерфейсной панели с открытыми клеммами для полевых подключений (см. Рисунок 3). FLOW-X/S оснащен двойным Ethernet интерфейсом со встроенным программным модулем Web-Server, подключаемым через Р345-коннекторы. Вычислитель может быть смонтирован тремя способами: вертикально на DIN-рейку, горизонтально на DIN-рейку или крепиться непосредственно к стене. /л

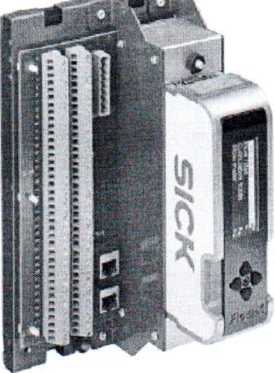

Рисунок 3 - Вычислитель FLOW-X/S
Модификация вычислителя FLOW-X/ST представляет собой вычислитель FLOW-X/S и дополнительный семидюймовый сенсорный дисплей (см. Рисунок 4).

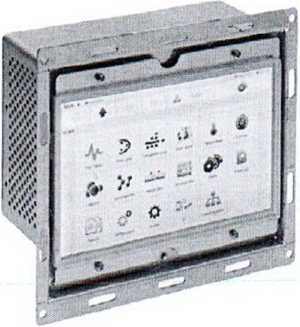

Рисунок 4 - Вычислитель FLOW-X/ST
Вычислители могут выполнять следующие функции:
- вычисление расхода, массы, энергии по нескольким измерительным линиям индивидуально и по группам измерительных линий в любой комбинации поддерживаемых сред, расходомеров и преобразователей расхода;
- распределение потоков газа и управление общей пропускной способностью узла учета;
- управление пробоотборным устройством;
- архивирование измеренных и вычисленных параметров в архивы и протоколы, настраиваемые при конфигурировании;
- ведение журналов событий и аварий;
- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при срабатывании внутренних систем самодиагностики;
- печать данных на подключенный принтер;
- многоканальное ПИД-регулирование и реализацию иных алгоритмов, заданных оператором;
()
- управление и обмен данными с подчиненными устройствами по цифровым каналам связи (например, газовый хроматограф, ультразвуковые расходомеры, массовые расходомеры и другие);
- передачу информации в системы более высокого уровня по имеющимся интерфейсам связи;
- вывод сигналов предупреждений и формирование отчетов системы контроля метрологических характеристик узла учета, оборудованного модификациями счетчиков газа ультразвуковых FLOWSIC600, FLOWSIC600-XT: 2plex, Quatro, и другими счетчиками, в которых реализовано дублирование измерений или дополнительная контрольная измерительная система;
- подключение двух хроматографов, датчиков давлений и температуры и автоматическое переключение на дублирующее СИ, при поломке основного.
В вычислителе реализованы методы вычисления коэффициента сжимаемости природного газа в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015. Также справочно доступны другие алгоритмы расчета (MR-113-03, AGA 8, AGA 10, SGERG), а также расчет теплофизических свойств по ГОСТ 31369-2008 (справочно).
Влияние ПО учтено при нормировании метрологических характеристик вычислителя. Идентификационные данные ПО приведены в таблице 1. Преобразования электрических сигналов от измерительных датчиков в значения объема, объемного расхода, температуры и давления, алгоритмы вычисления объема и объемного расхода газа, приведенного к стандартным условиям, реализуемые с помощью ПО, а также метрологически значимые параметры, не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО_______ __ ___ _
|
Наименование ПО |
Идентификация ПО |
Номер версии ПО |
|
Внутреннее программное обеспечение вычислителя |
8F315499 |
1.7.6 |
|
C1F045E3 |
3.1.1 или 3.1.2 | |
|
1FFCB2B5 |
3.2.0 или 3.2.1 | |
|
Внешнее программное обеспечение вычислителя |
Flow-Xpress |
- |
|
Примечания: 1) Метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой системой паролей доступа с обязательным протоколированием всех вмешательств и механическим блокиратором. 2) Номер версии ПО зависит от модели вычислителя. Допускается обновление ПО при согласовании действий с заводом изготовителем и эксплуатирующей счетчик организацией, при условии, что метрологически значимая часть останется без изменений. | ||
Место нанесения поверительного клейма-наклейки и места пломбирования (в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений и вычислений) приведены в Приложении А к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики вычислителей указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики вычислителей
|
Наименование характеристики |
Значение |
|
1 Количество входных аналоговых сигналов |
61> |
|
2 Диапазон измерений входных аналоговых сигналов (в зависимости от конфигурации): - силы постоянного тока - напряжения |
от 0 до 20 мА; от 4 до 20 мА от 0 до 5 В; от 1 до 5 В |
|
3 Пределы допускаемой приведенной погрешности вычислителя при измерении входных аналоговых сигналов,% |
±0,04 |
|
4 Количество выходных аналоговых сигналов |
4 |
|
5 Диапазон выходных аналоговых сигналов |
от 4 до 20 мА |
|
6 Пределы допускаемой приведенной погрешности вычислителя при воспроизведении выходных аналоговых сигналов, % |
±0,08 |
|
7 Количество входных импульсных сигналов |
1 |
|
8 Диапазон частот входных импульсных сигналов, кГц |
от 0 до 10 |
|
9 Пределы допускаемой абсолютной погрешности вычислителя при измерении входных импульсных сигналов, имп |
±1 |
|
10 Количество входных сигналов от термопреобразователей сопротивления (Pt100) |
2 |
|
11 Диапазон преобразований температуры от термопреобразователей сопротивления (Pt100) |
от минус 200 до 220 °C |
|
12 Пределы допускаемой абсолютной погрешности вычислителя при преобразовании температуры, °C: - в диапазоне температур от 0 °C до 50 °C - в диапазоне температур от минус 200 °C до 220 °C |
±0,05 ±0,5 |
|
13 Пределы допускаемой относительной погрешности вычислителя при вычислении объемного расхода и объема, приведенного к стандартным условиям, % |
±0,01 |
|
14 Диапазон напряжений питания постоянного тока, В |
от 20 до 32 |
|
15 Максимальный ток потребления, А |
0,8 |
|
16 Диапазон температур окружающей среды при эксплуатации, °C |
от 5 до 55 |
|
17 Диапазон температур окружающей среды при хранения,°C |
от минус 20 до 70 |
|
18 Масса, кг, не более2) |
6,8 |
|
19 Габаритные размеры, мм, не более2) |
356x247x162 |
|
20 Цифровой последовательный порт |
RS232/RS422/RS485 |
|
21 Входной интерфейс |
Ethernet (RJ45) |
|
22 Методы расчета коэффициента сжимаемости газа |
по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 |
|
Примечание: 1 - на четыре входных аналоговых сигнала из шести накладывается модулированный цифровой сигнал (по протоколу HART) 2> - габаритные размеры и масса для конкретного исполнения вычислителя указаны в руководстве по эксплуатации | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки вычислителей определяется заказом в соответствии с технической документацией фирмы "SICK AG", Германия.
Основной комплект поставки включает:
- контроллер-вычислитель расхода FLOW-X;
- клеммная коробка для подключения напряжения питания.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "SICK AG", Германия.
МРБ МП. 2525-2015 «Контроллеры-вычислители расхода FLOW-X».
Заключение
Контроллеры-вычислители расхода FLOW-X соответствуют требованиям технической документации фирмы "SICK AG", ТР ТС 020/2011 (декларация о соответствии ТР ТС 020 № ЕАЭС N RU Д-ОЕ.НА78.В.08317/19, декларация действительна по 22.07.2024).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации №BY/112 1.0025
