Системы геодезические спутниковые Trimble, включая приемники серии Trimble R

Назначение

Системы геодезические спутниковые Trimble, включая приемники серии Trimble R (далее - системы Trimble) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, дорог, железных дорог, конструкций, проектирования, разбиения, границ, сейсмических работ и т.п.

Область применения - строительство, картография, демаркация границ и т.п.

Описание

Система Trimble состоит из GNSS приемника с антенной (встроенной или отдельной), терминального устройства, кабелей, программного обеспечения для обработки данных и вспомогательного оборудования.

Принцип работы системы Trimble заключается в приеме сигналов, как минимум от трех спутников глобальной навигационной системы GPS, измерении времени задержки распространения сигналов от спутников, вычислении координат и расстояний между точками установки антенн приемников системы на основе принятой от спутников информации.

Собранные данные через интерфейсный порт могут передаваться в персональный компьютер, с помощью специального программного обеспечения обрабатываться и представляются в форме отчета.

Система Trimble имеет следующие режимы работы: «статика», «псевдокинематика» (stop-and-go), «кинематика и навигация» с фазовой и кодовой обработкой сигнала. В режиме «статика», внешние антенны устанавливаются на стандартные геодезические штативы и с помощью встроенного оптического центрира центрируются над точками измерений.

Время измерения выбирается исходя из условий видимости спутников. Для работы в режимах «псевдокинематика» и «кинематика» внешняя антенна или приемник с совмещенной антенной устанавливается на телескопическую веху, которая имеет уровень для приведения ее в вертикальное положение и измерительную шкалу для определения высоты антенны.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.

Внешний вид систем Trimble представлен на рисунке 1.

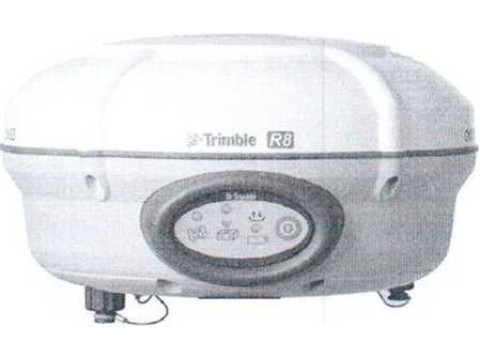

Trimble R8

Trimble R8s

Trimble R12

Trimble R10 / Trimble R10-2

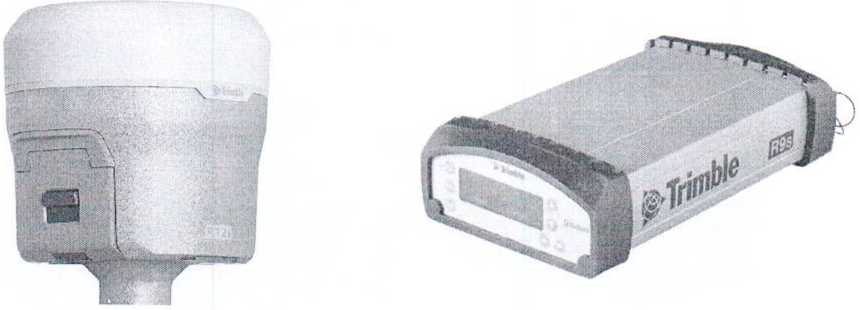

Trimble R12i

Trimble R9s

Рисунок 1 - Внешний вид систем Trimble

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики систем Trimble приведены в таблицах 1 - 3. Наименование программного обеспечения приведено в таблице 4.

Таблица 1 - Основные технические и метрологические характеристики Trimble R8 и Trimble R8s

Таблица 2 - Основные технические и метрологические характеристики Trimble R10, Trimble R10-2, Trimble R12, Trimble R12i____________________ ___________________

Таблица 3 - Основные технические и метрологические характеристики Trimble R9s

Таблица 4 - Наименование программного обеспечения

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Комплект поставки:

- приемник;

- терминальное устройство;

- антенна;

- кабели;

- программное обеспечение;

- футляр;

- инструкция по эксплуатации;

- МРБ МП.1475-2011.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Trimble 1пс.» (Соединенные Штаты Америки, Мексика).

МРБ МП.1475-2011 «Системы геодезические, спутниковые Trimble. Методика поверки».

Заключение

Системы геодезические спутниковые Trimble, включая приемники серии Trimble R соответствуют технической документации фирмы «Trimble Inc.» (Соединенные Штаты Америки, Мексика), ТР ТС 020/2011 «Электромагнитная совместимость технических средств», (декларация № RU Д-иЭ.ГА05.В. 15217/20 о соответствии техническому регламенту, срок действия по 28.06.2025 включительно, декларация № RU Д-US.rA05.B.21107/20 о соответствии техническому регламенту, срок действия по 20.12.2025 включительно).

Межповерочный интервал: не более 12 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не менее 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 8 017 378 98 13

Аттестат аккредитации № BY/112 1.0025
