Устройства ЦП8501 предназначены для измерения силы переменного или постоянного тока, напряжения переменного или постоянного тока, частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1873 20 |
| Наименование | Устройства измерительные ЦП8501 |
| Год регистрации | 2020 |
| Номер сертификата | 13942 |
| Дата регистрации | 2020-12-24 |
| Срок действия | 2025-12-24 |
| Получатель сертификата | ООО "МНПП "Электроприбор", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "МНПП "Электроприбор"
Адрес: 210001, г. Витебск, ул. Зеньковой, 1.
Контакты: тел./факс (0212) 67-28-16 // electropribor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МП.ВТ.061-2003 (извещение №1-8). |
Поверители
Скачать
|
Описание типа РБ 03 13 1873 20 [2010-12-28]
rb-03-13-1873-20_2010-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1873 20 [2021-03-26]
rb-03-13-1873-20_2021-03-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1873 20 [2016-03-22]
rb-03-13-1873-20_2016-03-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1873 20 [2012-10-26]
rb-03-13-1873-20_2012-10-26.pdf
|
Скачать |
Описание типа
Назначение
Устройства ЦП8501 предназначены для измерения силы переменного или постоянного тока, напряжения переменного или постоянного тока, частоты.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Устройства могут применяться для контроля электрических и неэлектрических параметров первичных преобразователей, систем и установок, энергообъектов различных отраслей промышленности, и предназначены для размещения на диспетчерских щитах и панелях, в шкафах, а также для встраивания в энергетическое оборудование.
Описание
Устройства имеют 42 модификации (см. таблицы 1 и 2).
Модификации ЦП8501/1 - ЦП8501/6 предназначены для включения в измерительную цепь постоянного тока непосредственно, а также могут включаться на выход первичных измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока.
Модификации ЦП8501/7 - ЦП8501/26 предназначены для включения в измерительную цепь переменного тока непосредственно или через измерительные трансформаторы тока и напряжения. Устройства в корпусах с габаритными размерами 120x120x130 mm и 96x96x130 mm могут изготавливаться как одноканальными, так и многоканальными. Количество каналов и строк на цифровом табло (от 1 до 3-х) и количество аналоговых выходов (до 3-х) указывается при заказе.
Модификации ЦП8501/27 - ЦП8501/30 предназначены для включения ^измерительную цепь постоянного тока непосредственно или через делители напряжения. Г /
Модификации ЦП8501 /31 - ЦП8501 /34 предназначены для включения в измерительную цепь постоянного тока непосредственно.
Модификации ЦП8501/35 - ЦП8501/38 предназначены для включения в измерительную цепь непосредственно или через наружный шунт.
Модификации ЦП8501/39, ЦП8501/40 предназначены для включения в измерительную цепь непосредственно или через измерительные трансформаторы напряжения.
Модификации ЦП8501/41, ЦП8501/42 предназначены для включения в измерительную цепь переменного тока и напряжения переменного тока непосредственно или через измерительные трансформаторы тока и напряжения. Устройства изготавливаются в корпусах с габаритными размерами 120x120x130 mm или 96x96x130 mm с тремя строками на цифровом табло. Количество аналоговых выходов (до 3-х) указывается при заказе.
Устройства по заказу могут изготавливаться с дополнительным интерфейсом RS-485_2 для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ, а также с двумя встроенными реле и звуковой сигнализацией (см. таблицу 2).
Устройства имеют возможность изменения параметров непосредственно на объекте эксплуатации с помощью кнопок, расположенных на лицевой панели устройств и с помощью служебной программы Control_RS-485.
Питание устройств осуществляется от сети переменного тока напряжением 220 (230) V частотой 50 Hz (далее —220 (230) V, 50 Hz), напряжением переменного тока от 85 до 260 V частотой 50 Hz, или напряжением постоянного тока от 105 до 300 V (далее - универсальное питание) или от сети постоянного тока напряжением: 48 V; 24 V; 12 V; 5V.
Принцип действия устройств основан на преобразовании измеренных сигналов с учетом коэффициентов трансформации трансформаторов токов и напряжений, а также первичных измерительных преобразователей электрических и неэлектрических параметров, имеющих выходной аналоговый сигнал постоянного тока в цифровой код для отображения измеренных параметров на встроенном цифровом табло и для передачи по сети интерфейс RS-485, а также в выходной аналоговый сигнал. Отображение измеренных величин на цифровом индикаторе производится в единицах измеряемых сигналов, поступающих непосредственно на вход устройства, или в единицах измеряемых сигналов, поступающих на вход измерительных преобразователей, измерительных трансформаторов тока или напряжения, или через наружный шунт.
Функция преобразования устройств ЦП8501/1 - ЦП8501/6
н = (ггт") К о
где Н - значение показаний на мониторе ПЭВМ и (или) цифровом табло, соответствующее номинальному входному сигналу, А, V, W, var и т.д;
1вх - значение входного сигнала для проверяемой точки, mA;
1н- нижнее значение диапазона входного сигнала, mA;
1в- верхнее значение диапазона входного сигнала, mA;
К - коэффициент преобразования, А, V, W, var, kPa, °C, и т.д.
Функция преобразования устройств при измерении силы тока
I 1 » 1
н «г,
V 11 k=0
где Н - значение показаний на мониторе ПЭВМ и (или) цифровом табло, соответствующее номинальному входному сигналу, А (кА);
Кт.т- коэффициент трансформации тока;
ik- мгновенное значение тока выборки, А; п - количество выборок.
Функция преобразования устройств при измерении напряжения
h п 1
Н =ктJ-IX (3)
V n k=0
где Н - значение показаний на мониторе ПЭВМ и (или) цифровом табло, V (kV);
Кт.н- коэффициент трансформации напряжения;
Uk- мгновенное значение напряжения выборки, V;
п - количество выборок.
Значение выходного аналогового сигнала устройств определяют по формуле
I -(А -А )К + 1 (4)
где 1Вых - выходной аналоговый сигнал, mA;
ASx - значение измеряемого входного сигнала для проверяемой точки, А. V;
Ан - нижнее значение диапазона измеряемого входного сигнала, А, V;
1н - нижнее значение диапазона изменений выходного аналогового сигнала, mA;
К - коэффициент преобразования, который определяют по формуле 5
_ к- к А -А
где Ав - верхнее значение диапазона измеряемого входного сигнала, А, V;
1В - верхнее значение диапазона изменений выходного аналогового сигнала, mA.
Модификации устройств, наличие у них выходного аналогового сигнала, интерфейсов RS-485, RS-485_2, реле и звуковой сигнализации приведены в таблице 1.
Таблица 1
|
Модификации устройств |
Габаритные размеры, mm не более |
Параметры источника питания |
RS-485' |
RS-485_2 |
Реле |
Звуковая сигнализация |
Выходной аналоговый сигнал |
|
ЦП8501/1 - ЦП8501/6 |
120x120x130 или 96x96x130 |
напряжение переменного тока от 198 до 253 V или от 90 до 110 V частота 50 Hz |
+ |
- |
- |
+ |
- |
|
ЦП8501/7 -ЦП8501/26, Ц118501/39-ЦП8501/42 |
4- |
- |
- |
4- |
+ | ||
|
ЦП8501/1 - ЦП8501/42 |
120x120x130 |
напряжение переменного тока от 80 до 265 V частота 50 Hz или напряжение постоянного тока от 105 до 300 V; от 37 до 72 V; от 19 до 36 V; от 10 до 18 V; от 4,8 до 5,6 V |
4“ |
4" |
+ |
+ |
+ |
|
ЦП8501/1 - Ц118501/6 |
96x96x130 |
+ |
- |
- |
+ |
- | |
|
ЦП8501/7 -ЦП8501/26, ЦП8501/39-ЦП8501/40 |
+ |
+ |
- |
+ |
+ | ||
|
Ц118501/1 -Ц118501/40 |
96x96x85 |
+ |
+ |
+ |
+ |
+ | |
|
ЦП8501/1 - ЦП8501/40 |
96x48x130 |
+ |
- |
- |
4- |
+ | |
|
ЦП8501/1 - ЦП8501/40 |
72x72x85 |
+ |
- |
- |
+ |
+ |
* RS-485 предусмотрен к изготовлению в каждой четной модификации устройств.
**Для одноканальных устройств.
*** Для многоканальных устройств.
Примечание - Выходной аналоговый сигнал. RS-485_2, реле, звуковая сигнализация, помеченные знаком «+» предусмотрены к изготовлению по заказу, знаком «-» - не предусмотрены к изготовлению.
Устройства изготавливаются с габаритными размерами 120x120x130 mm. 96x96x130 mm.
96x96x85 mm, 96x48x130 mm, 72x72x85 mm.
Одноканальные устройства с габаритными размерами 120x120x130 mm. 96x96x130 mm. 96x48x130 mm. 72x72x85 mm конструктивно состоят из следующих основных узлов: корпус, крышка с лицевой панелью, плата управления и индикации, плата источника питания, плата процессора.
Одноканальные устройства с габаритными размерами 96x96x85 mm конструктивно состоят из следующих основных узлов: корпус, крышка с лицевой панелью, плата управления и индикации, плата источника питания, плата процессора, плата выхода.
Многоканальные устройства с габаритными размерами 120x120x130 mm конструктивно состоят из следующих основных узлов: корпус, крышка с лицевой панелью, плата управления и индикации, плата источника питания, плата процессора, плата выхода.
Многоканальные устройства с габаритными размерами 96x96x130 mm конструктивно состоят из следующих основных узлов: корпус, крышка с лицевой панелью, плата управления и индикации, плата процессора, плата выхода.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу/р/ни?^пф помощи защелок.
Т'УУлар,.^. ~
Фотографии общего вида устройств, приведены на рисунках 1-5.
Схема указания мест расположения клейм - наклеек отдела технического контроля (далее -ОТК) и знака поверки средств измерений (далее - Знака поверки) на устройствах для защиты от несанкционированного доступа в местах соединения крышки и корпуса, приведена в приложении А.

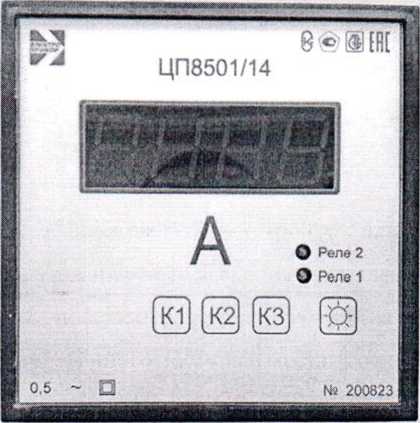

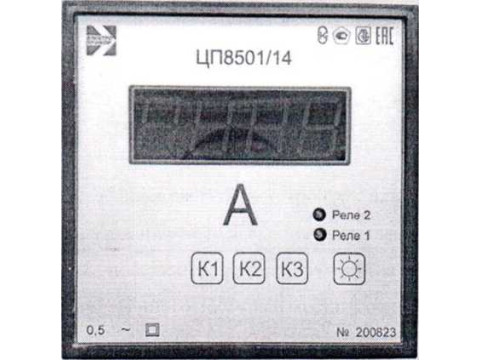

Рисунок 1 - Фотография общего вида устройств с габаритными размерами 120x120x130 mm.

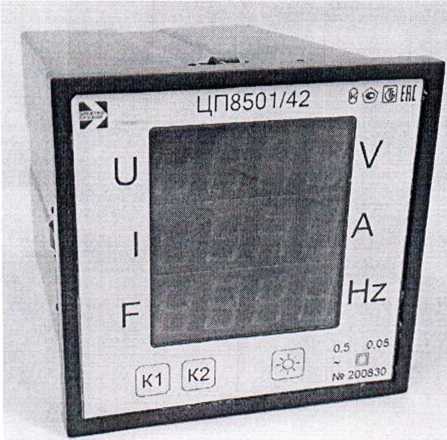

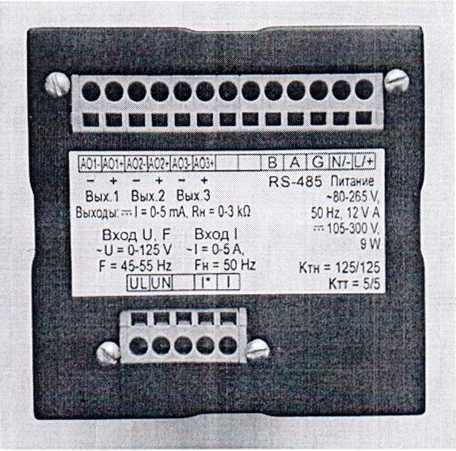

Рисунок 2 - Фотография общего вида устройств с габаритными размерами 96x96x130 mm.

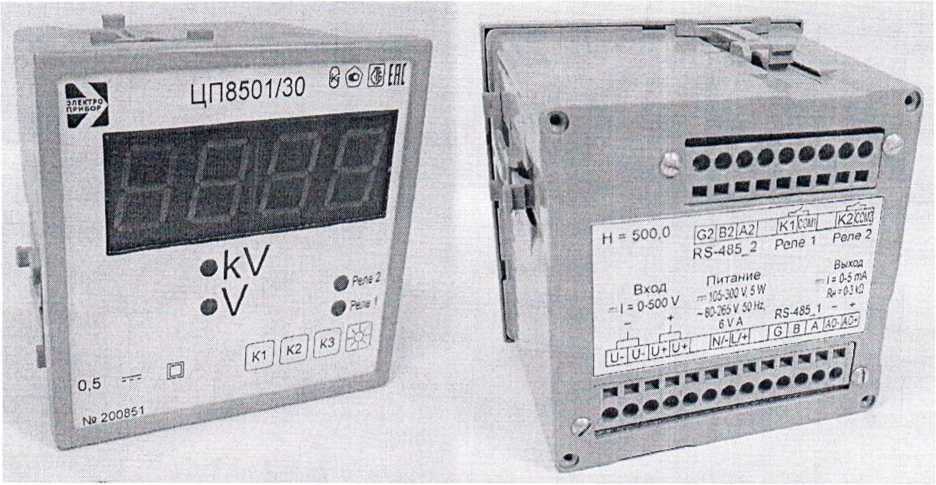

Рисунок 3 - Фотография общего вида устройств с габаритными размерами 96x96x85 mm.

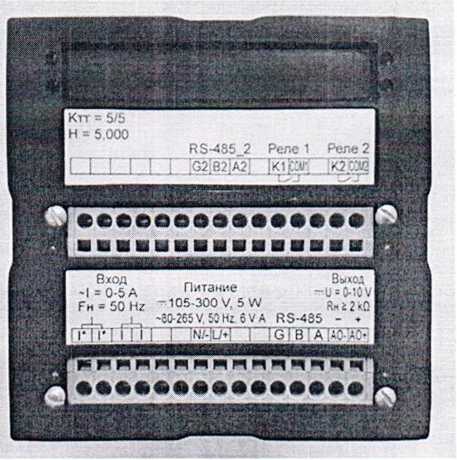

Рисунок 4 - Фотография общего вида устройств с габаритными размерами 96x48x130 mm.

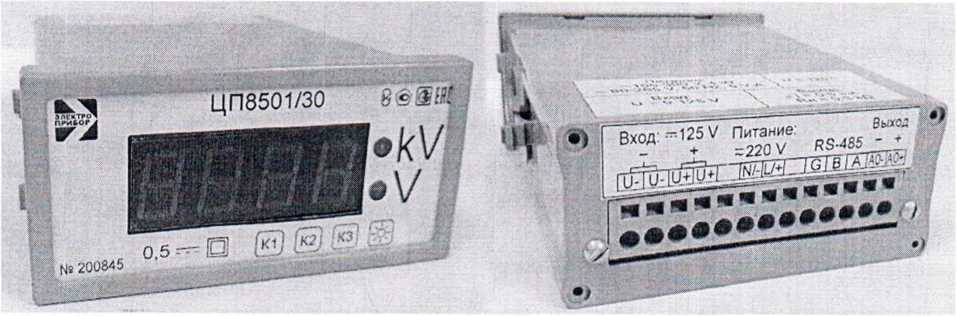

Рисунок 5- Фотография общего вида устройств с габаритными размерам лист 6 листов 12
Программное обеспечение
Устройства оснащены встроенным программным обеспечением (далее - ПО).
ПО является метрологически значимым и метрологические характеристики устройств определены с его учетом. ПО хранится в энергозависимой памяти микроконтроллера устройства. После установки ПО в микроконтроллере пережигается перемычка. Конструкция устройств исключает возможность несанкционированного доступа к ПО и влияния на измерительную инфор
мацию.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
СР8501 |
CP8501Uni |
CP8501UIF |
СР8501(5510) |
|
Номер версии (идентификационный номер ПО) |
513 |
719 |
102 |
606 |
|
Цифровой идентификатор ПО |
46702ВАА |
14ED021A |
C5DA5D01 |
36818541 |
|
Алгоритм вычисления цифрового идентификатора |
С |
R.C32 | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики
Диапазон измерения входного сигнала, диапазон показаний на цифровом табло и дисплее ПЭВМ, диапазон изменений выходного аналогового сигнала в зависимости от модификации
устройств, приведены в таблице 2.
Таблица 2
|
Модификация устройства |
Диапазон номинальных значений входного сигнала |
Диапазон измерений входного сигнала’ |
Диапазон | |||
|
ток |
напряжение |
частота |
показаний на цифровом табло и дисплее ПЭВМ, единицы измерений |
изменений выходного аналогового сигнала* | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЦП8501/1, ЦП8501/2” |
от 10 цА до 20 mA от 5 до 10 V |
0 ± 1,2- 1номин 4- 12-20 mA 0 - 2,5 - 5 mA 0-10-20 mA |
0 i 1 ,25’Uhomhh |
- |
(0 ± 1,2-Н’”) цА, mA, A, kA, kW. MW, var, kvar, Mvar, kPa, °C, m3 (0 ± 1,25-H'”) V, mV, kV |
(0 ± 5) mA; 4- 12-20 mA; 0 - 2.5 - 5 mA; 0-10-20 mA (0 ± 5) V; (0± 10 )V |
|
ЦП8501/3, ЦП8501/4” |
от 10 цА до 5 mA от 5 до 10 V |
от 0 ДО 1,2* 1|<омин |
от 0 ДО 1,25’ U помин |
or 0 до 1,2-H’” pA, mA. A, kA, kW MW, var, kvar, Mvar, kPa, °C. m3 от 0 до 1,25-H’” V, mV, kV от 45 до 55 Hz |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V стаь7(>;:> | |
|
ЦП8501/5, ЦП8501/6” |
от 4 mA до 20 mA |
от 0 ДО 1,2* 1номин от 4 до 20 mA |
от 0 до 1,2-Н’” рА, mA, А, кА, kW MW, var, kvaj^ Mvar, kPa, от 49 до 5T Mz | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЦП8501/7, ЦП8501/8*' |
от 0,5 mA до 500 mA |
от 0 ДО 1,2* Ihomhh |
- |
от 45 до 55 Hz |
от 0 до 1,2-Н mA, А, кА |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V |
|
ЦП8501/9, ЦП8501/10” |
2,5 А |
от 0 ДО 1,2* Ihomhh |
- |
от 45 до 55 Hz |
от 0 до 1,2-Н" mA. А, кА |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V |
|
ЦП8501/11, ЦП8501/12” |
1,0 А |
от 0 ДО 1,2’ 1номин |
- | |||
|
ЦП8501/13, ЦП8501/14*’ |
от 5 до 10 А |
ОТ 0 ДО 1,2’ 1)юмин |
- | |||
|
ЦП8501/15, ЦП8501/16" |
от 50 до 125 V |
- |
от 0 до 1 ,25’U|IOMIih |
от 45 до 55 Hz |
от 0 до 1,25-1 Г" V, kV |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от Одо 10 V |
|
ЦП8501/17, ЦП8501/18** |
св. 125 до 250 V |
- |
от 0 до l,25’UHOMini | |||
|
ЦП8501/19, ЦП8501/20” |
св. 250 до 300 V |
- |
от 0 до l,25’UHOMItH | |||
|
ЦП8501/21, ЦП8501/22” |
св. 300 до 400 V |
- |
от 0 ДО 1 ,25’Uhomiiii | |||
|
ЦП8501/23, ЦП8501/24” |
св. 400 до 600 V |
- |
от 0 до 1,25’UHOMW1 | |||
|
ЦП8501/25, ЦП8501/26” |
125 V |
- |
от 75 до 125 V |
от 0,6-Н"’до Н V, kV | ||
|
ЦП8501/27, ЦП8501/28” |
от 0,5 до 600 V |
- |
0 ± 1,25UHOUHH |
- |
(0± 1,25-Н’”) V, kV |
0 ± 5 mA; 4 - 12-20 mA; 0 10-20 mA; 0 - 2.5 - 5 mA; 0±5 V;0± 10\ |
|
ЦП8501/29, ЦП8501/30” |
от 0,5 до 600 V |
от 0 до 1,25-иноын„ |
0- 1,25-Н"’ V, kV |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V | ||
|
ЦП8501/31, ЦП8501/32” |
от 25 mA до 5 А |
0± 1,2- 1номин |
- |
(0± 1,2-Н’”) mA, А |
0 ± 5 mA; 1 12 -20 mA; 0 - 2,5 - 5 mA; 0 10-20 mA 0±5 V;0± 10 V | |
|
ЦП8501/33, ЦП8501/34” |
от 25 mA до 5 А |
от 0 до 1 2- I 1 1но.мин |
отО до 1,2-Н"' mA, А |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V | ||
|
ЦП8501/35, ЦП8501/36*’ |
от 50 до 300 mV |
- |
0 ± 1 ^5-11 (с наружного шунта) |
- |
(0± 1,25-Н ”) mV, А, кА |
0 ± 5 mA; 4-12-20 mA; 0- 10-20 mA; 0 2.5 - 5 mA; 0± 5 V; 0 ± 10 V |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЦП8501/37, 11,118501/38’* |
от 50 до 300 mV |
- |
от 0 ДО 1,25'Uiiomhh (с наружного шунта) |
- |
от 0 до 1,25-Н”' mV, А, кА |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V |
|
ЦП8501/39, ЦП8501/40" |
50 Hz |
100 V, 220(230)V, 380 (400) V |
от 45 до 55 Hz; от 47 до 52 Hz; от 48 до 52 Hz; от 49 до 51 Hz |
от 0 до 1,2-Н'“ Hz |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V | |
|
ЦП8501/41, ЦП8501/42” |
от 0,5 mA до 10 А от 125 до 600 V 50 Hz |
от 0 до Ihomhh |
от 0 до 1 ,25'UhOMHH |
от 45 до 55 Hz |
от 0 до 1,2-Н"‘ mA, А, кА от 0 до 1,25-Н"’ V, kV от 0 до 1,2-Н*" Hz |
от 0 до 5 mA; от 4 до 20 mA; от 0 до 20 mA; от 0 до 5 V; от 0 до 10 V |
* Диапазоны измерений входных сигналов и диапазоны изменений выходных аналоговых сигналов указываются при заказе, или в устройстве аналоговый выход может отсутствовать.
" Модификации устройств с четным номером имеют интерфейс RS-485.
”* Н - значение диапазона измеряемого сигнала на входе внешних измерительных преобразователей, измерительных трансформаторов, шунтов, соответствующее номинальному значению измеряемого сигнала на входе устройств, или непосредственно на входе устройств, числовое значение может быть в пределах от 1 до 8332 при измерении силы тока и от 1 до 7999 при измерении напряжения с разделительной точкой после любого значащего разряда.
Класс точности устройств
- при измерении силы тока и напряжения
- при измерении частоты
Пределы допускаемой основной приведенной погрешности. %, от нормирующего значения входного сигнала
- при измерении силы тока и напряжения
- при измерении частоты ± 0.05
Пределы допускаемых дополнительных приведенных погрешностей, %, от нормирующего значения входного сигнала при изменении температуры окружающего воздуха от (20 ± 2) °C до минус 40 °C и плюс 55 °C на каждые 10 °C:
- при измерении силы тока и напряжения ± 0,4
- при измерении частоты + Q.Q5
Пределы допускаемых дополнительных приведенных погрешностей, %, от нормирующего значения входного сигнала при воздействии относительной влажности
(95 ± 3) % при температуре 35 °C:
- при измерении силы тока и напряжения ± 1,0
- при измерении частоты + 0,05
Пределы допускаемых дополнительных приведенных погрешностей, %, от нормирующего значения входного сигнала при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой (50 ± 5) Hz с магнитной индукцией 0,5 тТ
- при измерении силы тока и напряжения
- при измерении частоты
Время установления выходного сигнала, s, не более
Потребляемая мощность от цепи питания, не более:
|
Габаритные размеры устройств, mm |
Потребляемая мощность | |
|
от сети переменного тока, V • А |
от сети постоянного тока, W | |
|
120 х 120 х 130 96х96х 130 |
6 (одноканальные), 7 (двухканальные), 12 (трехканальные) |
5 (одноканальные), 6 (двухканальные), 9 (трехканальные) |
|
96 х 96 х 85 |
6 |
5 |
|
96 х 48 х 130 72 х 72 х 85 |
5 |
______________4_______________ |
Параметры питания:
- напряжение переменного тока, V
от 198 до 253 V или от 90 до 110 V
50
от 105 до 300 V; от 37 до 72 V; от 19 до 36 V; от 10 до 18 V; от 4,8 до 5,6 V
от минус 40 °C до плюс 55 °C (95 ± 3) % при 35 °C
- частота, Hz
- напряжение постоянного тока, V
Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность
Габаритные размеры корпусов и масса устройств измерительных, не более:
|
Габаритные размеры |
Масса |
|
120x120x130 mm |
0,75 Kg |
|
96x96х 130 mm | |
|
96x96x85 mm |
0,40 Kg |
|
96x48x130 mm |
0,30 Kg |
|
72x72x85 mm |
0,20 Kg |
Средний срок службы, лет, не менее 15
Средняя наработка на отказ, h, не менее
150000
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель устройств методом офсетной печати и на эксплуатационную документацию типографским способом.
Комплектность
Комплектность приведена в таблице 3.
Таблица 3
|
Обозначение изделия |
Наименование изделия |
Количество |
|
ЗЭП.499.010 |
Устройство измерительное ЦП8501 |
1 |
|
ЗЭП.499.010ПС |
Паспорт | |
|
МП.ВТ.061-2003 |
Методика поверки |
Колич^стзд'по заделу |
|
ЗЭП.499.010 РЭ |
Руководство по эксплуатации |
Количество по заказу |
4й Wjinw,,
ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ
ГОСТ 12997-84. "Изделия ГСП. Общие технические условия".
ТУ РБ 300080696.001-2003. “Устройства измерительные ЦП8501. Технические условия”;
ТР ТС 004/2011 "О безопасности низковольтного оборудования".
ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
МП.ВТ.061-2003. “Устройства измерительные ЦП8501. Методика поверки”.
Заключение
Устройства измерительные ЦП8501 соответствуют требованиям ТУ РБ 300080696.001-2003, ТР ТС 004/2011, ТР ТС 020/2011.
Межповерочный интервал ЦП8501 - 48 месяцев.
Государственные контрольные испытания проведены:
РУП "Витебский ЦСМС",
ул. Б. Хмельницкого, 20, 210015, г. Витебск.
Аттестат аккредитации №BY/112 1.0812 от 25.03.2008
Научно-исследовательским центром испытаний средств измерений и техники РУП "БелГИМ", 220053, г. Минск, Старовиленский тракт, 93.
Аттестат аккредитации № BY/112 02.1.0.0025.
Смотрите также
