Амперметры постоянного тока А-0

Амперметры постоянного тока А-0 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 13 3440 20
Раздел:	Средства измерений электрических величин [13]
Категория:	Амперметры
Производитель / заявитель:	ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск

Скачать

	Описание типа РБ 03 13 3440 20 [2010-07-01] rb-03-13-3440-20_2010-07-01.pdf	Скачать
	Описание типа РБ 03 13 3440 20 [2016-03-22] rb-03-13-3440-20_2016-03-22.pdf	Скачать
	Описание типа РБ 03 13 3440 20 [2021-02-17] rb-03-13-3440-20_2021-02-17.pdf	Скачать
	Описание типа РБ 03 13 3440 20 [2011-05-05] rb-03-13-3440-20_2011-05-05.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Амперметры постоянного предназначены для измерения летательных аппаратов и nepej температур от минус 60 °C до плюс

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 3440 20
Наименование	Амперметры постоянного тока А-0
Год регистрации	2020
Номер сертификата	13947
Дата регистрации	2020-12-24
Срок действия	2025-12-24
Получатель сертификата	ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "ВЗЭП"

Адрес: ул. Ильинского, 19/18, 210630, г. Витебск

Контакты: (0212) 66-58-10, vzep.info@tut.by

Поверка

Межповерочный интервал / Периодичность поверки	-
Методика поверки	Подлежат первичной поверке при выпуске из производства по ГОСТ 8.497-83.

Поверители

Скачать

	Описание типа РБ 03 13 3440 20 [2010-07-01] rb-03-13-3440-20_2010-07-01.pdf	Скачать
	Описание типа РБ 03 13 3440 20 [2016-03-22] rb-03-13-3440-20_2016-03-22.pdf	Скачать
	Описание типа РБ 03 13 3440 20 [2021-02-17] rb-03-13-3440-20_2021-02-17.pdf	Скачать
	Описание типа РБ 03 13 3440 20 [2011-05-05] rb-03-13-3440-20_2011-05-05.pdf	Скачать

Описание типа

Назначение Описание Клеимо поверителя ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ Заключение

Назначение

Амперметры устанавливают новках, транспортных, пассажирок

Описание

Амперметры - приборы магни амперметров основан на том, что п напряжения с наружного шунта, вк вследствие чего через рамку г измеряемому току в цепи. Ток, прот< рамки, которое взаимодействует с магнита, и заставляет повернуться противодействует момент двух пропорционально углу закручивай моментов подвижная часть, с укре угол, пропорциональный току. Мех помещен в корпус с укрепленным в

Общий вид и схема клеймени5

ли

условиям ТУ 25-04-1253-76 и комплекту ВЗЭП» Республика Беларусь, г. Витебск.

1РИМЕНЕНИЯ

гока типа А-0 (далее - амперметры) силы постоянного тока в электросетях рижных наземных объектов в интервале 50 °C.

зя на передвижных наземных силовых уста-их самолетах, вертолетах.

тоэлектрической системы. Принцип действия ри включении амперметра снимается падение люченного в цепь последовательно нагрузке, 1рибора протекает ток, пропорциональный экающий через рамку, создает магнитное поле магнитным полем неподвижного постоянного подвижную часть амперметра. Этому повороту спиральных пружин, увеличивающийся ия. В результате действия двух указанных пленной на ней стрелкой, поворачивается на анизм прибора смонтирован на основании и нем стеклом. /у \®\ зД

1 приборов приведены на рисунках 1,2.

-Б с-

ют 1 из 5

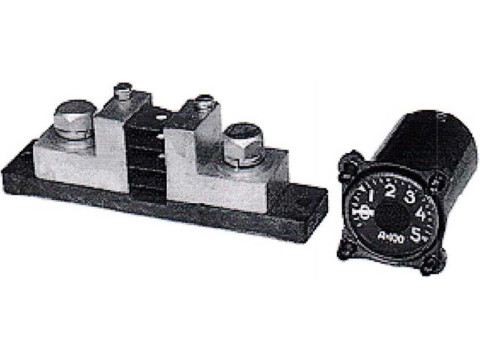

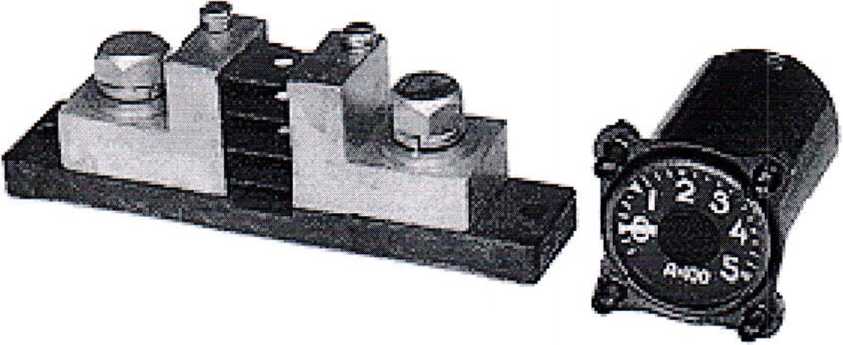

Рисунок 1 - Общий вид амперметра А-0

Клеимо поверителя

Рисунок 2 - Схема клеймения амперметра А-0

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Модификация амперметров	Диапазон измерений, А	Напряжение на зажимах амперметра (с соединительными проводами), мВ	Способ включения
А-1	40-0-400	66,67	с нар.шунт.ША-46
А-2	50-0-500	75	с нар.шунт.Ш-2
А-3	100-0-1000	75	с нар.шунт.Ш-3
А-4	15-0-180	75	с нар.шунт.ША-180
А-5	10-0-120	75	с нар.шунт.ША-340
А-6	5-0-60	75	с нар.шунт.ША-240
А-7	2-0-30	75	с нар.шунт.ША-140
А-8	1-0-10	-	непосредственный (шунт установлен на зажимах прибора)

Пределы допускаемой основной приведенной погрешности амперметров (без шунта) равны ± 2,5 % от суммы модулей конечных значений диапазонов измерений.

Пределы допускаемой основной приведенной погрешности амперметров непосредственного включения равны ± 4 % от суммы модулей конечных значений диапазонов измерений.

Пределы допускаемой дополнительной погрешности амперметров, вызванной изменением положения (наклоном) их от нормального положения на 90° вправо, влево и от себя, равны пределам допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности амперметров (без шунта), вызванной отклонением температуры окружающего воздуха от нормальной (20 ± 5) °C до любой температуры от минус 60 °C до плюс 50 °C, равны ±1 % от суммы конечных значений диапазонов измерений на каждые 10 °C изменения температуры.

Масса не более (кроме А-8) 0,25 кг.

Масса амперметра А-8 не более 0,3 кг.

Габаритные размеры (длина х ширина х высота) не более 79 х 47 х 47 мм.

Гарантийный срок службы 8 лет.

Назначенный ресурс 6000 ч налета при трех ремонтах в течение срока службы 20 лет.

При эксплуатации амперметров на пассажирских, транспортных и десантно-транспортных самолетах назначенный ресурс 30000 ч а при двух ремонтах в течение срока службы 25 лет, на вертолетах /бООО'ч налета при четырех ремонтах в течение срока службы 20 лет.

Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 60 °C до плюс 50 °C;

- относительная влажность, при температуре (20 ± 5) °C, от 30 % до 80 %;

- нормальное рабочее положение - вертикальное положение циферблата;

- постоянно действующая вибрация с ускорение (0,2 ± 0,1) д.

Знак утверждения типа

Знак утверждения типа наносится на приборы методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Комплектность

Комплект 1

Наименование	Количество
Амперметр А-0	1 шт.
Шунт в соответствии с таблицей 1	1 шт.
Этикетка	1 экз.
