Счётчики жидкого топлива DFM
| Номер в ГРСИ РФ: | РБ 03 07 5399 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Aquametro Oil & Marine AG", Швейцария |
Счетчики жидкого топлива DFM (далее-счетчики) предназначены для измерения объема жидкостей с кинематической вязкостью от 0,55 до 36 мм2/с.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5399 19 |
| Наименование | Счётчики жидкого топлива DFM |
| Год регистрации | 2019 |
| Номер сертификата | 12744 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | фирма "Aquametro Oil & Marine AG", Швейцария (CH) |
Производитель / Заявитель
фирма "Aquametro Oil & Marine AG"
Адрес: Ringstrasse 75, СН- 4106 Therwil
Контакты: +41 61 725 11 22
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Счетчики метрологически обеспечены в Республике Беларусь на расходомерной установке РУДТ 0.08, принадлежащей ООО "Промавтокип", п/у Колядичи (НТК №06-17) или Государственному предприятию "Белоруснефть-Промсервис", г. Речица (НТК №12-18). |
| Методика поверки | Поверка проводится по МРБ МП.2407-2014 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 07 5399 19 [2014-05-28]
rb-03-07-5399-19_2014-05-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5399 19 [2019-12-13]
rb-03-07-5399-19_2019-12-13.pdf
|
Скачать |
Описание типа
Назначение
Счетчики жидкого топлива DFM (далее-счетчики) предназначены для измерения объема жидкостей с кинематической вязкостью от 0,55 до 36 мм2/с.
Область применения - в системах измерения расхода жидкого топлива: двигателей автомобилей, речных судов, тракторов, тепловозов, дизель-генераторов, а также в котлах, горелках и других потребителей топлива.
Описание
Счетчики жидкого топлива DFM (модификации DFM S, DFM D, DFM ECO) работают по волюметрическому принципу кольцевого поршневого счетчика основанному на измерении количества оборотов ротора, выполненного в виде кольца. Кольцо осуществляет возвратно-поступательное движения под действием потока жидкости. Поток жидкости при входе в измерительную камеру, разделяется на две части, которые на выходе объединяются. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
В жидкости находится только кольцевой поршень, направляющий ролик и магнитная муфта. Гидравлическая часть полностью отделена от импульсного датчика. Передача данных из герметически закрытой измерительной камеры к чувствительному элементу (датчику) осуществляется при помощи магнитной муфты.
Корпус счетчика и измерительная камера изготовлены из латуни. Счетчики всех модификаций имеют исполнение с импульсным выходом.
Счетчики модификаций DFM 8S, DFM 20S, DFM 25S однокамерные счетчики с датчиком холла.
Счетчики DFM 8D - двухкамерный счетчик с датчиком холла.
Счетчики модификаций DFM 8ЕСО, DFM 12ЕСО - двухкамерные счетчики с импульсным герконовым датчиком.
Места нанесения знака поверки указаны в приложении к описанию типа.

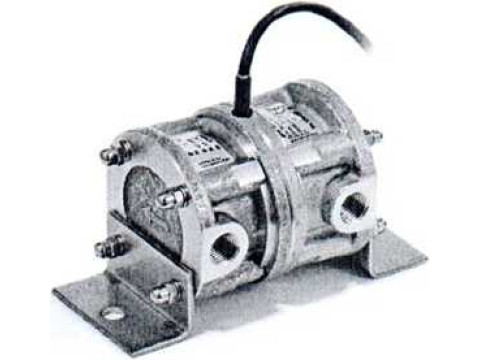

Внешний вид счетчиков приведен на рисунке 1.
DFM 8D и DFM 12D
DFM 8S и DFM 12S
DFM 20S и DFM 25S
DFM 8ЕСО и DFM 12 ECO
Рис.1 Внешний вид счетчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1.
|
Характеристика |
Значение характеристики | ||||
|
DFM 8S/ DFM 8D |
DFM 8ЕСО |
DFM 12ЕСО |
DFM 2OS |
DFM 25S | |
|
Диаметр условного прохода, мм |
8 |
8 |
12 |
20 |
25 |
|
Диапазоны расходов жидкого топлива, л/час |
от 10 до 180 |
от 10 до 200 |
от 10 до 500 |
от 30 до 600 |
от 75 до 1200 |
|
Максимальный расход топлива, л/час |
200 |
260 |
600 |
1000 |
2000 |
|
Пределы допускаемой относительной погрешности счетчика, % |
±1 |
±0,5 | |||
|
Количество импульсов на литр, и мп/л |
80 |
27,777 |
10 | ||
|
Вес импульса, л/имп |
0,0125 |
0,036 |
0,100 | ||
|
Максимальное давление жидкого топлива, МПа |
1,6 | ||||
|
Диапазон рабочих температур, °C |
от минус 20 до плюс 80 | ||||
|
Диапазон температур окружающей среды, °C |
от минус 40 до плюс 80 (кратковременное воздействие от от минус 40 до плюс 125) | ||||
|
Степень защиты оболочек по ГОСТ 14254-2015 |
IP 66 | ||||
|
Габаритные размеры, мм, не более |
111x77x74 143x77x74 |
157x96x81 |
165х90х 106 |
190х120х 130 | |
|
Средний срок службы, лет |
10 | ||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Основной комплект включает:
- счетчик жидкого топлива с заглушками - 1 шт.;
- индивидуальная упаковка - 1 шт.;
- паспорт - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “Aquametro Oil & Marine AG” (Швейцария).
МРБ МП. 2407-2014 «Счетчики жидкого топлива DFM» Методика поверки.
Заключение
Счетчики жидкого топлива DFM соответствуют требованиям документации фирмы “Aquametro Oil & Marine AG” (Швейцария).
Счетчики жидкого топлива DFM соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС N RU Д-СН.АЖ26.В.03725/18 от 04.07.2018, срок действия до 03.07.2023).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
