Преобразователи расхода ультразвуковые "СТРУМЕНЬ" Т150
| Номер в ГРСИ РФ: | РБ 03 07 4974 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | НПООО «ГРАН-СИСТЕМА-С», г. Минск |
Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 (далее - преобразователи расхода) предназначены для измерения объемного расхода (объема) горячей и холодной воды и передачи значения накопленного объема по импульсному выходу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4974 17 |
| Наименование | Преобразователи расхода ультразвуковые "СТРУМЕНЬ" Т150 |
| Год регистрации | 2017 |
| Номер сертификата | 11481 |
| Дата регистрации | 2017-12-20 |
| Срок действия | 2022-12-20 |
| Получатель сертификата | НПООО "Гран-Система-С", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НПООО "Гран-Система-С"
Адрес: ул. Ф. Скорины, 54А, 220141, г. Минск
Контакты: (017) 265-82-03 / info@strumen.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2290-2012 (изменения №1-2). Межповерочный интервал: при применении в составе теплосчетчиков: первый (при выпуске из производства) - не более 48 месяцев, последующие - не более 24 месяцев; при применении в составе систем учета - не более 24 мес. |
Поверители
Скачать
|
Описание типа РБ 03 07 4974 17 [2018-04-06]
rb-03-07-4974-17_2018-04-06.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4974 17 [2013-05-16]
rb-03-07-4974-17_2013-05-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4974 17 [2014-05-20]
rb-03-07-4974-17_2014-05-20.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 (далее - преобразователи расхода) предназначены для измерения объемного расхода (объема) горячей и холодной воды и передачи значения накопленного объема по импульсному выходу.
Область применения: в составе теплосчетчиков, системах водо- и теплоснабжения, автоматизированных системах сбора данных, контроля и регулирования технологических процессов, на промышленных предприятиях, в коммунальном хозяйстве, в жилых домах (в том числе отдельных квартирах), в административнобытовых зданиях и на других объектах.
Описание
Преобразователи расхода состоят из ультразвукового первичного преобразователя расхода (далее - ППР) и электронного блока (далее - ЭБ), который может крепиться как на ППР, так и отдельно. Преобразователи расхода выпускаются в двух исполнениях ЭБ: без цифрового показывающего устройства (дисплея) и с цифровым показывающим устройством (дисплеем).
Принцип действия преобразователей расхода состоит в измерении скорости протекания жидкости в ППР с помощью ультразвуковых сигналов, посылаемых в направлении и против потока. На основании измеренных значений времени прохождения сигнала от излучателя к приемнику ППР в направлении потока и против потока в ЭБ рассчитывается объемный расход и объем протекаемой жидкости. Импульсы, пропорциональные объему протекаемой жидкости, передаются на тепло-вычислитель теплосчетчика или в систему сбора данных, контроля и регулирования технологических процессов. Информация хранится в ЭБ преобразователя расхода при отключении источника питания в течение всего срока службы.
Внешний вид преобразователей расхода приведен на рисунке 1. Структурная схема условного обозначения преобразователей расхода приведена на рисунке 2. Схема пломбировки ЭБ преобразователя расхода от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.
а) б)

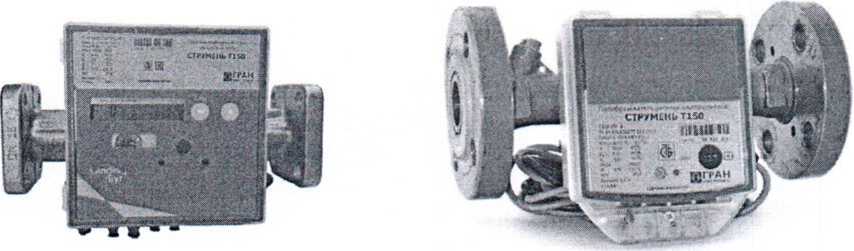

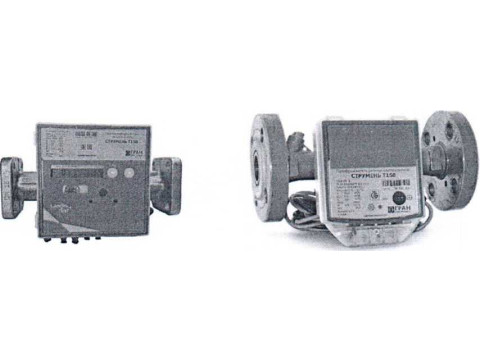

Рисунок 1 - Внешний вид преобразователей расхода ультразвуковых «СТРУМЕНЬ» Т150, где а) исполнение с дисплеем, б) исполнение без дисплея
Преобразователь расхода ультразвуковой
«СТРУМЕНЬ» Т150 X - X X X
Торговая марка__
Тип__________________
Наличие дисплея у ЭБ:_________
- без дисплея__
- с дисплеем_____
Условное обозначение в зависимости
| - от DN, др и PS (PN) (таблица 1)
£ S
Z
Тип импульсного сигнала (таблица 1): - быстрые импульсы ___
- стандартные импульсы___________
- по индивидуальному заказу
Тип источника питания:
|
- без источника |
0 |
|
- с батареей на 9 лет (1 шт. емкостью 7,2 Ач) |
2 |
|
- с батареей на 5 лет (2 шт. емкостью 2,6 Ач) |
В |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей расхода приведены в таблицах 1 и 2.
Таблица 1
|
Постоянный расход qp |
Максимальный расхода qs |
Минимальный расхода qi |
Устано вочная длина |
DN |
Присоединение |
Номинальное рабочее давление |
Вес |
Стандартный вес импульсов S |
Условное обозначение исполнения по конструкции | |||
|
м3/ч |
м3/ч |
м3/ч |
мм |
мм |
тип |
G, DN |
PN |
кг |
дм3/имп. | |||
|
0,6 |
1,2 |
0,012 |
110 |
15 |
резьбовое |
G Уд" |
PN16 |
1 |
0,1 |
0 |
5 | |
|
PN25* |
0 |
6 | ||||||||||
|
190* |
20 |
резьбовое |
G 1" |
PN16 |
1,5 |
0 |
7 | |||||
|
фланцевое |
DN20 |
PN25 |
3 |
0 |
8 | |||||||
|
резьбовое |
G 1" |
1,5 |
0 |
9 | ||||||||
|
1,5 |
3 |
0,03 |
110 |
15 |
резьбовое |
G Уд" |
PN16 |
1 |
0,1 |
2 |
1 | |
|
PN25* |
2 |
2 | ||||||||||
|
190* |
20 |
резьбовое |
G 1" |
PN16 |
1,5 |
2 |
3 | |||||
|
фланцевое |
DN20 |
PN25 |
3 |
2 |
4 | |||||||
|
резьбовое |
G 1" |
1,5 |
2 |
5 | ||||||||
|
130* |
резьбовое |
G 1" |
PN16 |
1,5 |
2 |
6 | ||||||
|
2,5 |
5 |
0,05 |
130* |
20 |
резьбовое |
G 1" |
PN16 |
1,5 |
1 |
3 |
6 | |
|
PN25 |
3 |
7 | ||||||||||
|
190 |
резьбовое |
G 1" |
PN16 |
1.5 |
3 |
8 | ||||||
|
фланцевое |
DN20 |
PN25 |
3 |
3 |
9 | |||||||
|
резьбовое |
G 1"* |
1,5 |
4 |
0 | ||||||||
|
3,5 |
7 |
0,07 |
260 |
25 |
резьбовое |
G 11/д" |
PN16 |
3 |
1 |
4 |
5 | |
|
фланцевое |
DN25 |
PN25 |
5 |
4 |
6 | |||||||
|
резьбовое |
G 1Уд" |
PN25* |
3 |
4 |
7 | |||||||
|
6 |
12 |
0,12 |
260 |
25 |
резьбовое |
G 17д" |
PN16 |
3 |
1 |
5 |
0 | |
|
фланцевое |
DN25 |
PN25 |
5 |
5 |
2 | |||||||
|
150* |
резьбовое |
G 17д" |
PN16 |
3 |
5 |
5 | ||||||
|
10 |
20 |
0,2 |
300 |
40 |
резьбовое |
G 2" |
PN16 |
4 |
1 |
6 |
0 | |
|
фланцевое |
DN40 |
PN25 |
7 |
6 |
1 | |||||||
|
200* |
резьбовое |
G 2" |
PN16 |
2,6 |
6 |
3 | ||||||
|
15 |
30 |
0,3 |
270 |
50 |
фланцевое |
DN50 |
PN25 |
8 |
1 |
6 |
5 | |
|
200* |
PN25 |
5 |
6 |
9 | ||||||||
|
25 |
50 |
0,5 |
300 |
65 |
фланцевое |
DN65 |
PN25 |
11 |
10 |
7 |
0 | |
|
40 |
80 |
0,8 |
300 |
80 |
фланцевое |
DN80 |
PN25 |
13 |
10 |
7 |
4 | |
|
60 |
120 |
1,2 |
360 |
100 |
фланцевое |
DN10 0 |
PN16 |
22 |
10 |
8 |
2 | |
|
PN25 |
8 |
3 | ||||||||||
|
Тип импульсного сигнала: | ||||||||||||
|
- стандартные импульсы |
S | |||||||||||
|
- быстрые импульсы (от 0,01 дм3/имп. до S) |
F | |||||||||||
|
- по отдельному заказу (от S до 1000 дм3/имп.) |
z | |||||||||||
|
Примечания: 1) Максимальный расход qs - максимальное значение расхода, при котором преобразователи расхода должны функционировать в течение коротких промежутков времени без превышения максимально допускаемых погрешностей. 2) Постоянный расход qD - максимальное значение расхода, при котором преобразователи расхода должны непрерывно функционировать без превышения максимально допускаемых погрешностей. 3) Минимальный расход q, - минимальное значение расхода, выше которого преобразователи расхода должны функционировать без превышения максимально допускаемых погрешностей. 4) * - типоразмеры преобразователей расхода, которые выпускаются по отдельному заказу. | ||||||||||||
|
Наименование параметра |
Значение |
|
Класс точности по СТБ EN 1434-1-2011 (при применения в составе теплосчетчиков) |
2 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) Ef, % |
±(2+0,02qp/q), где q - текущее значение расхода, м3/ч |
|
Номинальный диаметр, DN |
от 15 до 100 |
|
Диапазон измерений расхода теплоносителя, м3/ч |
от 0,012 до 120 |
|
Максимально допустимое давление измеряемой среды, МПа (PS) |
1,6 (PS16); 2,5 (PS25) |
|
Номинальное давление измеряемой среды, МПа (PN) |
1,6 (PN16); 2,5 (PN25) |
|
Потеря давления при qp, МПа |
0,025 |
|
Измеряемая среда |
вода |
|
Диапазон температур измеряемой среды, °C |
от 5 до 130 |
|
Рабочее положение |
горизонтальное, вертикальное |
|
Время установления рабочего режима, с, не более |
30 |
|
Номинальное напряжение питания от источника постоянного тока - батареи, В |
3,6 |
|
Время работы от батареи номинальным напряжением 3,6 В при температуре эксплуатации не более 35 °C, лет, не менее: - емкостью 2,6 Ач (2 шт.) - емкостью 7,2 Ач (1 шт.) |
5 9 |
|
Выходной последовательный интерфейс |
оптический |
|
Максимальный ток потребления при питании от батарей номинальным напряжением 3,6 В, мА, не более |
0,5 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 |
III |
|
Класс устойчивости к возмущению потока по СТБ ISO 4064-2007 |
U0 и D0 |
|
Класс исполнения по условиям окружающей среды по СТБ EN 1434-1-2011 |
А |
|
Группа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ 12997-84 |
В4, но в диапазоне температур от 5 °C до 55 °C |
|
Диапазон температуры окружающего воздуха при транспортировании,°C |
от минус 20 до 55 |
|
Группа исполнения по устойчивости и прочности к воздействию атмосферного давления по ГОСТ 12997-84 |
Р1 |
|
Группа исполнения по устойчивости к механическим воздействиям по ГОСТ 12997-84 |
N2 |
|
Степень защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 |
IP54 |
|
Средний срок службы, лет, не менее |
12^,, |
|
Средняя наработка на отказ, ч, не менее |
35 000 |
\\
Преобразователи расхода обеспечивают:
а) индикацию (только для исполнения ЭБ с дисплеем), измерение, передачу по импульсному выходу накопленных параметров:
- накопленный объем, м3;
б) индикацию (только для исполнения ЭБ с дисплеем), измерение, вычисление, передачу по оптическому интерфейсу параметров:
- среднее значение мгновенного объемного расхода, м3/ч;
- максимальное значение мгновенного объемного расхода, м3/ч;
- накопленный объем, м3;
- время наработки и простоя, ч;
- параметры конфигурации.
Преобразователи расхода обеспечивают ведение в энергонезависимой памяти следующих типов архивов:
- месячный по накоплению параметров, глубина архивов 36 мес.;
- годовой по накоплению параметров, глубина архивов 1 год.
Знак утверждения типа
Знак утверждения типа средств измерений наносится на лицевую поверхность ЭБ преобразователей расхода методом сеткографии и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки преобразователей расхода приведен в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
Преобразователь расхода ультразвуковой «СТРУМЕНЬ» Т150 |
1 |
|
Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150. Пас-порт |
1 |
|
Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150. Руководство по эксплуатации |
1* |
|
МРБ МП.2290-2012 Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150. Методика поверки |
1* |
|
Упаковка |
1 |
|
Примечание: * - определяется договором на поставку или см. www.strurnen.by; ww.strumen.com | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100832277.012-2012 Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150. Технические условия.
СТБ EN 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ГОСТ 12997-84 Изделия ГСП. Общие технические изделия.
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP). \ ''
11 (Государственный реестр]
It I средстз измерений / /
\\ \ Республики Беларусь / /
ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
МРБ МП.2290-2012 Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150. Методика поверки (утверждена РУП БелГИМ).
Заключение
Преобразователи расхода ультразвуковые «СТРУМЕНЬ» Т150 соответствуют требованиям ТУ BY 100832277.012-2012, СТБ EN 1434-1-2011, ГОСТ 12997-84, ГОСТ 12.2.007.0-75, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 25603, действительна до 22.01.2023).
Межповерочный интервал:
- при использовании в составе теплосчетчиков - не более 48 месяцев при выпуске из производства и не более 24 месяцев находящихся в эксплуатации;
- при использовании в качестве самостоятельного средства измерения -не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. +375 17 334-98-13.
Аттестат аккредитации № BY/ 112 02.1.0.0025.
