Счетчики газа диафрагменные с электронным компенсатором СГД-3Э

Назначение

Счетчики газа диафрагменные с электронным компенсатором СГД-ЗЭ (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчики состоят из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

По номинальному расходу счетчики соответствуют типоразмеру G4 и G6 .

Счетчики снабжены электронным температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа. Электронный компенсатор осуществляет вычисление, индикацию и архивирование средних значений объема газа в рабочих и нормальных условиях.

Считывание показаний возможно осуществить с помощью программного обеспечения “Спектр”.

По стойкости к термическому воздействию окружающей среды счетчики относятся к II классу (алюминиевый корпус) по СТБ 1159-99.

Исполнения по присоединению к системному трубопроводу (направление потока газа):

-СГД-ЗЭ-1-левое;

-СГД-ЗЭ-2- правое.

Направление потока газа обозначено стрелкой на крышке счетчика.

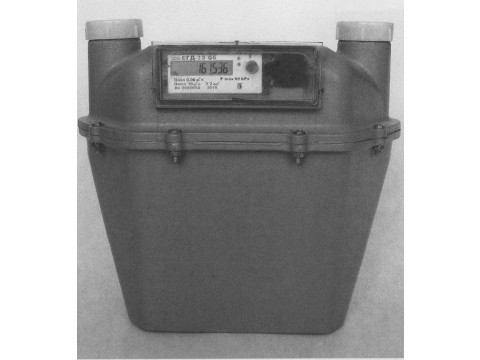

Внешний вид счетчиков представлен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.

Пломба с оттиском знака поверки расположена под крышкой (Приложение А).

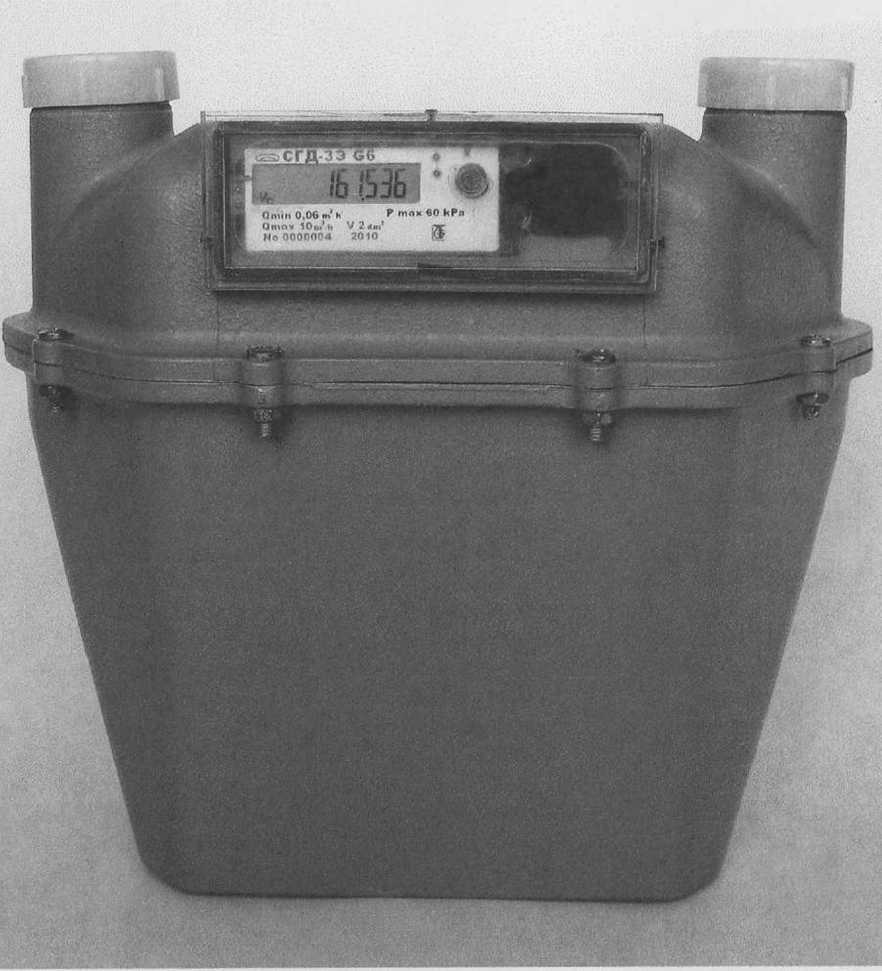

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТ

Основные параметры счетчиков приведены в таблице 1

Таблица 1

Пределы допускаемой основной относительной погрешности счетчика при нормальных условиях, при выпуске из производства и после ремонта:

± 3 % в диапазоне расходов от Qmhh до O,1Q включительно;

±1,5% в диапазоне расходов свыше 0,1 до Омаке включительно.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации:

+ 5 % в диапазоне расходов от QMHH до 0,1 Q йом включительно;

± 3 % в диапазоне расходов свыше 0,1QHOM до включительно.

Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной (20 ± 3) °C, не превышает ± 0,1 % при изменении температуры на 1 °C в пределах от минус 40 °C до плюс 50 °C.

Порог чувствительности счетчиков не более 0,002QI1OM.

Циклический объем счетчиков - 2 дм3/об.

Счетчики рассчитаны на эксплуатацию в климатических условиях, соответствующих группе исполнения С4 по ГОСТ 12997 (но для работы при температуре от минус 40 °C до плюс 50 °C).

Счетчики прочные и герметичные при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н*м и крутящего момента 340 Н*м.

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом^^^рт^^и в паспорте типографским способом.

средств нем*?;»**

Лист

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100185185.193-2010 «Счетчики газа диафрагменные с электронным компенсатором СГД-ЗЭ».

СТБ 1159-99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011 - 99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки»

Заключение

Счетчики газа диафрагменные с электронным компенсатором СГД-ЗЭ соответствуют требованиям ТУВУ 100185185.193-2011, СТБ1159-99.

Межповерочный интервал - не более 96 месяцев (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
