Счетчики газа мембранные СГМ

Назначение

Счетчики газа мембранные СГМ (далее счетчики), предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома, в том числе для коммерческого учета количества природного газа.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

По номинальному расходу счетчики соответствует типоразмеру G 4 по СТБ 1159.

По стойкости к термическому воздействию окружающей среды счетчики относятся к

II классу (алюминиевый корпус) по СТБ 1159.

Исполнения счетчиков по наличию устройства импульсного выхода:

- СГМ-2 - без устройства импульсного выхода;

- СГМ-2И - с устройством импульсного выхода.

Устройство импульсного выхода используется в качестве дополнительного контрольного устройства, метрологические характеристики которого не нормируются.

Исполнения по межосевому расстоянию между патрубками счетчика:

- 2 - межосевое расстояние - 250 мм;

- 3 - межосевое расстояние - 200 мм.

Исполнения по присоединению к системному трубопроводу (направление потока газа):

- 1 - левое;

- 2 - правое.

Условное обозначение вариантов исполнения счетчиков приведенорлприлбдении А.

Направление потока газа обозначено стрелкой на корпусе счетчика/   >И)  \ и

1                                                                                                                                     II Государственный реестр! !

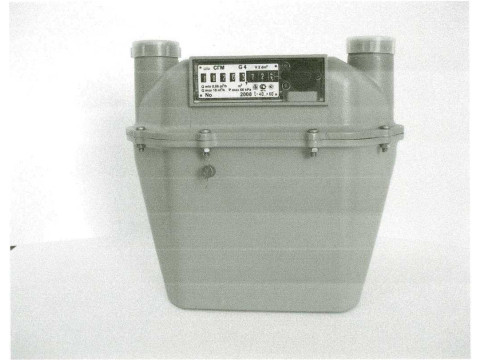

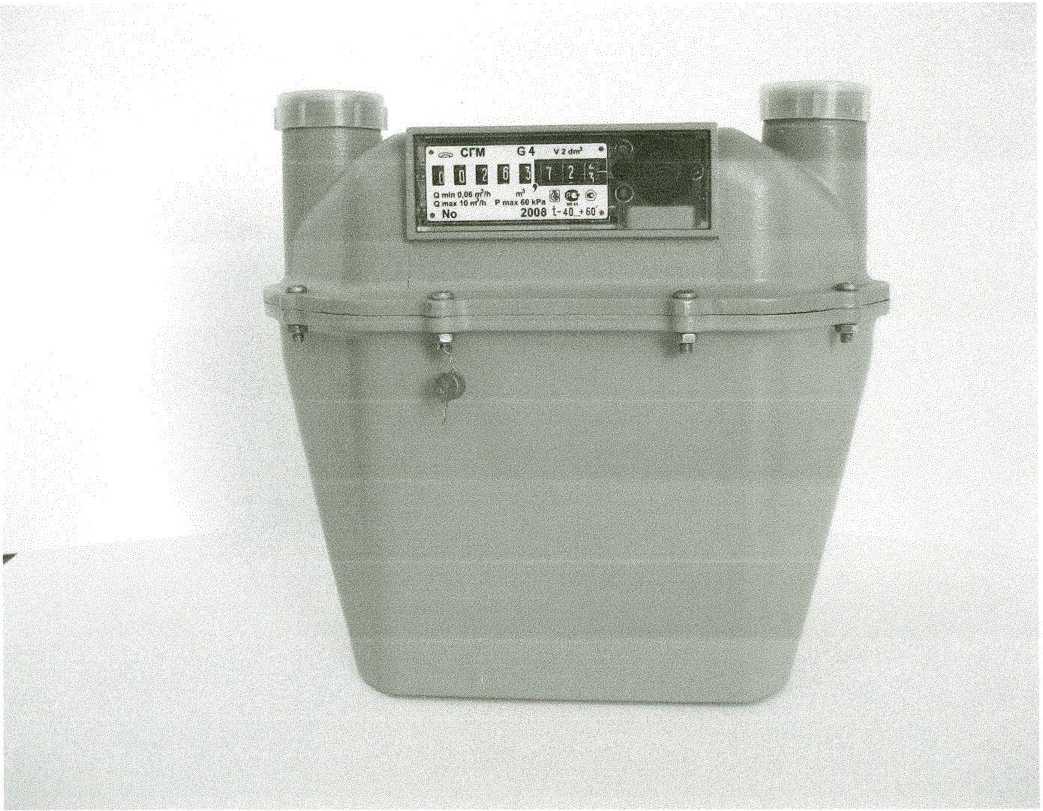

Внешний вид счетчиков представлен на рисунке 1.             U \           //

» хА1’1 ''0К-Д1йр± ГЛистов 6

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении Б к описанию типа.

Пломба с оттиском знака поверки расположена под заглушкой (Приложение Б).

Рисунок 1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры счетчиков приведены в таблице 1

Таблица 1

Пределы допускаемой основной относительной погрешности счетчика при нормальных условиях, при выпуске из производства и после ремонта:

± 3 % в диапазоне расходов от QMHH до 0,1QH0M включительно;

± 1,5 % в диапазоне расходов свыше 0,1QHOm до Омаке включительно.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации:

± 5 % в диапазоне расходов от QMHH до 0,1QH0M включительно;

± 3 % в диапазоне расходов свыше 0,1QHOM до QMaKC включительно.

Дополнительная относительная погрешность счетчиков, вызванная отклонением температуры измеряемого газа от нормальной, по сравнению с основной относительной погрешностью не более ± 0,45 % при изменении температуры на 1 °C.

Порог чувствительности счетчиков не более 0,002QHOM.

Циклический объем счетчиков - 2 дм7об.

Счетчики рассчитаны на эксплуатацию в климатических условиях, соответствующих группе исполнения С4 по ГОСТ 12997 - 84 для работы при температуре:

- от минус 40 °C до плюс 50 °C;

- от минус 40 °C до плюс 60 °C.

Один импульс соответствует объему 0,01 прошедшего через счетчик газа.

Электрические характеристики цепи устройства импульсного выхода:

- напряжении Umax < 12 В,

- сила тока Imax < 10 мА.

Счетчик прочный и герметичный при воздействии внутреннего избыточного давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 14541426.013-98 «Счетчики газа мембранные СГМ».

СТБ 1159 -99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011 - 99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки»

МРБ МП. 1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГМ, СГД-1, СГД-ЗТ. Методика поверки»

Заключение

Счетчики газа мембранные СГМ соответствуют требованиям ТУ РБ 14541426.013-98, СТБ 1159-99.

Межповерочный интервал - не более 96 месяцев (для счетчиков, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
