Преобразователи уровня измерительные буйковые EZ Modulevel
| Номер в ГРСИ РФ: | РБ 03 07 2895 06 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Magnetrol International NV", Бельгия |
|
Описание типа РБ 03 07 2895 06 [2006-01-01]
rb-03-07-2895-06_2006-01-01.pdf
|
Скачать |
Преобразователи уровня измерительные буйковые EZ Modulevel (далее преобразователи уровня) предназначены для непрерывного преобразования уровня жидкости в электрический выходной сигнал постоянного тока (4-20) мА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2895 06 |
| Наименование | Преобразователи уровня измерительные буйковые EZ Modulevel |
| Год регистрации | 2006 |
| Номер сертификата | 3923 |
| Дата регистрации | 2006-04-27 |
| Срок действия | 2011-04-27 |
| Получатель сертификата | фирма "Magnetrol International n.v.", Бельгия |
Производитель / Заявитель
фирма "Magnetrol International n.v."
Адрес: Heikensstraat 6, 9240 Zele
Контакты: +32 052 45 11 11 / info@magnetrol.be
Поверка
| Межповерочный интервал / Периодичность поверки | 36 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1592-2006. |
Поверители
Скачать
|
Описание типа РБ 03 07 2895 06 [2006-01-01]
rb-03-07-2895-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи уровня измерительные буйковые EZ Modulevel (далее преобразователи уровня) предназначены для непрерывного преобразования уровня жидкости в электрический выходной сигнал постоянного тока (4-20) мА.
Преобразователи уровня могут применяться в системах автоматического регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях, на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной, пищевой и других отраслях промышленности и энергетики.
Описание
Преобразователи уровня представляют собой двухпроводный прибор с питанием но замкнутому контуру, действующий по принципу "буек - линейно-интегрируемый дифференциальный трансформатор".
Принцип действия преобразователя уровня основан на измерении уровня жидкости, вызванного изменением веса буйка, погруженного в жидкость, при этом сердечник перемещается на расстояние, прямо пропорциональное изменению уровня жидкости. При перемещении сердечника, расположенного внутри линейно-интегрируемого дифференциального трансформатора, изменяется ЭДС, полученный сигнал обрабатывается встроенным микропроцессором и преобразуется в аналоговый выходной сигнал постоянного тока преобразователя уровня (4-20) мА.
Преобразователи уровня обеспечивают два режима передачи измерительной информации местный и дистанционный.
В местном режиме по запросу пользователя с наборных устройств (кнопок) осуществляется вывод измерительной информации на ЖКИ-дисплей преобразователя уровня.
В дистанционном режиме осуществляется вывод измерительной информации согласно коммуникационному протоколу HART.
Схема с указанием мест нанесения Государственного поверительного кледма^ндклейки приведена в Приложении к описанию типа.

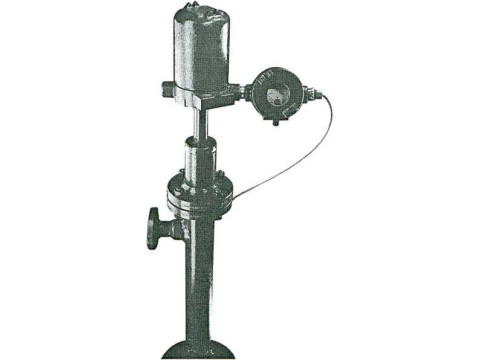

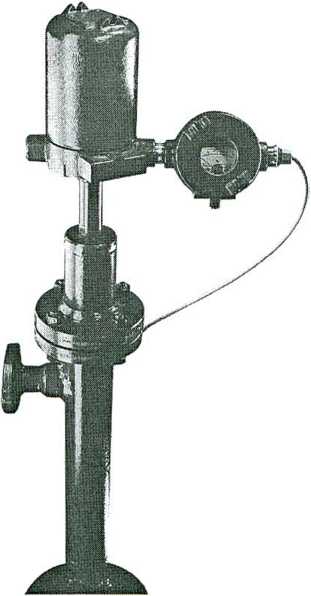

Внешний вид преобразователя уровня представлен на рисунке 1. 7 (jb X X
Рисунок 1 - Внешний вид преобразователя уровня измерительного буйкового Е7. Modulevel
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователя уровня представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерения |
от 356 до 3048 мм |
|
Пределы допускаемой погрешности измерений |
±0.5 % от полной шкалы |
|
Параметры выходного сигнала |
4-20 мА. HART |
|
Чувствительность, не менее |
±0,05 % от полной шкалы ±1 единица младшего разряда |
|
Вариация |
±0,25 % от полной шкалы |
|
Диапазон температур окружающей среды |
от минус 40 °C до плюс 70 °C (без дисплея) |
|
Диапазон температур измеряемой среды |
от минус 30 °C до плюс 315 °C от минус 30 °C плюс 260 °C для пара при температуре окружающей среды плюс 50 °C |
|
Давление измеряемой среды |
355 бар |
|
Пределы дополнительной погрешности измерений при изменении температуры окружающей среды от минус 20 °C до плюс 70 °C |
0,027 % от полной шкалы/1 °C |
|
Диапазон плотности измеряемой жидкости |
___ от 0,23 до 2,2 кг/дм? |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуата способом.
Комплектность
Преобразователи уровня измерительные буйковые EZ Modulevel.
Руководство по эксплуатации.
МРБ МП. 1592-2006 "Преобразователи уровня измерительные буйковые EZ Modulevel".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Magnetrol International n.v.", Бельгия.
МРБ МП. 1592-2006 "Преобразователи уровня измерительные буйковые EZ Modulevel".
Заключение
Преобразователи уровня измерительные буйковые EZ Modulevel соответствуют технической документации фирмы "Magnetrol International n.v.", Бельгия.
Межповерочный интервал - 36 месяцев.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
