Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона HELIOS (далее - спектрофотометры) предназначены для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 11 2892 06
Наименование	Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона HELIOS
Год регистрации	2006
Номер сертификата	3930
Дата регистрации	2006-05-05
Срок действия	2011-04-27
Получатель сертификата	фирма "Thermo Electron", Великобритания (GB)

Производитель / Заявитель

фирма "Thermo Electron"

Адрес: .

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ.МП 1572-2006.

Поверители

Скачать

Описание типа РБ 03 11 2892 06 [2006-01-01]

rb-03-11-2892-06_2006-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Спектрофотометры могут применяться при проведении качественного анализа твердых и жидких проб в химических, биохимических, оптических, эколого-аналитических лабораториях промышленных предприятий и научно-исследовательских институтов.

Описание

Спектрофотометры представляют собой многофункциональные настольные автоматизированные приборы.

Спектрофотометры состоят из источника излучения (дсйтсривая лампа - диапазон длин волн от 190 до 325 нм; галогеновая лампа - диапазон длин волн от 325 до 1100 нм), оптической системы, кюветного отделения, монохроматора, фотоприемника и электронно-регистрирующей микропроцессорной системы.

1 [ринцип действия спектрофотометров основан на фотоэлектрическом методе регистрации спектров.

Источник излучения, характеризующийся сплошным спектром, формирует излучение, разлагающееся в спектр при помощи монохроматора. Далее фотоприемник преобразует энергию светового излучения в электрический сигнал, который усиливается и преобразуется в цифровой сигнал. Цифровой сигнал, в зависимости от программного обеспечения, преобразуется в заданную пользователем информацию (спектральная кривая, цифровое отображение пиков, коэффициент пропускания и т.д.)

Спектрофотометры выпускают в исполнениях HELIOS Alpha, HELIOS Beta, HELIOS Gamma, HELIOS Delta, HELIOS Epsilon, отличающихся программным обеспечением.

Исполнения HELIOS Alpha, HELIOS Beta, HELIOS Gamma, HELIOS Delta имеют встроенную систему управления с мембранной клавиатурой и графическим дисплеем, а также могут работать под управлением внешнего персонального компьютера.

Исполнение HELIOS Epsilon имеет встроенную систему управления с мембранной клавиатурой и цифровой дисплей.

Обмен информацией с ПЭВМ осуществляется по интерфейсам RS 232, USB.

Схема с указанием места нанесения государственного поверительного клейма-наклейки приведена в приложении к описанию типа.

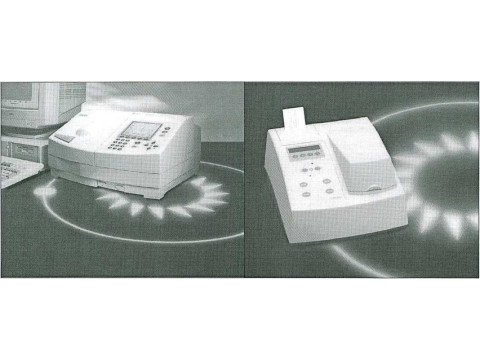

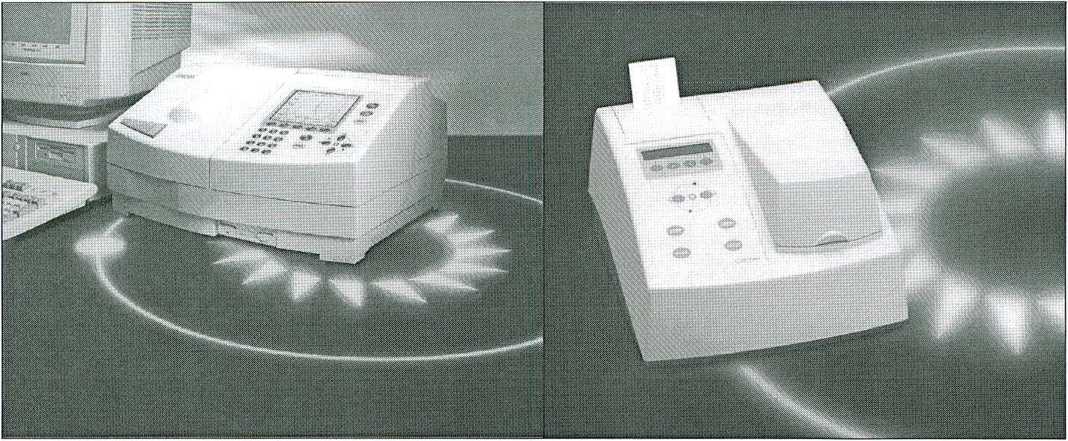

Общий вид спектрофотометров представлен на рисунке 1.

Рисунок 1

а) внешний вид спектрофотометра HELIOS Alpha; б) внешний вид спектрофотометра HELIOS Beta.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики спектрометров представлены в таблице 1. Таблица 1

Характеристика	Значение для исполнения
	Alpha	Beta	Gamma	Delta	Epsilon
1	2	3	4	5	6
Оптический принцип	Двухлучевая система	Однолучевая система
Оптика	Монохроматор
Ширина щели монохроматора, нм	2				8
Пределы допускаемой абсолютной погрешности установки длины волны, нм	±1				±4
Диапазон длин волн, нм	от 190 до 1100			от 325 до 1100
Фотометрический диапазон измерения, А	от минус 0,3 до плюс 3,0				от минус 0,1 до плюс 2,5
Фотометрический диапазон показаний, А	от минус 0,3 до плюс 6,0				от минус 0,1 до плюс 3,0
Пределы допускаемой абсолютной погрешности шкалы длин волн, нм	±1				±2
Воспроизводимость при измерении длины волны по фильтру оксида гольмия, нм, не более	±0,2				±0,5

Продолжение таблицы 1

1	2	3	4	5	6
Пределы допускаемой абсолютной погрешности измерения коэффициентов пропускания. Т	±1,0				±1,5
Среднеквадратическое значение шумов нулевой линии, А	<0,0001				<0,001
Уровень рассеянного света на длине волны 220 нм	<0.05 %
Уровень рассеянного света на длине волны 340 нм	<0.05 %			<0,05 %	<0,1 %
Уровень рассеянного света на длине волны 400 им	-				<0,1 %
Стабильность на длине волны 500 нм, А/ч	<0,001 А/ч	<0,002 А/ч			<0,003 А/ч
Минимальное время измерения, с	1	1	1	1	1
Масса, кг, не более	10				4,5
Габаритные размеры, мм, не более	455x395x215				300x330x190
Потребляемый ток. А, не более	3,15				1,0

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится:

- на этикетку, расположенную на задней крышке спектрофотометра, методом компьютерной графики;

- на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки спектрофотометров указан в таблице 2. Таблица 2

Наименование	Количество
Спектрофотометр	1
Держатель кювет	1
Руководство по эксплуатации	1
Методика поверки	1
Чехол пылезащитный	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Thermo Electron" (Великобритания);

МРБ.МП 1572 - 2006 "Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона HELIOS. Методика поверки".

•/

Заключение

Спектрофотометры ультрафиолетового, видимого и инфракрасного диапазона HELIOS соответствуют технической документации фирмы "Thermo Electron" (Великобритания).

Межповерочный интервал - 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации №ВУ 112.02.1.0.0025.
