Спектрофотометры МС 122

Назначение

Спектрофотометры МС 122 (в дальнейшем - спектрофотометры) предназначены для измерений и регистрации спектров пропускания и поглощения, а также для измерения спектральных коэффициентов направленного пропускания жидких и твердых прозрачных образцов в области спектра от 190 до 1100 нм с выводом результатов измерений на встроенный дисплей, внешний принтер и внешний персональный компьютер (ПК).

Спектрофотометры являются универсальными приборами для применения во всех областях, использующих фотометрические методы исследования.

Возможные области применения спектрофотометров - физика, экология, биотехнология, химия, биохимия, фармакология, токсикология и другие области, использующие фотометрические методы исследования.

Описание

Спектрофотометр представляет собой многоцелевой автоматизированный прибор, обеспечивающий измерение, развернутую обработку и хранение результатов измерений.

Оптическая система спектрофотометра выполнена по однолучевой схеме с опорным каналом с использованием двойного монохроматора с плоскими дифракционными решетками. В качестве источников оптического излучения применены дейтериевая и галогенная лампы, в качестве фотоприемника - кремниевый фотодиод.

Принцип действия спектрофотометра основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.

Таким образом, в зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника регистрируется электронной схемой, обрабатывается встроенным компьютером, и результаты измерений выводятся на встроенный дисплей, внешний принтер и внешний ПК.

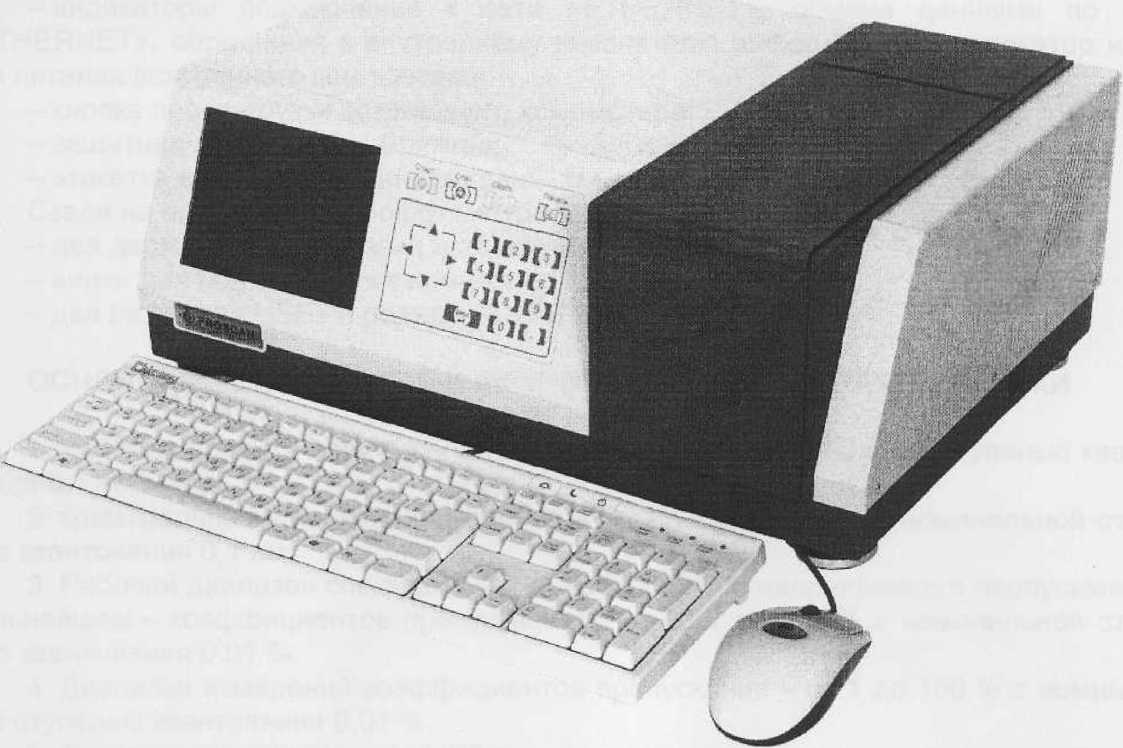

Внешний вид спектрофотометра приведен на рисунке 1.

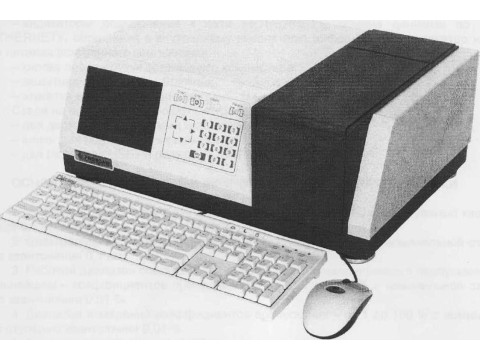

Рисунок 1 - Внешний вид спектрофотометра МС 122

Место расположения Государственного поверительного клейма-наклейки приведено в приложении А.

Конструктивно спектрофотометр выполнен в виде отдельного модуля.

На передней панели расположены:

- клавиатура для управления режимами работы спектрофотометра и ввода требуемых числовых значений;

- полноцветный жидкокристаллический дисплей, на котором отображается вся необходимая информация, результаты измерений, графики, спектры и др.

В правой части спектрофотометра расположено кюветное отделение, закрываемое крышкой для предотвращения посторонних засветок при работе. Кюветное отделение спектрофотометра позволяет устанавливать в него и крепить исследуемые образцы с размерами от 10 х 10 до 100 х 100 мм и толщиной до 120 мм. В кюветное отделение спектрофотометра могут быть установлены различные держатели и приставки:

- держатель твердых образцов и тонких пленок;              / ( @ \ А

- держатель стандартных пластиковых кювет;

V,

\Д-и

- термостатируемый держатель стандартных пластиковых кювет;

- держатель кварцевых кювет;

- поляризаторы излучения.

Снизу расположен поддон.

Справа на боковой панели спектрофотометра расположен сетевой выключатель.

На задней панели спектрофотометра расположены:

- разъемы «RS 232» и «ETHERNET»,

- разъем для подключения через специальный разветвитель стандартной клавиатуры PS2 и манипулятора типа «мышь» PS2;

- разъем для подключения внешнего VGA монитора;

- индикаторы подключения к сети «ETHERNET», обмена данными по сети «ETHERNET», обращения к внутреннему накопителю информации и индикатор наличия питания встроенного компьютера;

- кнопка перезагрузки встроенного компьютера;

- защитная решетка вентилятора;

- этикетка с информационными данными.

Сзади на поддоне спектрофотометра расположены:

- два держателя с плавкими вставками номиналом 3,15 А;

- вилка для подключения съемного сетевого шнура;

- два разъема «USB» и разъем «CENTRONICS».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Рабочая область спектра - от 190 до 1100 нм с номинальной ступенью квантования 0,1 нм.

2 Спектральный диапазон измерений - от 200 до 1100 нм с номинальной ступенью квантования 0,1 нм.

3 Рабочий диапазон спектральных коэффициентов направленного пропускания (в дальнейшем - коэффициентов пропускания) - от 0,01 до 200 % с номинальной ступенью квантования 0,01 %.

4 Диапазон измерений коэффициентов пропускания - от 1 до 100 % с номинальной ступенью квантования 0,01 %.

5 Тип монохроматора - двойной со сложением дисперсии.

6 Относительное отверстие монохроматора - не менее 1 : 9.

7 Диспергирующий элемент- плоская спектральная дифракционная решетка, число штрихов на 1 мм - 1200.

8 Спектральные щели монохроматора - фиксированные, шириной 2 мм.

9 Выделяемый спектральный интервал - от 3,0 нм (на длине волны 1100 нм) до 3,7 нм (на длине волны 190 нм).

10 Минимальный шаг спектрального сканирования - 0,1 нм.

11 Пределы допускаемой абсолютной погрешности установки длины волны составляют ± 0,5 нм.

12 Предел допускаемой вариации установки длины волны составляет 0,4 нм.

13 Пределы допускаемой абсолютной погрешности при измерении коэффициентов пропускания приведены в таблице 1.

Таблица 1

14 Пределы допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности при измерении коэффициентов пропускания приведены в таблице 2.

Таблица 2

15 Дрейф показаний при измерении коэффициентов пропускания при пустом кюветном отделении спектрофотометра на длине волны 500 нм - не более ± 0,5 % за 1 ч непрерывной работы.

16 Уровень мешающего излучения на длинах волн 220, 340 и 400 нм - не более 0,05 %.

17 Время регистрации спектра пропускания (спектра поглощения) исследуемого образца в спектральном диапазоне от 190 до 1100 нм с шагом спектрального сканирования 1,0 нм и скоростью спектрального сканирования «ускоренно», в режиме работы спектрофотометра без просмотра регистрируемого спектра - не более 3 мин 40 с.

18 Размер пучка оптического излучения в плоскости входной апертурной диафрагмы держателя кювет - не более (ширина х высота) 5x5 мм.

19 Кюветное отделение спектрофотометра обеспечивает установку в него и крепление:

- исследуемых образцов с размерами от 10 х 10 до 100 х 100 мм и толщиной до 120 мм.

- кювет с наружными размерами от 12,5 х 12,5 х 45 до 12,5 х 102,5 х 45 мм (с длиной оптического пути от 10 до 100 мм).

20 Время установления рабочего режима с момента включения спектрофотометра в сеть - не более 20 мин.

21 Время установления рабочего режима с момента включени ^териевой лампы - не более 10 мин.

22 Время непрерывной работы - не менее 8 ч.

23 Электрическое питание спектрофотометра осуществляется от однофазной трехпроводной с нулевым проводом сети переменного тока напряжением (230 ± 23) В и частотой (50 + 0,5) Гц.

24 Потребляемая мощность - не более 150 В*А.

25 Габаритные размеры спектрофотометра - не более (длина х ширина х высота) 520 х 360 х 210 мм.

26 Масса спектрофотометра - не более 20 кг.

27 Климатические условия эксплуатации спектрофотометра:

- температура окружающего воздуха от плюс 10 до плюс 35 °C;

- относительная влажность воздуха до 75 % при температуре плюс 30 °C и более низких температурах без конденсации влаги;

- атмосферное давление от 86,6 до 106,7 кПа (от 650 до 800 мм рт. ст.).

28 Спектрофотометр может эксплуатироваться совместно со следующими периферийными устройствами:

- лазерным принтером фирмы «SAMSUNG», имеющим интерфейс «USB»;

- компьютером класса IBM PC, имеющим интерфейс «ETHERNET» и оснащенным специализированным программным обеспечением;

- VGA монитором.

29 Средняя наработка на отказ спектрофотометра - не менее 3500 ч.

30 Среднее время восстановления спектрофотометра - не более 8 ч.

31 Средний срок службы спектрофотометра до списания - не менее 5 лет.

32 Степень защиты оболочки спектрофотометра - не ниже IP20 по ГОСТ 14254-96.

33 Электрическое сопротивление изоляции цепи сетевого питания в рабочих условиях эксплуатации - не менее 20 МОм.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносят на этикетку с информационными данными, расположенную на задней панели спектрофотометра, любым методом, обеспечивающим сохранность маркировки в течение всего срока службы спектрофотометра во всех условиях и режимах, установленных в технических условиях ТУВУ 190486038.001-2006, а также типографским способом на титульный лист руководства по эксплуатации ИСШТ 2.850.003 РЭ.

Комплектность

В комплект поставки спектрофотометра входят изделия и документация, указанные в таблице 3.

Таблица 3

Продолжение таблицы 3

Нормативные документы

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

Технические условия ТУ BY 190486038.001-2006 «Спектрофотометр МС 122».

Методика поверки МРБ МП. 1611-2006 «Спектрофотометр МС 122».

Заключение

Спектрофотометры МС122 соответствуют требованиям ГОСТ 12997-84 и ТУ BY 190486038.001-2006.

Межповерочный интервал - 12 мес.

Научно-исследовательский испытательный центр БелГИМ.

Адрес: 220053, Республика Беларусь, г. Минск, Старовиленский тракт,93.

Тел.: +375(17)234-98-13.

Аттестат аккредитации: № BY 112.02.1.0.0025.
