Системы автоматического управления и регулирования Series 5
| Номер в ГРСИ РФ: | РБ 03 23 2900 06 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Compressor Controls Corporation", США |
Система автоматического управления и регулирования Series 5 (далее - система) и ее измерительные каналы предназначена для регулирования и защиты турбоагрегатов в нефтехимической, химической, энергетической отраслях и при переработке газа, нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2900 06 |
| Наименование | Системы автоматического управления и регулирования Series 5 |
| Год регистрации | 2006 |
| Номер сертификата | 3928 |
| Дата регистрации | 2006-04-27 |
| Срок действия | 2011-04-27 |
| Получатель сертификата | фирма "Compressor Controls Corporation" (CCC), США (US) |
Производитель / Заявитель
фирма "Compressor Controls Corporation"
Адрес: 4725 121st Street, Des Moines, Iowa 50323-2316
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1526-2006 |
Поверители
Скачать
|
Описание типа РБ 03 23 2900 06 [2006-01-01]
rb-03-23-2900-06_2006-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2900 06 [2011-03-28]
rb-03-23-2900-06_2011-03-28.pdf
|
Скачать |
Описание типа
Назначение
Система автоматического управления и регулирования Series 5 (далее - система) и ее измерительные каналы предназначена для регулирования и защиты турбоагрегатов в нефтехимической, химической, энергетической отраслях и при переработке газа, нефти и нефтепродуктов.
Система и ее измерительные компоненты (модули) обеспечивает автоматизацию технологических процессов на базе измерительной информации, включая:
сбор и обработку первичной информации от датчиков и преобразователей о параметрах технологических процессов;
восприятие измерительной информации, представленной унифицированными сигналами напряжения постоянного тока и силы постоянного тока, сигналами от термоэлектрических термометров и термоэлектрических преобразователей сопротивления;
восприятие и обработку кодированных дискретных электрических сигналов;
выработку управляющих и регулирующих воздействий.
Описание
Система состоит из управляющих, регулирующих и измерительных устройств, а также средств вычислительной техники и связи. Устройства и соответствующее программное обеспечение, входящие в состав системы, осуществляют измерения объекта, прием сигналов и управление объектом при помощи дискретных и аналоговых сигналов, а также осуществляют обмен информацией между входящими в
разные уровни иерархии средствами вычислительной техники
Система управления представляет собой интегрированное семейство средств
управления турбомашинами:
Дистанционная рабочая станция (Remote Train Tools)
Локальная рабочая станция (Local Train Tools)
Контроллер (единичный или сдвоенный) Vanguard (simplex или duplex)
Контроллер (единичный или сдвоенный) Reliant (simplex или duplex)
Локальные и дистанционные FTA
Внутренняя сеть предприятия ОРС
Опсраторинтерфейс Train Panel.
Система имеет две разновидности контроллеров Reliant и Vanguard, которые могут применяться как совместно, так и отдельно. Каждый из этих контроллеров имеет модули входов/выходов, которые обеспечивают ввод/вывод аналоговых и дискретных сигналов. В дополнение к ним могут включаться устройства SureLink для ввода /вывода Profidus.

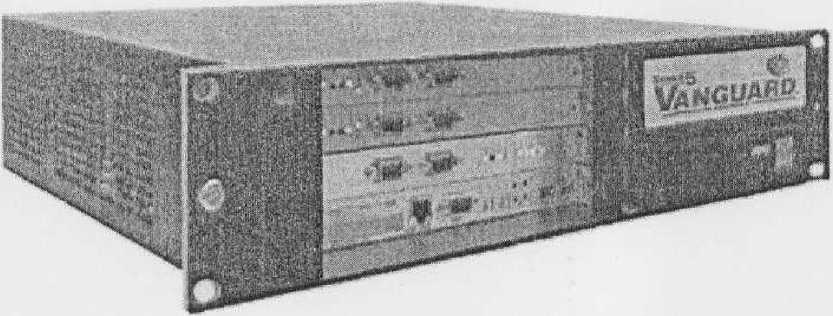

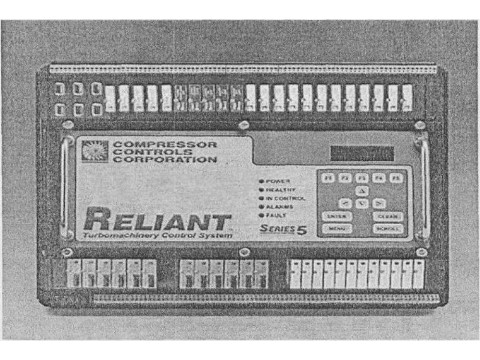

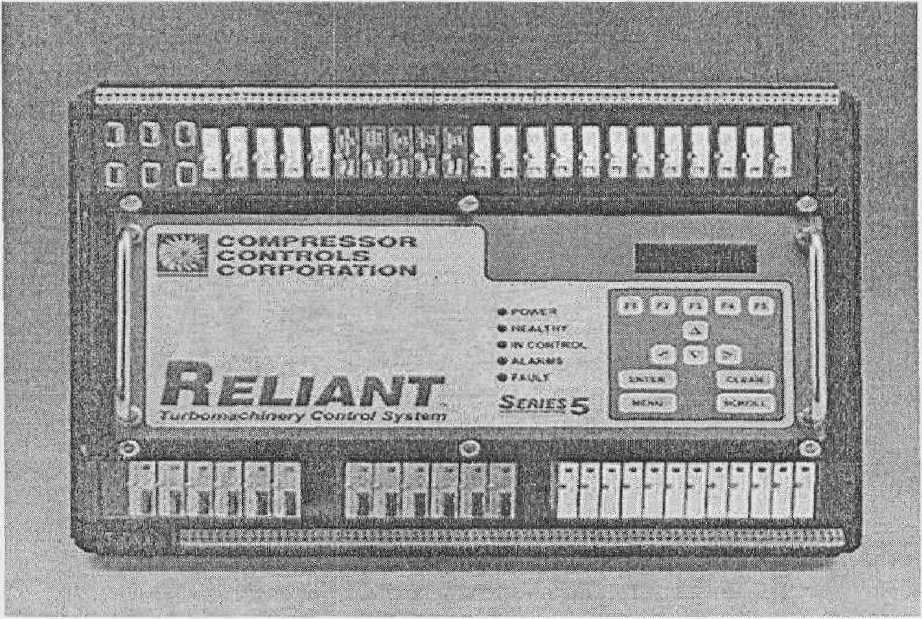

Внешний вид системы представлен на рисунке!.
Рисунок 1 - Внешний вид системы Series 5
Для ДОКУМ®™
Госудзрств&нН-ый реестр средств измерении ^8 ла руСь
В состав системы входят измерительные модули:
Входной аналоговый модуль напряжения 7В30-02-1 (СМ-1-305)
Входной аналоговый модуль напряжения 7В30-07-1 (СМ-1-309)
Входной аналоговый модуль напряжения 7В31-01-1 (СМ-1-304)
Входной аналоговый модуль напряжения 7ВЗ1-03-1 (СМ-1-310)
Входной аналоговый модуль напряжения 7ВЗ1-04-1 (СМ-1-300)
Входной аналоговый модуль напряжения 7ВЗЗ-01-1 (СМ-1-306)
Входной аналоговый биполярный модуль напряжения 7В41-02-1 (СМ-1-313)
Входной аналоговый модуль напряжения 7В41-04-1 (СМ-1-317)
Входной аналоговый модуль RTD 7В34-02-1 (СМ-1-500)
Входной аналоговый модуль RTD 7В34-04-1 (СМ-1-513)
Входной аналоговый модуль ТС 7B47-J-01-1 (СМ-1-507)
Входной аналоговый модуль ТС 7B47-J-02-1 (СМ-1-506)
Входной аналоговый модуль ТС 7В47-Т-05-1 (СМ-1-505)
Входной аналоговый модуль ТС 7В47-К-04-1 (СМ-1-504)
Входной частотный модуль СМ-3-100
Входной частотный модуль СМ-3-101
Входной аналоговый модуль тока СМ-1-335
Входной аналоговый модуль тока СМ-1 -439
Входной аналоговый модуль RTD СМ-1-536
Входной аналоговый модуль ТС типа КСМ-1-547-3
Входной аналоговый модуль ТС типа КСМ-1-547-4
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации системы
Условия эксплуатации:
- рабочая температура окружающего воздуха, °C от минус 5 до 65;
- нормальная температура окружающего воздуха, °C 25;
- температура окружающего воздуха при транспортировании, С от минус 25 до 65
Основные технические и метрологические характеристики измерительных модулей представлены в таблицах 1 и 2.
Таблица 1
|
Наименование |
Диапазон входного сигнала |
Диапазон выходного сигнала |
Входное сопротивление* |
Предел допускаемой приведенной погрешности |
Дополнительная погрешность |
|
Входной аналоговый модуль напряжения 7В30-02-1 (СМ-1305) |
От Одо 100 мВ |
От 1 до 5 В |
10 МОм / 30 кОм |
±0,01% при 25°С максимум ±0,1% |
±0,002% шкалы/°С, |
|
Входной аналоговый модуль напряжения 7В30-07-1 (СМ-1309) |
От минус 100 до 100 мВ |
От 1 до 5 В |
10 МОм/ 30 кОм |
±0,01% при 25°С максимум ±0,1% |
±0,002% шкалы/°С, |
|
Входной аналоговый модуль напряжения 7В31-01-1 (СМ-1304) |
ОтО до 10 В |
Or 1 до 5 В |
100 кОм /30 кОм |
±0,1% | |
|
Входной аналоговый модуль напряжения 7ВЗ1-03-1 (СМ-1310) |
От минус 10 до 10 В |
От 1 до 5 В |
100 кОм / 30 кОм |
±0,01% при 25°С максимум ±0,1% |
±0,002% шкалыЛС, |
|
Входной аналоговый модуль напряжения |
ОтО до 5 В |
От 1 до 5 В |
10 МОм / 30 кОм |
±0,1% |
|
7ВЗ1-04-1 (СМ-1300) |
--- | ||||
|
Входной аналоговый модуль напряжения 7ВЗЗ-01-1 (СМ-1306) |
От 1 до 5 В |
От 1 до 5 В |
2 МОм/ 30 кОм |
±0,01% при 25°С максимум ±0,1% |
±0,003% шкалы/°С, |
|
Входной аналоговый биполярный модуль напряжения 7В41-02-1 (СМ-1313) |
От минус 5 до 5 В |
От 1 до 5 В |
10 МОм/ 10 МОм |
±0,01% при 25°С максимум ±0,1% |
±0,001% шкалы/°С, |
|
Входной аналоговый модуль напряжения 7В41-04-1 (СМ-1317) |
От 0 до 5 В |
От 1 до 5 В |
1 МОм/ 1 МОм |
±0,01% при 25°С максимум ±0,1% |
±0,001% шкалы/°С, |
|
Входной аналоговый модуль RTD 7В34-02-1 (СМ-1500) |
От Одо 100 °C |
От 1 до 5 В |
0,1% | ||
|
Входной аналоговый модуль RTD 7В34-04-1 (СМ-1513) |
От Одо 600 °C |
От 1 до 5 В |
±0,05% при 25°С максимум ±0,1% |
±0,002% шкалы/°С, | |
|
Входной аналоговый модуль ТС 7B47-J-01-1 (СМ-1507) |
От Одо 760 °C |
От 1 до 5 В |
±0,15% при 25°С ** максимум ±0,38% |
±0,002% шкалы/°С, | |
|
Входной аналоговый модуль ТС 7B47-J-02-1 (СМ-1506) |
Or минус 100 до 300 °C |
От 1 до 5 В |
±0,16% при 25°С *♦ максимум ±0,35% |
±0,002% шкалы/°С, | |
|
Входной аналоговый модуль ТС 7В47-Т-05-1 (СМ-1505) |
От Одо 400 °C |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль ТС 7В47-К-04-1 (СМ-Ь 504) |
От Одо 600 °C |
От 1 до 5 В |
±0,1% | ||
|
Входной частотный модуль СМ-3-100 |
От 1 Гц до 40 кГц |
От 1 до 30 мА |
Более 20 кОм |
±0,01% | |
|
Входной частотный модуль СМ-3-101 |
Or 1 Гц до 40 кГц |
От 1 до 30 мА |
Более 20 кОм |
±0,01% | |
|
Входной аналоговый модуль тока СМ-1-335 |
От 4 до 20 мА |
От 1 до 5 В |
300 Ом |
±0,1% | |
|
Входной аналоговый модуль тока СМ-1-439 |
От 4 до 20 мА |
От 4 до 20 мА |
От 20 до 800 Ом |
±0,1% | |
|
Входной аналоговый модуль RTD СМ-1-536 |
От 25 до 190 Ом |
От 1 до 5 В |
±0,1% | ||
|
Входной аналоговый модуль ТС типа К |
От минус 50 до |
От 1 до 5 В |
±0,1% |
|
СМ-1-547-3 |
1000 °C | ||||
|
Входной аналоговый модуль ТС типа К СМ-1-547-4 |
От минус 50 до 600 °C |
От 1 до 5 В |
±0,1% |
*при включенном/выключенном состоянии
**включая повторяемость, гистерезис и нелинейность
Таблица 2
|
Наименование дистанционных измерительных модулей |
Диапазон входного сигнала |
Входное сопроти вление* |
Предел допускаемой приведенной погрешности |
|
Входной аналоговый модуль RTD RCM-1-536 |
От Одо 165 Ом От 25 до 190 Ом |
±0,1% | |
|
Входной аналоговый модуль ТС RCM-1-547-K |
От минус 100 до 1372 °C |
2,2 МОм |
±0,1% |
|
Входной аналоговый модуль ТС RCM-1-547-J |
От минус 210 до 1200 °C |
2,2 МОм |
±0,1% |
|
Выходной аналоговый модуль тока RCM-1-439 |
От 4 до 20 мА |
±0,1% | |
|
Входной аналоговый модуль тока RCM-1-335 |
От 4 до 22 мА |
130 Ом |
±0,1% |
Технические характеристики системы определяются документами фирмы "Compressor Controls Corporation” (США) на измерительные компоненты (модули), входящие в ее состав, и спецификацией заказа на поставку системы
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
Система автоматического управления и регулирования Series 5.
Руководство по эксплуатации.
МРБ МП. /W-2006.
Комплектность системы определяется индивидуальными заказами на поставку системы ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Compressor Controls Corporation", США.
МРБ МП.-2006
Заключение
Система автоматического управления и регулирования Series 5 соответствует технической документации фирмы "Compressor Controls Corporation", ГОСТ 28200, ГОСТ 28199, ГОСТ 28209, ГОСТ 28216, ГОСТ 28203, ГОСТ 28200, ГОСТ 28218, ГОСТ 14254, ГОСТ 28779, ГОСТ Р 51317.4.2, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ 27918.
Межповерочный интервал - 12 месяца.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 234-98-13 Аттестат аккредитации № BY 112.02.1.0.0025
